Пусковой дроссель для высоковольтного двигателя
Применение низковольтного реактора
Пусковой дроссель для высоковольтного двигателя может снизить электрическое напряжение, когда запустить асинхронный двигатель переменного тока. Пусковой дроссель для высоковольтного двигателя создается на основании пусковой характеристики асинхронный двигатель высокого напряжения, подходит к двигателем мощностью 220V—14000KW.
Когда запустить асинхронный двигатель переменного тока при нормированном электрическом напряжении требуется очень большой электроток, может быть превысить нормированный электрический ток на много раза (обычно 5 ~7 раза). Чтобы сократить пусковой ток и не влиять на электросеть, обычно посредством снижения напряжения включить асинхронный двигатель переменного тока. Время запуска двигатели переменного тока коротко(обычно 1-2 секунды), после запуска дроссель действует и снизит напряжение.
СпецификацияМодель пускового дросселя | Пусковой конденсатор (Kv) | Пусковой ток | Реактивное сопротивление (Ω) | Внешний размер L x w x H mm | Начало работы реактора | |
Модель | Напряжение (KW) | |||||
395 | 123 | 8.667 | 865x300x700 | Y355-4 | 220 | |
445 | 139 | 7.669 | 895x340x730 | Y355-4 | 250 | |
495 | 154 | 6.992 | 910x345x740 | Y355-4 | 280 | |
555 | 173 | 6.162 | 925x350x760 | Y355-4 | 315 | |
620 | 194 | 5.496 | 940x355x785 | Y400-4 | 355 | |
700 | 219 | 4.868 | 955x360x800 | Y400-4 | 400 | |
785 | 246 | 4.333 | 975x360x820 | Y400-4 | 450 | |
855 | 267 | 3.993 | 1015x385x840 | Y400-4 | 500 | |
965 | 301 | 3.542 | 1030x385x880 | Y400-4 | 560 | |
1080 | 338 | 3.154 | 1090x390x920 | Y450-4 | 630 | |
1215 | 380 | 2.805 | 1105x390x920 | Y450-4 | 710 | |
1365 | 427 | 2.496 | 1120x410x970 | Y450-4 | 800 | |
1540 | 481 | 2.216 | 1135x410x1015 | Y450-4 | 900 | |
1845 | 499 | 2.469 | 1150x420x1060 | Y500-4 | 1000 | |
2040 | 552 | 2.232 | 1170x430x1095 | Y500-4 | 1120 | |
2275 | 615 | 2.003 | 1125x440x1120 | Y500-4 | 1250 | |
2545 | 688 | 1.791 | 1250x445x1145 | Y500-4 | 1400 |
Примечание: Вышеуказанные данные являются параметрами размеров обычных продукций, и предоставляются только для сравнения. Наша компания может изготовить продукцию под заказ клиентов.
Наша компания изготавливает дроссель под заказ клиентов, нам нужно нижеперечисленные параметры:
1. Нормированное электрическое напряжение.
2. Нормированный электрический ток.
3. Нормированный реактанс.
4. Продолжительность запуска в каждый раз и эксплуатационный раз затяжного пуска.
5. Период запуска и охлаждения.
6. Условия эксплуатации (во дворе или в закрытом помещении )
7. Другие рабочие характеристики, которые требуются для запуска программ дроссели.
Эксплуатационные условия
1. Высота над уровнем моря не выше 1000 метров.
2. При температуре -25℃~45℃
3. Вокруг монтажной площадки нет вредного газа, водяного пара, проводимых и взрывоопасных пылей.
4. Если время запуска достигло 2 минут (за одно подключение или несколько), надо охлаждать дроссель на 6 часов, после охлаждения можно вновь запустить его.
Характеристические параметры
1. Сухой пусковой дроссель меньше по объему и легче по весу, чем традиционный масляный дроссель и реактор без сердечника, он характеризуется маленьком местом захвата, простой структурой и удобством для монтажа и др.
2. Температуростойкость дроссели достигла F.
3. Сухой пусковой дроссель с железным сердечником имеет меньше потери, чем традиционный масляный дроссель.
4. Шум сухого пускового дроссели с железным сердечником ниже 50dB.
Особенности низковольтного реактора

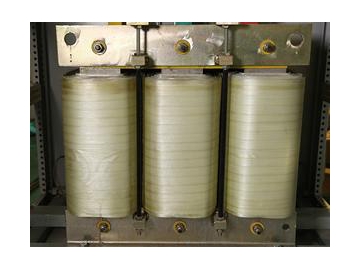

1. Железный сердечник сухого пускового дроссели с железным сердечником QKSC изготавливался из высококачественного импортного кремнестального листа, штабник разделились многими воздушными зазорами на равномерные короткие части, разделительная стенка воздушного зазора является эпоксидной планкой, наделенным друг друга с помощью специального вяжущего, чтобы в процессе работы воздушные зазоры не изменяются.
2. С помощью высококачественного клея для торцовой поверхности кремнестального листа железного сердечника, чтобы кремнестальные листы прочно соединяются друг с другом, сократить шум при работе и имеет хорошую коррозиестойкость.
3. Главной изоляцией катушки является стеклянное волокно, которое замочили эпоксидной смолой и сформировалось после согревания, после этого погрузили в огнестойкий изолировочный лак, такая катушка имеет хорошую изолированность и высокую механическую стойкость, и может терпеть бросок тока и теплообмену при запуске реактора и не растрескается.
