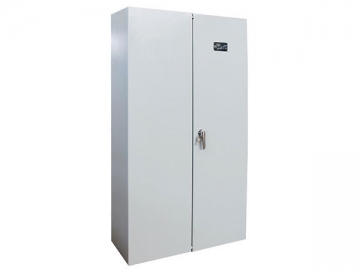

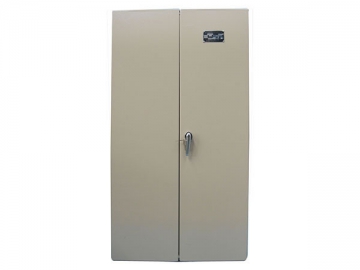

Ящик управления серии XMS91
Ящик управления серии XMS91 используется для управления пуском, торможением и вращением двигателя переменного тока для брашпиля и якоря. Он оснащен функциями защиты от короткого замыкания, потерь фазы, перегрузки и падения напряжения.
Условия эксплуатации:
Температура окружающего воздуха: -25℃— 45℃
Наклон, качание: ±22.5°
При нормальном режиме работы судна на море существует определенное влияние на устройство ударов, колебаний, соляного тумана, грибка и влажного воздуха.
Ящик может быть одно-, двух- и трехскоростной в зависимости от двигателя. Трехскоростной тип должен использоваться с командоконтроллером. Степень защиты может быть IP22 или IP44/IP56 в зависимости от требований заказчика.
Тип ящика управления и двигателя:
Технические параметры односкоростного двигателя морского исполнения JZ2–H | Модель | Номинальный рабочий ток (А) | Регулируемый двигатель | Примечание |
| Модель | Number of poles | Номинальная мощность(кВт) | Номинальный ток (А) |
| XMS91 -16A | 16 | JZ2-H-11 | 4 | 1.5 | 4.3 | Стандартный контроллер с кнопочным постом дистанционного управления используется для управления вращение ротора по и против часовой стрелки. |
| JZ2-H-12 | 4 | 22 | 60 |
| JZ2-H-13 | 4 | 3.5 | 8.9 |
| JZ2-H-21 | 4 | 5 | 12 |
| JZ2-H-21 | 6 | 3.5 | 10 |
| JZ2-H-22 | 6 | 5 | 13.3 |
| XMS91 -25A | 25 | JZ2-H-31 | 6 | 7.5 | 19.2 |
| XMS91 -32A | 32 | JZ2-H-32 | 6 | 11 | 26.8 |
| XMS91 -40A | 40 | JZ2-H-41 | 6 | 16 | 35 |
| JZ2-H-41 | 8 | 11 | 28.9
|
| Модель | Номинальный рабочий ток (А) | Регулируемый двигатель | Примечание |
| Модель | Число полюсов | Номинальная мощность(кВт) | Номинальный ток (А) |
| XMS91-16A | 16 | YZ-112S-H | 4 | 1.5 | 4.3 | Стандартный контроллер с кнопочным постом дистанционного управления используется для управления вращение ротора по и против часовой стрелки. |
| YZ-112M-H | 4 | 2.2 | 6.0 |
| YZ-112L-H | 4 | 3.7 | 9.6 |
| YZ-112S-H | 6 | 1.1 | 3.5 |
| YZ-112M-H | 6 | 1.5 | 4.65 |
| YZ-112L-H | 6 | 22 | 6.6 |
| YZ-132S-H | 6 | 3.7 | 10.5 |
| YZ-132M1-H | 4 | 5.5 | 13.4 |
| XMS91-25A | 25 | YZ-132M- H | 6 | 5.5 | 15.3 |
| YZ-132M2-H | 4 | 7.5 | 18.5 |
| YZ-160S-H | 6 | 7.5 | 19.73 |
| XMS91-32A | 32 | YZ-160L-H | 6 | 11 | 26.8 |
| XMS91-40A | 40 | YZ-180L-H | 6 | 15 | 36
|
| Модель | Номинальный рабочий ток (А) | Регулируемый двигатель | Модель соответствующего командоконтроллера |
| Модель | Число полюсов | Номинальная мощность(кВт) | Номинальный ток (А) |
| XMS91-16/2 | 16 | JZ2-H-22 | 4/12 | 3/1.2 | 6.8/7.2 | LK911-117A |
| JZ2-H-23 | 4/12 | 4.3/1.7 | 9.5/10.1 |
| JZ2-H-32 | 4/12 | 6/2.5 | 12.9/11.3 |
| XMS91-25/2 | 25 | JZ2-H-33 | 4/12 | 8.5/3.5 | 17.9/14.8 |
| JZ2-H-32 | 4/16 | 6/1.7 | - |
| JZ2-H-33 | 4/16 | 8.5/2.4 | 19.2/11.6 |
| XMS91-40/2 | 40 | JZ2-H-41 | 4/16 | 12/3.5 | 25.9/18.5 |
| JZ2-H-42 | 4/16 | 18/5 | 37/23.8
|
| Модель | Номинальный рабочий ток (А) | Регулируемый двигатель | Модель соответствующего командоконтроллера |
| Модель | Число полюсов | Номинальная мощность(кВт) | Номинальный ток (А) |
| XMS91 -16/2 | 16 | YZ-112L-H | 4/12 | Z2/0.75 | 6.575.4 | LK911 117A |
| YZ-132M-H | 4/12 | 3/1.1 | 8-7/7-6 |
| YZ-132L-H | 4/12 | 4/1-5 | 10-3/9-1 |
| XMS91 -25/2 | 25 | YZ-160L-H | 4/12 | 6.3/Z2 | 15.4/12 |
| YZ-180L-H | 4/12 | 8-5Z3-5 | 19.3/18 |
| XMS91 -40/2 | 40 | YZ-180L-H | 4/16 | 11/3 | 25/16.6 |
| YZ-200M-H | 4/16 | 15/4 | 3Z8/24.1 |
| XMS91 -63/2 | 63 | YZ-200L-H | 4/16 | 18-5/5-5 | 40.4/3Z6
|
| Модель | Номинальный рабочий ток (А) | Регулируемый двигатель | Модель соответствующего командоконтроллера |
| Модель | Число полюсов | Номинальная мощность(кВт) | Номинальный ток (А) |
| XMS91 -32/3 | 32 | JZ2-H-41 | 4/8/16 | 7.5/7.5Z5 | 16.8/17.8/26 | LK911 110A |
| XMS91 -40/3 | 40 | JZ2-H-42 | 4/8/16 | 11/11/7 .5 | 23/25.3/38^ |
| XMS91 -63/3 | 63 | JZ2-H-51 | 4/8/16 | 16/16/11 | 33/35.2/49 |
| XMS91 -100/3 | 100 | JZ2-H-52 | 4/8/16 | 22/22/16 | 44/47.8/71 |
| JZ2-H-61 | 4/8/16 | 30/30/22 | 60.5/69.5/96 |
| XMS91 -160/3 | 100 | JZ2-H-71 | 4/8/16 | 45/45/30 | 85.5/100/142 |
| XMS91 -250/3 | 250 | JZ2-H-72 | 4/8/16 | 60/60/45 | 114/135/196 |
| XMS91 -400/3 | 400 | JZ2-H-81 | 4/8/16 | 85/85/64 | 160/195/337
|
| Модель | Номинальный рабочий ток (А) | Регулируемый двигатель | Модель соответствующего командоконтроллера |
| Модель | Число полюсов | Номинальная мощность(кВт) | Номинальный ток (A) |
| XMS91 -40/3 | 40 | YZ-200S-H | 4/8/16 | 9/9/42 | 21.4/24.7/37.2 | LK911-110A |
| XMS91 "63/3 | 63 | YZ-200L-H | 4/8/16 | 12.5/1Z5/5.7 | 29.3/34.3/49.5 |
| XMS91 -100/3 | 100 | YZ-225S-H | 4/8/16 | 16.8/16.8/8 | 38.9/46.2^7.6 |
| YZ-225L-H | 4/8/16 | 2Z5/22.5/10.6 | 51.5^0.3/85.6 |
| YZ-250S-H | 4/8/16 | 30/30/14.5 | 63.8/71.3/106.5 |
| XMS91 -160/3 | 160 | YZ-250M-H | 4/8/16 | 42/42/20 | 86-3/95/11Z6 |
| YZ-280S-H | 4/8/16 | 66/66/27 | 114/120.6/147.5 |
| XMS91 -250/3 | 250 | YZ-280L-H | 4/8/16 | 75/75/36 | 164/161.5/182 |
| XMS91 -300/3 | 300 | YZ-315S-H | 4/8/16 | 100/100/48 | 198/209/303 |
| XMS91 -400/3 | 400 | YZ-315L-H | 4/8/16 | 135/135/65 | 267/282/410 |

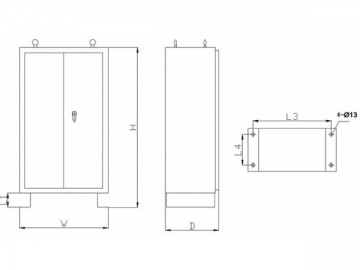

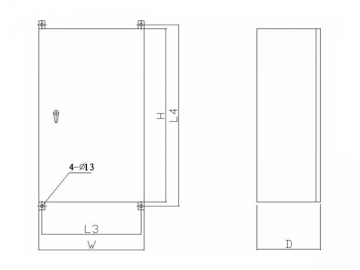

| Модель | H | W | D | L3 | L4 | Примечание |
| XMS91 -25A -32A-16A | 500 | 400 | 200 | 340 | 530 | С одной дверцей |
| XMS91 -40A | 600 | 500 | 200 | 440 | 630 | IP44
|

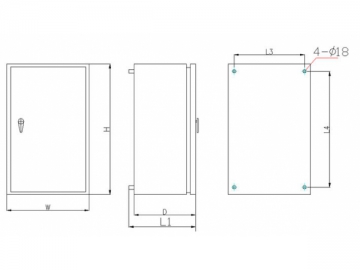

| Модель | H | W | D | LI | L3 | L4 | Примечание |
| XMS91 -16/2 -25/2 | 700 | 520 | 220 | 230 | 420 | 600 | С одной дверцей IP22 |
| XMS91 -40/2 | 800 | 520 | 220 | 230 | 420 | 700 |
| XMS91 -63/2 | 1000 | 550 | 280 | 290 | 450 | 900
|
| Модель | H | W | D | L1 | L3 | L4 | Примечание |
| XMS91 - 32/3 | 900 | 520 | 220 | 230 | 420 | 800 | С одной дверцей IP22 |
| XMS91 -40/3 -63/3 | 1000 | 550 | 280 | 290 | 450 | 900 |
| XMS91-100/3 | 1200 | 700 | 280 | 290 | 600 | 1100 | С двумя дверцами IP22 |
| XMS91-160/3 | 1200 | 700 | 280 | 290 | 600 | 1100 |
| XMS91-250/3 | 1400 | 850 | 320 | 330 | 750 | 1300
|
| Модель | H | W | D | LI | L3 | L4 | Примечание |
| XMS91 -300/3 | 1800 | 950 | 350 | 160 | 890 | 250 | С двумя дверцами IP44 |
| XMS91 -400/3 | 1800 | 950 | 350 | 160 | 890 | 250 |

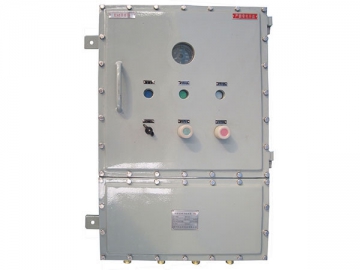

Взрывозащищенный ящик управления серии BXMS91
Взрывозащищенный ящик управления серии BXMS91
Взрывозащищенный ящик управления двигателем для брашпиля серии BXMS91 предназначен для судового оборудования, работающего в среде с наличием взрывоопасных и легковоспламеняющихся материалов. Он используется для управления пуском, торможением и вращением двигателя переменного тока для брашпиля и якоря, и оснащен функциями защиты от короткого замыкания, потерь фазы, перегрузки и падения напряжения.
Условия эксплуатации:
Температура окружающей среды: -25℃— 45℃
Наклон, качание: ±22.5°
При нормальном режиме работы судна на море существует определенное влияние на устройство ударов, колебаний, соляного тумана, грибка и влажного воздуха.
Опасные зоны взрывоопасной газовой среды: 1 зона, 2 зона
Уровень пара воспламеняющегося газа: ‖A, ‖B
Температурный класс: T1-T4
Класс взрывозащиты: Exd‖BT4
Степень защиты: IP56
Технические параметры данной серии идентичны стандартному типу.

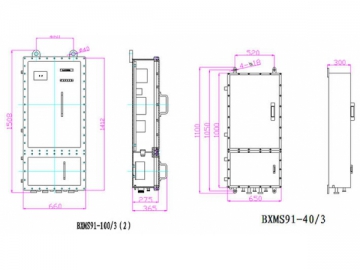

Габаритные и установочные модели:
