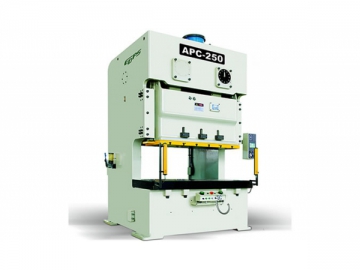

серии АРС (110-250 тонн)

Двухкривошипные прессы повышенной мощности | Прессы для формовки металла | Прессы с усилием 110 - 250 тонн

Двухкривошипные прессы серии APC являются высокоэффективным оборудованием для обработки металла, в частности, для высокоточной штамповки. Конструкция широких многоточечных направляющих ползуна снижает вибрации в процессе работы и повышает точность штамповки. Мы предлагаем четыре модели двухкривошипных прессов, с усилием на 110 тонн, на 160 тонн, на 20 тонн и на 250 тонн.

Эксплуатационные характеристики

Стальная станина повышенной прочности
Благодаря станине, изготовленной из стальной пластины высокого качества, этот штамповочный пресс отличается высокой стабильностью и прочностью, что обеспечивает точность и надежность производственного процесса. Станина обладает оптимизированной рабочей площадью увеличенной ширины, что позволяет осуществлять широкий диапазон штамповочных работ. Данный пресс широко применяется в производстве автомобилей.

Стабильность в эксплуатации
Для обеспечения стабильности в процессе эксплуатации, этот штамповочный пресс оснащен двумя уравновешивателями и системой муфты сцепления/тормоза высокой чувствительности.

Устройство защиты от перегруза высокой чувствительности (HOLP)
Система защиты от перегруза этого двухкривошипного пресса срабатывает в течение миллисекунд и защищает как само оборудование, так и производимую деталь. В случае перегрузки, даже с одной стороны пресса, масляное давление в цилиндре будет быстро сброшено посредством магнитного клапана, и машина остановит работу. Комбинация защелкивания маслонаполненной камеры и уникального двухклапанного переключателя давления обеспечивает высокий уровень надежности и позволяет быстрый перезапуск машины посредством сдвига ползуна к центру, что автоматически включает насос и восстанавливает гидравлическое давление на необходимом уровне.

Стандартная конфигурация

1. Фрикционная муфта сцепление/тормоз

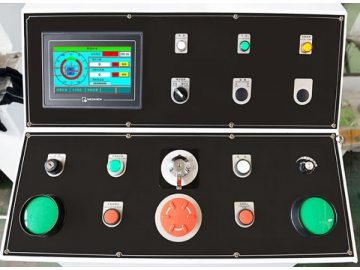

2. Стандартная операционная система
3. Выбор модели/Переключение/регулировка/Один ход/Непрерывная работа
4. Гидравлическое устройство защиты от перегруза
5. Защитное устройство от перебега
6. Магнитный защитный клапан
7. Схема обнаружения отсутствия подачи
8. Электрическое устройство регулировки ползуна
9. Цифровой индикатор высоты матрицы (0,1 мм)
10. Электрическое устройство смазки
11. Накопительный счетчик (6-ти значный)
12. Счетчик с предварительным набором (6-ти значный)
13. Счетчик обслуживания (6-ти значный)
14. Счетчик рабочих часов (6-ти значный)
15. Электронный поворотный переключатель кулачкового типа (на 6 соединений)
16. Устройство подачи воздуха 1/2 "первичная цепь"
17. Соединитель с источником воздуха 1/2 "вторичная цепь"
18. Устройство определения ошибки
19. разъем питания (Только для одной фазы, 110 В)

Дополнительное оборудование

1. "Мокрая" муфта сцепление/тормоз
2. Подушка матрицы
3. Двигатель переменных скоростей
4. Сенсорный экран
5. Защитное устройство на фотоэлементе
6. Устройство выталкивания ползуна
7. Инверторный двигатель
8. Ножной переключатель
9. Аварийная остановка и плавкий предохранитель
10. Магнитный клапан
11. Основание, предотвращающее вибрации
12. Устройство для быстрой смены матриц
13. Верхний фиксатор для штампа
14. Нижний фиксатор для штампа
15. Подъемное устройство для штампа
16. Манипулятор для сдвига штампа
17. Автоматическое устройство подачи
18. Выпрямляющее устройство подачи с ЧПУ

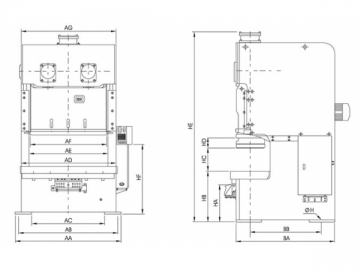

Общие габариты

Спецификация

Модель	APC-110		APC-160		APC-200		APC-250
	V	H	V	H	V	H	V	H
AA	2000		2200		2620		3000
AB	1900		2080		2460		2800
AC	1360		1520		1820		2200
AD	1800		2000		2400		2700
AE	1510		1660		1990		2220
AF	1400		1600		1850		2100
AG	1780		1980		2320		2590
BA	1745		1940		2235		2545
BB	1295		1380		1885		2195
BC	650		760		840		900
BD	330		385		425		455
BE	500		550		650		700
HA	(630)		(730)		(790)		(820)
HB	830	865	990	1025	1070	1120	1100	1155
HC	400	435	450	485	500	550	550	605
HD	180	110	200	130	250	150	280	170
HE	3059		3709		3849		4304
HF	1240		1440		1570		1680
0h	035		047		054		054

Технические параметры двухкривошипного пресса

Наименование	Ед . и .	APC-110		APC-160		APC-200		APC-250
Модель		V	H	V	H	V	H	V	H
Усилие	Тонн	110		160		200		250
Точка максимального усилия	мм	5	3	6	3	6	3	7	3.5
Ход поршня	мм	180	110	200	130	250	150	280	170
Регулируемая скорость	Ход/мин	35-65	50-100	30-55	40-85	25-45	35-70	20-35	30-60
Высота штампа	мм	400	435	450	485	500	550	550	605
Регулировка ползуна	Мм	100		100		120		120
Площадь подштамповочной пластины	мм	1800×650×130		2000×760×150		2400×840×170		2700×900×170
Площадь ползуна	Мм	1400×500×70		1600×550×70		1850×650×95		2100×700×95
Основной двигатель	кВт ×P	11×4		15×4		18.5×4		22×4
Вес пресса	Тонн	14.2		20		27.5		45.5
Давление воздуха	кг / см ²	5		5		5		5
Точность пресса		1 класс JIS(CNS)
Подушка матрицы		Две пластины и два цилиндра
Производительность	Тонн	3.6×2		6.3×2		10×2		14×2
Давление воздуха	кг / см ²	6		6		6		6
Ход поршня	Мм	70		70		80		100
Размеры подушки матрицы	мм ²	350×235×2		410×260×2		540×350×2		640×470×2

Скачать файл PDF

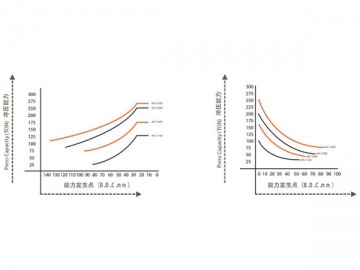

Усилие и энергия, график хода
