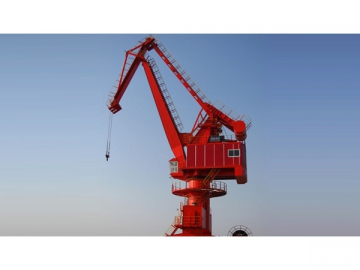

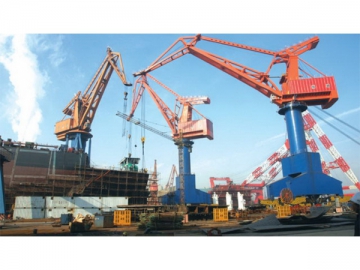

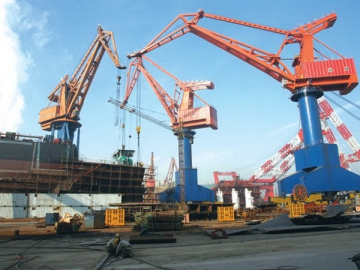

Портальные краны нашли широкое применение в портах, на пристанях, станциях, складских дворах и т.д., обеспечивая высокую эффективность погрузочно-разгрузочных и подъемно-транспортных работ. На сегодняшний день они являются самым распространенным типом портовых кранов. Основными отличительными особенностями являются компактная конструкция, высокая эффективность, превосходная стабильность, удобное управление, безопасность, надежность, простое обслуживание и примечательный внешний вид.
Портальный кран особенно подходит для применения в портах общего назначения, где он используется в качестве контейнерного крана. Он не требует крупных инвестиций, при этом обеспечивая высокую эффективность при работе с контейнерами, мелкими предметами и сыпучими материалами.
Компания Zhonggong предлагает 5 типов портальных кранов, которые могут быть оснащены крюком или грейфером. В зависимости от области применения грузоподъемность может отличаться.
Технические характеристикиСпецификации | 1020 | ||
Грузоподъемность | т | 10 | |
Режим работы | A 7 | ||
Высота подъема | Ниже уровня головки рельсов | м | Грейфер : 15 Крюк : 25 |
В ыше уровня голов ки рельсов | м | Грейфер : 33 | |
Радиус | Макс. | м | 30 |
Мин . | м | 8.5 | |
Грузоподъемный механизм | Режим работы | M7 | |
Скорость | м / мин | 60 | |
Механизм изменения вылета стрелы | Режим работы | M6 | |
Скорость | м / мин | 52 | |
Поворотный механизм | Режим работы | M6 | |
Скорость | м / мин | 1.51 | |
Механизм передвижения крана | Режим работы | M4 | |
Скорость | м / мин | 27 | |
Источник питания | 3-фазный, переменный ток, 50 Гц, 380В | ||
Колея/ колесная база | м | 10.5/10.5 | |
Макс . радиус поворота | м | 30 | |
Наименьший радиус поворота | м | -7.8 | |
Макс. ветровая нагрузка во время эксплуатации | Н / м | 250 | |
Макс. ветровая нагрузка в нерабочее время | Н / м | 1000 | |
Макс. давление колеса во время эксплуатации | Н / м | 220 | |
Рекомендуемый тип стальных рельсов | P50 | ||
Установленная мощность | кВт | 350 |
Спецификации | 1623 | ||
Грузоподъемность | т | Грейфер : 16 Крюк : 16/25 | |
Режим работы | A7 | ||
Высота подъема | Ниже уровня головки рельсов | м | Грейфер : 16 Крюк : 25 |
Выше уровня головки рельсов | м | 16 | |
Радиус | Макс . | м | Грейфер : 33 |
Мин . | м | 9.5 | |
Грузоподъемный механизм | Режим работы | M7 | |
Скорость подъема | м / мин | 50 | |
Механизм изменения вылета стрелы | Режим работы | M6 | |
Скорость изменения вылета стрелы | м / мин | 50 | |
Поворотный механизм | Режим работы | M6 | |
Скорость поворота | м / мин | 1.51 | |
Механизм передвижения | Режим работы | M4 | |
Скорость передвижения | м / мин | 25 | |
Источник питания | 3-фазный, переменный ток, 50 Гц, 380В | ||
Колея / колесная база | м | 10.5/10.5 | |
Макс . радиус поворота | м | 33 | |
Наименьший радиус поворота | м | -8.5 | |
Макс. ветровая нагрузка во время эксплуатации | кН | 250 | |
Макс. ветровая нагрузка в нерабочее время | кН | 1000 | |
Макс. давление колеса во время эксплуатации | кН | 250 | |
Рекомендуемый тип стальных рельсов | P50 | ||
Установленная мощность | кВт | 450 |
Спецификации | 3055 | ||||
Режим работы | A5 | ||||
Грузоподъемность | Вес груза | т | Главный к рюк | Вспомогательный к рюк | |
30 | 10 | 5 | |||
Рабочий радиус | м | 15~17 | 15~50 | 19~55 | |
Высота подъема | м | 50 | 50 | ||
Радиус | Макс . | m | 55 | 50 | |
Мин . | m | 19 | 15 | ||
Скорость механизмов | Скорость подъема | м / мин | 10 ( 20, <12 т ) | 20 (40, <2 т ) | |
Скорость изменения вылета стрелы | м / мин | ~10 | |||
Скорость поворота | м / мин | 0.24 | |||
Скорость передвижения | м / мин | 30 | |||
Источник питания | 3-фазный, переменный ток, 50 Гц, 380В | ||||
Колея / колесная база | м | 10.5 / 12 | |||
Просвет портала | м | ~10 | |||
Наименьший радиус поворота | м | -15 | |||
Задний габарит поворотной платформы | м | 12 | |||
Макс. ветровая нагрузка во время эксплуатации | кН | 250 | |||
Макс. ветровая нагрузка в нерабочее время | кН | 1000 | |||
Макс. давление колеса во время эксплуатации | кН | 250 | |||
Рекомендуемый тип стальных рельс | P50 | ||||
Установленная мощность | кВт | 220 |
Спецификации | 4073 | ||||||
Режим работы | A4 | ||||||
Грузоподъемность | Вес груза | т | 40 | 27 | 22 | 16 | 10 |
Рабочий радиус | м | 20~45 | 20~55 | 20~60 | 20~67 | 20~73 | |
Высота подъема | м | 45 | |||||
Радиус | Макс . | м | 73 | ||||
Мин . | м | 20 | |||||
Скорость механизмов | Скорость подъема | м / мин | 0.2~10 | ||||
Скорость изменения вылета стрелы | м / мин | 0.2~10 | |||||
Скорость поворота | м / мин | 0.3 | |||||
Скорость передвижения | м / мин | 30 | |||||
Источник питания | 3-фазный, переменный ток, 50 Гц, 380В | ||||||
Колея / колесная база | м | 10.5/14 | |||||
Просвет портала | м | 8.06 | |||||
Задний габарит поворотной платформы | м | ~9.4 | |||||
Макс. ветровая нагрузка во время эксплуатации | кН | 250 | |||||
Макс. ветровая нагрузка в нерабочее время | кН | 1000 | |||||
Макс. давление колеса во время эксплуатации | кН | 400 | |||||
Рекомендуемый тип стальных рельс | P50 | ||||||
Установленная мощность | кВт | 350 |
Спецификации | 3055 | ||||
Режим работы | A5 | ||||
Грузоподъемность | Вес груза | т | Главный крюк | Вспомогательный крюк | |
120 | 40 | 5 | |||
Радиус | м | 24~33 | 24~60 | 28~65 | |
Высота подъема | м | 60 | 60 | ||
Радиус | Макс. | м | 60 | 65 | |
Мин. | м | 24 | 28 | ||
Скорость механизмов | Скорость подъема | м / мин | 6 ( 12 , < 48 т ) | 15 ( 30 , < 8 т ) | |
Скорость изменения вылета стрелы | м / мин | ~10 | |||
Скорость поворота | м / мин | 0.24 | |||
Скорость передвижения | м / мин | 30 | |||
Источник питания | 3-фазный, переменный ток, 50 Гц, 380В | ||||
Колея / колесная база | m | 13/16 | |||
Просвет портала | m | ~13 | |||
Наименьший радиус поворота | m | -17 | |||
Задний габарит поворотной платформы | m | ≤15 | |||
Макс. ветровая нагрузка во время эксплуатации | кН | 250 | |||
Макс. ветровая нагрузка в нерабочее время | кН | 1000 | |||
Макс. давление колеса во время эксплуатации | кН | 450 | |||
Рекомендуемый тип стальных рельс | Q50 | ||||
Установленная мощность | кВт | 220 |
