Системы переработки отходов
Компания Taiyang предоставляет комплексные решения по переработке заводских отходов для решения проблем переработки, транспортировки и пакетирования макулатуры. Благодаря умному сочетанию различного оборудования и точному анализу данных, наши комплексные решения реализует автоматизированный и беспилотный процесс сбора, транспортировки, прессования и пакетирования отходов, образующихся при производстве гофрокартона, печати, высечке и других операциях по переработке. Наша система обращения с отходами значительно повышает эффективность работы по обращению с отходами, снижает затраты на рабочую силу, складирование и транспортировку. Кроме того, качество воздуха рабочей среды значительно улучшается.
Оптимальные решения для переработки отходов на производстве гофрокартона
- Бумажный мусор, оставшийся в результате производства, собирается и отправляется на дальнейшую переработку.
- Электровентилятор значительно ускоряет работу систему, однако использование электровентилятора имеет ряд минусов (см.ниже).
Рекомендации по установке и эксплуатации оборудования
- Автоматический пресс уплотняет кучи мусора, облегчая его переработку, а потому должен быть расположен как можно ближе к месту вывода мусора;
- Использование электровентилятора системы рекомендуется ограничивать, в силу его большой энергозатратности, а также возможного шума и загрязнения производственной площади.
- Сепаратор для отходов и пылесборник позволяет избавляться от мельчайших частиц мусора на выходе из оборудования, предотвращая загрязнение системы и производственной площади.
Компоненты системы переработки отходов
Конвейерная лента для подачи и вывода мусора, электровентилятор, промышленный измельчитель, автоматический пресс, сепаратор для отходов и пылесборник.
Ленточный конвейер играет важную роль в сборе и обработке бумажных отходов. Конвейер используется для сбора и транспортировки отходов от печатной и высекальной машин и их помещения для прессования и дальнейшей обработки. Если путь для очистки от отходов длинный или содержит много кривых, то можно подключить нагнетатель обрезки для подачи отходов в помещение для прессования по трубопроводу. Наш ленточный конвейер отличается компактной конструкцией, малой занимаемой площадью, высокой энергоэффективностью и низким уровнем шума, обеспечивая стабильную и надежную работу с возможностью интеграции в автоматическую систему обработки отходов.
Ленточный конвейер Taiyang состоит их трех частей: системы привода в передней части, опорной конструкции в средней части и поворотной станции в хвостовой части. Ленточный конвейер оснащен натяжным механизмом и устройством защиты от прогиба для обеспечения плавной и надежной работы.
Ленточный конвейер устанавливается рядом с печатной или высекальной машиной и транспортирует бумажные отходы в желаемую зону, к которой могут быть подключены два типа оборудования для обработки отходов:
- Подключение к воздуходувке обрезков: используется для транспортировки бумажных отходов с ленточного конвейера к воздуходувке обрезков;
- Подключение к пресс-подборщику: используется для транспортировки бумажных отходов с ленточного конвейера на пресс-подборщик;

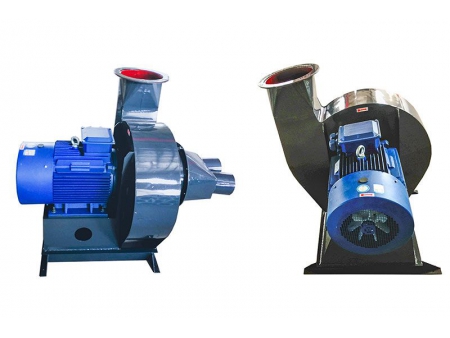

Электровентиляторы используются для быстрого перемещения больших партий мусора по трубе на место переработки, а также для измельчения мелких частиц мусора. Для предотвращения повышения уровня шума и загрязнения, электровентилятор может быть оснащен звукоглушителем и специальным сепаратором.
Общие сведения: высокий уровень энергопотребления, высокий уровень шума и загрязнения (рекомендуется ограниченное использование)

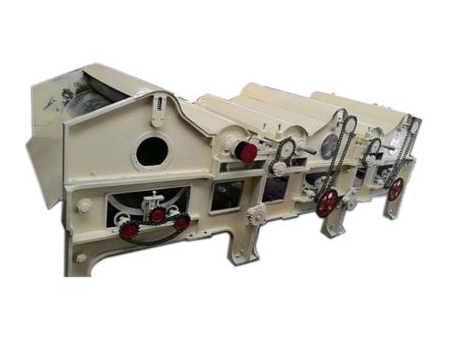

Измельчитель (шреддер) позволяет измельчать гофрокартон любой толщины и формы на мелкие кусочки, для удобства дальнейшей прессовки и переработки.
Общие сведения- Лезвия измельчителя разработаны из специальной стали, обеспечивающей высокую изностойкость и режущую силу;
- Низкая скорость резцового вала позволяет измельчителю работать с маленьким расходом электроэнергии и почти бесшумно;
- Использование измельчителя увеличивает количество бумажного материала, подходящего для переработки;
- Управление измельчителем осуществляется автоматически и не требует человеческого вмешательства;
| Наименование | Промышленный измельчитель | Промышленный измельчитель с электровентилятором (опционально) |
| Габариты | 2200*1650*1800 мм (Д*Ш*В) | 2200*3500*1800 мм (Д*Ш*В) |
| Вес | 3 т | 3.2 т |
| Размер входного отверстия | 250 мм*1500 мм (В*Ш) | 250 мм*1500 мм (В*Ш) |
| Толщина бумажных рулонов для работы | 90 - 250 мм | |
| Толщина картона для работы | ＜200 мм | |
| Общая мощность | 15 кВТ | 15 кВТ (максимальная дистанция перемещения по конвейеру: 20 м) |
| Производительность | 1 т/час | |
| Метод сбора мусора | 1. Мусор подается на ленту конвейера, а затем перемещается к прессу 2. Мусор подается в воздуховод с электровентилятором, а затем перемещается к прессу | |
Позволяет автоматически уплотнять кучи мусора с высокой скоростью, облегчая его дальнейшую переработку. Автоматизированный пресс состоит из загрузочного лотка, прессовальной камеры, гидравлических цилиндров, компьютеризированной системы управления MITSUBISHI PLC и устройства для обвязки, которое скрепляет кучи мусора с помощью металлических обручей, предотвращая рассыпание мусора. Новейший гидравлический контур машины позволяет работать с максимальной эффективностью при малейших затратах электроэнергии.
| Наименование | Moдель | |||
TY-30T | TY-60T | TY-80T | TY-100T | |
| Общая мощность | 15 кВТ 380 В 50 Гц (3φ) | 18.5 кВТ 380 В 50 Гц (3φ) | 22 кВТ 380 В 50 Гц (3φ) | 30 кВТ 380 В 50 Гц (3φ) |
| Вес | 6 т. | 7 т. | 8 т. | 9 т. |
| Габариты (Д*Ш*В) | 5300*2000*1800 мм | 6800*3200*2000 мм | 6800*3200*2000 мм | 7200*3400*2200 мм |
| Производительность | 1 ~ 1.5 т/час | 2 ~ 3 т/час | 2.5 ~ 3.5 т/час | 4 ~ 5 т/час |
| Размер входного отверстия (Д*Ш) | 1000*550 мм | 1200*750 мм | 1400*750 мм | 1600*800 мм |
| Размер спрессованных кип (Д*Ш) | 550*650 мм | 750*750 мм | 750*750 мм | 800*900 мм |
| Кол-во обручей обмотки | 3 | 4 | 4 | 4 |
| Объем бака | 400 ~ 500 л. | 800 л. | 900 л. | 1000 л. |
| Ширина и мощность ленты | 800 мм, 3 кВТ | 1000 мм, 4 кВт | 1200 мм, 5.5 кВт | 1400 мм, 5.5 кВт |
| Метод охлаждения | Водяной | |||
| Система безопасности | Кнопки аварийного выключения для пресса и конвейера | |||
| ПРИМЕЧАНИЕ: гидравлическая жидкость закупается клиентом самостоятельно. | ||||
Сепаратор используется для отделения пыли от воздуха внутри оборудования. В системах переработки мусора применяются два вида воздушных сепараторов: вращающийся и циклонный. Входное отверстие воздушного сепаратора обычно прилегает к выходному отверстию трубопровода с электровентилятором. Так как после работы сепаратора в воздухе ещё остаётся значительное количество пыли, необходимо использование пылесборника перед выпуском воздуха из оборудования.
Пылесборник принимает в себя пыль и мелкие частички бумажного мусора из воздуха, поступающего из сепаратора. Само устройство делится на три части: нижнюю, среднюю и верхнюю, пылесборный короб содержится в нижней части. в процессе работы, воздух проходит через пылесборный короб, в котором оседает большая часть пыли. Более лёгкие частички пыли и мусора подаются с воздухом выше для прохождения через фильтры, где они остаются окончательно перед выводом воздуха из оборудования. Пылесборник может быть оснащен системой автоматической управления.
ПРИМЕЧАНИЕ: Система переработки отходов гарантирует максимальную работоспособность в данной комплектации, однако некоторые компоненты оборудования могут быть убраны или заменены на более подходящие по желанию заказчика. Компания оставляет за собой право вносить мелкие изменения в конфигурацию без предварительного уведомления.
