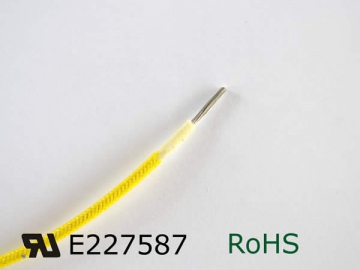

Электрический провод в оплётке из стекловолокна UL 3122
Электрический провод UL 3122 способен исправно работать при температуре от -60°C до 200°С. Его номинальное напряжение составляет 300В. Жилы провода представляют собой одну или несколько никелированных, посеребренных или луженых медных проволок. В качестве изоляционного материала используется силиконовый каучук, а оплетка изготовлена из стекловолокна. Электрический провод в оплётке из стекловолокна доступен в белом, синем, красном, черном, коричневый, желтом, зеленом и желто-зеленом цвете. Данные электропровода идеально подойдут для различных осветительных приборов, бытовой техники, датчиков температуры, электронных устройств и т.д.
Технические параметрыЖила | Изоляция | Макс. сопротивление проводника при темп. 20°C(Ом/км) | Допустимая токовая нагрузка в амперах при темп. 20°C | ||||||
AWG | Номинальная площадь сечениямм2 | Количество жил×диаметр жилы(мм) | Диаметр(мм) | Номинальная толщина(мм) | Толщина стекловолоконной оплетки(мм) | Номинальный диаметр(мм) | Макс. внешний диаметр(мм) | ||
26 | 0.128 | 7/0.16 | 0.48 | 0.39 | 0.2 | 1.66 | 1.8 | 143 | 1.72 |
24 | 0.205 | 7/0.20 | 0.6 | 0.39 | 0.2 | 1.78 | 1.95 | 92 | 2.57 |
22 | 0.324 | 7/0.25 | 0.75 | 0.39 | 0.2 | 1.96 | 2.1 | 56.8 | 4.36 |
20 | 0.519 | 7/0.32 | 0.96 | 0.39 | 0.2 | 2.15 | 2.3 | 40.1 | 6.94 |
18 | 0.823 | 7/0.40 | 1.2 | 0.39 | 0.2 | 2.38 | 2.55 | 23 | 11.01 |
16 | 1.31 | 7/0.50 | 1.5 | 0.39 | 0.2 | 2.68 | 2.85 | 14.6 | 17.52 |
14 | 2.08 | 41/0.254 | 1.83 | 0.45 | 0.2 | 3.2 | 3.4 | 9.9 | 27.84 |
12 | 3.31 | 19/0.50 | 2.48 | 0.5 | 0.2 | 3.9 | 4.2 | 5.4 | 44.2 |
24 | 0.2 | 1/0.50 | 0.5 | 0.39 | 0.2 | 1.7 | 1.85 | 88.3 | 2.68 |
22 | 0.3 | 1/0.62 | 0.62 | 0.39 | 0.2 | 1.8 | 2 | 62.4 | 4.42 |
20 | 0.5 | 1/0.80 | 0.8 | 0.39 | 0.2 | 2 | 2.2 | 38.6 | 7.07 |
18 | 0.75 | 1/1.0 | 1 | 0.39 | 0.2 | 2.2 | 2.4 | 22.5 | 11.21 |
24 | 0.2 | 12/0.15 | 0.6 | 0.39 | 0.15 | 1.7 | 1.9 | 95 | 4.9 |
22 | 0.3 | 17/0.15 12/0.18 | 0.75 | 0.39 | 0.15 | 1.9 | 2.1 | 71.2 | 6 |
20 | 0.5 | 28/0.15 20/0.18 16/0.20 | 0.94 | 0.39 | 0.2 | 2.2 | 2.4 | 40.1 | 8.6 |
18 | 0.75 | 40/0.15 30/0.18 24/0.20 | 1.14 | 0.39 | 0.2 | 2.4 | 2.6 | 26.7 | 11.6 |
17 | 1 | 40/0.18 32/0.20 | 1.31 | 0.39 | 0.2 | 2.6 | 2.8 | 20 | 14.4 |
16 | 1.25 | 50/0.18 40/0.20 | 1.48 | 0.39 | 0.2 | 2.7 | 2.9 | 15.9 | 16.9 |
15 | 1.5 | 48/0.20 30/0.25 28/0.26 | 1.58 | 0.39 | 0.2 | 2.9 | 3.1 | 13.7 | 19.7 |
14 | 2 | 41/0.25 40/0.26 | 1.83 | 0.45 | 0.2 | 3.2 | 3.4 | 9.9 | 26 |
13 | 2.5 | 49/0.25 47/0.26 | 2.02 | 0.45 | 0.2 | 3.5 | 3.8 | 8.21 | 30.3 |
12 | 3.5 | 49/0.30 43/0.32 | 2.48 | 0.5 | 0.2 | 4.1 | 4.4 | 5.38 | 41 |
11 | 4 | 56/0.30 50/0.32 | 2.59 | 0.6 | 0.2 | 4.4 | 4.8 | 5.09 | 49 |
10 | 5.5 | 77/0.30 35/0.45 | 3.03 | 0.6 | 0.25 | 5 | 5.4 | 3.5 | 63 |
8 | 8 | 63/0.40 50/0.45 | 3.67 | 0.7 | 0.25 | 5.9 | 6.3 | 2 | 88.6 |
6 | 14 | 112/0.40 88/0.45 | 4.78 | 0.8 | 0.25 | 7.4 | 7.8 | 0.8 | 148 |
HAOCHENG WIRE & CABLE является опытным производителем электрических проводов с силиконовой изоляцией и оплеткой из стекловолокна в Китае. Наша компания поставляет широкий спектр продукции, в том числе электроизоляционные трубки из силиконовой резины, фторопластовые изоляционные трубки FEP, нагревательные кабели с силиконовой изоляцией и многое другое.
