Гидравлический стан для правки тавровой балки
Линия производства тавровой балки / Сборочно-сварочная установка
Краткое описание

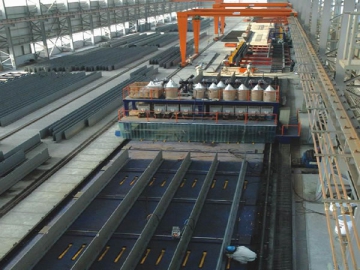

Сборочно-сварочный стенд предназначен для производства стальных тавровых балок, которые применяются в судостроении. Оборудование состоит из системы позиционирования заготовок, сборочного стана, сварочного аппарата, шунтового устройства, кромкострогального стана, бокового разгрузочного устройства, транспортёров и т.д. Установка обладает высоким уровнем автоматизации благодаря системе управления с ПЛК. Оборудование укомплектовано системой сигнализации и аварийного отключения для максимальной безопасности производственного процесса.
| № | Оборудование | Кол-во | Фото |
| 1 | Система позиционирования полки A | 2x8 | |
| 2 | Система позиционирования полки B | 2x8 | |
| 3 | Система позиционирования стенки | 2x5 | |
| 4 | Впускной конвейер | 2x20м | |

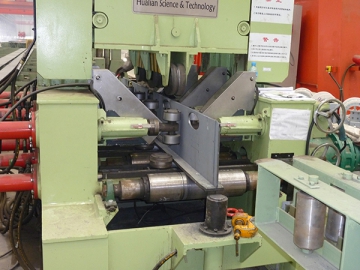

| 5 | Сборочный стан | 2x1 | |
| 6 | Электрическая система управления и пневматическая система | 2x1 | |
| 7 | Аппарат для сварки прихваточным швом | 2x2 | |
| 8 | Выпускной конвейер | 2x20м | |
| 9 | Шунтовое устройство | 2 | |
| 10 | Входной транспортёр | 20м | |
| 11 | Кромкострогальный станок | 1 | |
| 12 | Выходной транспортёр | 20м | |
| 13 | Вырубной стан | 4 | |
| 14 | Несущая платформа | 1 | |
| 15 | Прижимное устройство | 12 | |
| 16 | Кантователь | 4 | |

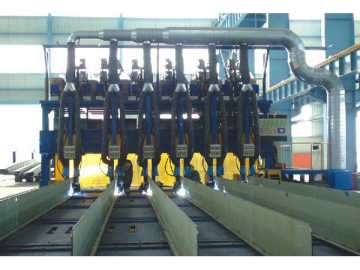

| 17 | Автоматическая портальная сварочная установка (24 электрода) | 1 | |
| 18 | Гидравлический стан для правки тавровой балки HL06-00 | 1 | |
Примечание: оборудование, описанное выше, предназначено для производства тавровой балки длиной до 20 м; возможно изготовление оборудования под заказ.
