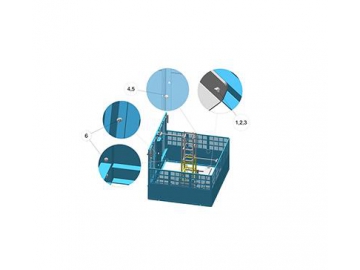

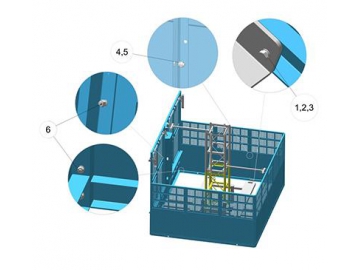

Ограждение

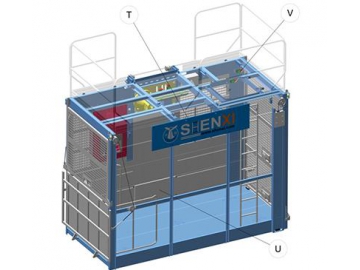

Грузовая кабина

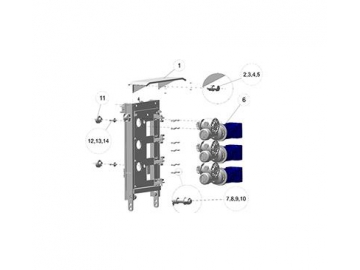

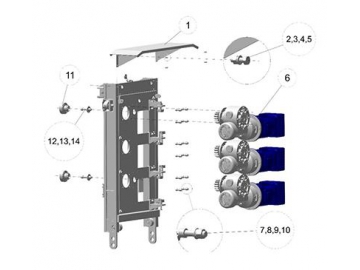

Привод
Секция мачты

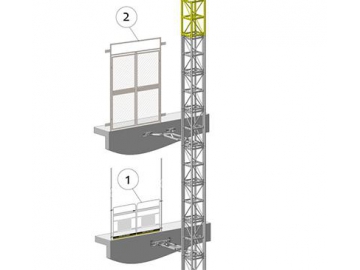

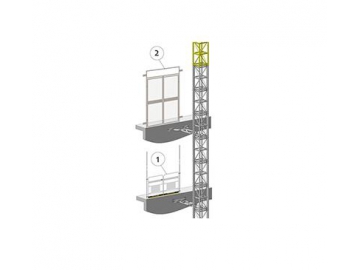

Шахтные двери

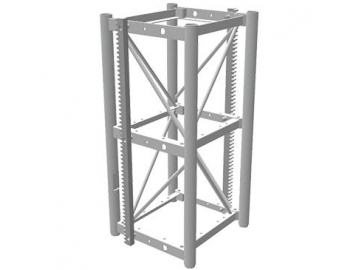

Мачтовые подъемники SC представлены в одномачтовом и двухмачтовом исполнении. Секция мачты оцинкована горячим способом.

Мачта состоит из отдельных секций длиной 1508 мм, которые соединяются сверхпрочными болтами M24×230 класса прочности 8.8 (значение предварительного натяжения болтов не должно превышать 300 Н.м.). Для мачты используются бесшовные сварные трубы, сварные трубы, уголковая сталь либо холоднокатаная профильная сталь.

В стыках мачтовых секций расположены втулки. Каждая секция мачты имеет 4 пояса, а также штифты на концах для центрирования смежных секций, что увеличит точность установки. Межцентровое расстояние поясов представляет собой квадрат размером 650×650мм. Мачта крепится к стене здания анкерными креплениями.

№	Номер детали	Наименование	Описание	Количество
1	CH301-2500	Рама стандартная	-	1
2	CH301-2011	Зубчатая рейка	-	2
3	9-041010-004	Цилиндрический штифт	D10x40, GB/T 119	2
4	9-029016-011	Винт с внутренним шестигранником в головке	M 16x80, GB/T70	6
5	9-001016-000	Шайба	D16, GB/T 848	6
6	9-038016-000	Шестигранная гайка	M16, GB/T6185	6
