Твердосплавные стержни
Запрос цены

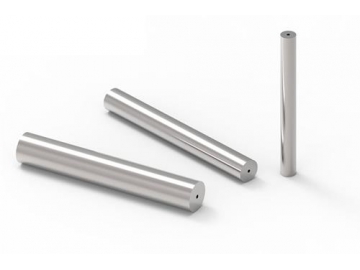

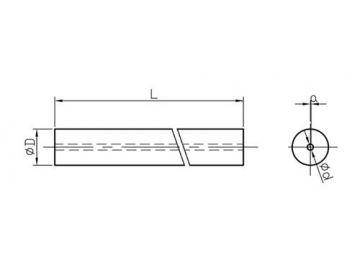

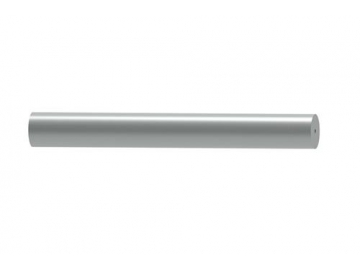

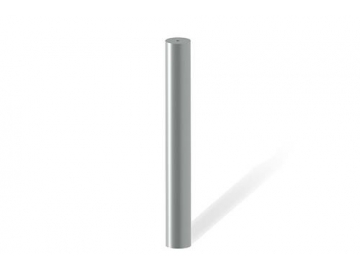

Стержень с каналом для подачи смазочно-охлаждающих жидкостей
дл.=330мм (Погрешность0/ 5) Ед.изм: мм
| Диаметр | Диаметр отверстия | Межосевое расстояние | T10 | T12UF | ||||
| ø | Погрешность необр. | ø | Погрешность | a | необр. | H6 | необр. | H6 |
| 3 | 0.30/ 0.50 | 0.50 | ±0.10 | 0.10 | ◇ | ○ | ◇ | ○ |
| 4 | 0.30/ 0.50 | 0.80 | ±0.10 | 0.10 | ◇ | ○ | ◇ | ○ |
| 5 | 0.30/ 0.50 | 0.80 | ±0.10 | 0.13 | ◇ | ○ | ◇ | ○ |
| 6 | 0.30/ 0.50 | 1.00 | ±0.15 | 0.15 | ◇ | ○ | ◇ | ○ |
Запросить стоимость

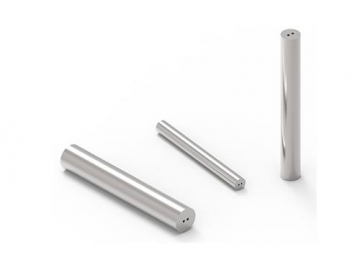

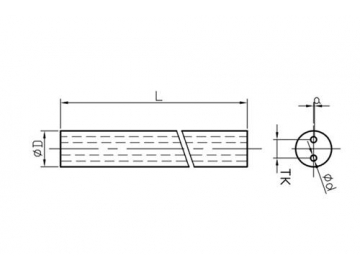

Стержень с двумя параллельными каналами для подачи смазочно-охлаждающих жидкостей
дл.=330мм (Погрешность0/ 5) Ед.изм: мм
| Диаметр | Диаметр отверстия | Расстояние между центрами отверстий | Межосевое расстояние | T10 | T12UF | |||||
| Погрешность необр. | ø | Погрешность | TK | Погрешность | a | необр. | h6 | необр. | h6 | |
| 4 | 0.30/0.50 | 0.80 | ±0.10 | 1.80 | 0,-0.15 | 0.10 | ◇ | ○ | ◇ | ○ |
| 5 | 0.30/0.50 | 0.80 | ±0.10 | 2.00 | 0,-0.15 | 0.13 | ◇ | ○ | ◇ | ○ |
| 6 | 0.30/0.50 | 1.00 | ±0.15 | 3.00 | 0,-0.20 | 0.15 | ◇ | ○ | ◇ | ○ |
| 7 | 0.30/0.60 | 1.00 | ±0.15 | 3.50 | 0,-0.20 | 0.15 | ◇ | ○ | ◇ | ○ |
Запросить стоимость

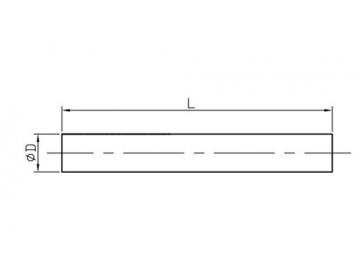

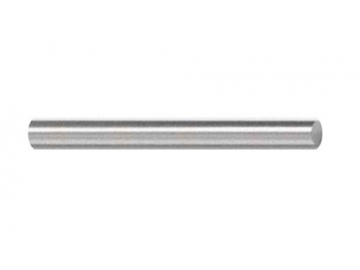

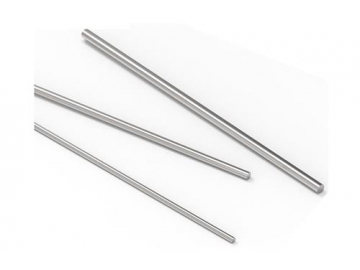

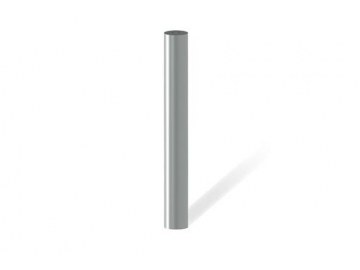

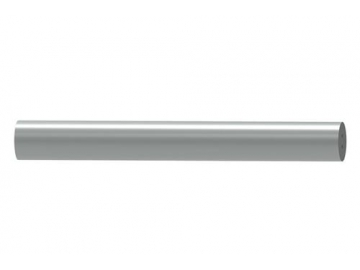

Сплошные длинные стержни метрические
дл.=310мм/ 330мм (Погрешность: 0/ 5мм) Ед.изм: мм
| Диаметр | T10 | T10UF | T12UF | ||||
| ø | Погрешность необр. | необр. | h6 | необр. | h6 | необр. | H6 |
| 2 | 0.15/ 0.30 | ◇ | ◇ | ◇ | |||
| 3 | 0.15/ 0.30 | ◇ | ◇ | ◇ | |||
| 4 | 0.30/ 0.50 | ◇ | ○ | ◇ | ○ | ◇ | ○ |
| 5 | 0.30/ 0.50 | ◇ | ○ | ◇ | ○ | ◇ | ○ |
Запросить стоимость

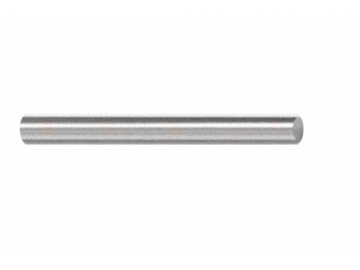

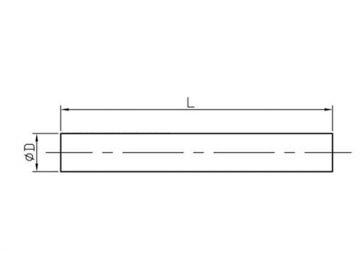

Сплошные длинные стержни дюймовые
дл.=12-1/8мм (Tol: 1/8, 3/8мм) Ед.изм: мм
| ø | Ø в дюймах | Погрешность диаметра необр. | T10 | T12UF | ||
| необр. | h6 | необр. | h6 | |||
| 3.175 | 1/8 | 0.30/ 0.50 | ◇ | ○ | ◇ | ○ |
| 4.763 | 3/16 | 0.30/ 0.50 | ◇ | ○ | ◇ | ○ |
| 6.350 | 1/4 | 0.30/ 0.60 | ◇ | ○ | ◇ | ○ |
| 7.938 | 5/16 | 0.30/ 0.60 | ◇ | ○ | ◇ | ○ |
Запросить стоимость

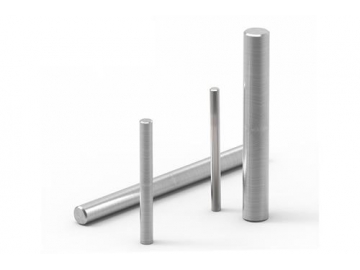

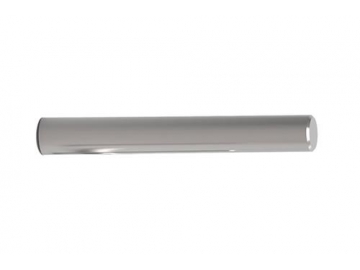

Стержни земляного ввода с фаской
дл. погрешность:0/ 1.0мм) Ед.изм: мм
| ø | дл. | C | T10 | T10UF | T12UF | |||
| H5 | h6 | H5 | h6 | необр. | H6 | |||
| 3 | 40 | 0.4 | ◎ | ○ | ◎ | ○ | ◎ | ○ |
| 3 | 50 | 0.4 | ◎ | ○ | ◎ | ○ | ◎ | ○ |
| 3 | 70 | 0.4 | ◎ | ○ | ◎ | ○ | ◎ | ○ |
| 3 | 100 | 0.4 | ◎ | ○ | ◎ | ○ | ◎ | ○ |
Запросить стоимость
Стержни земляного ввода с фаской дюймовые
дл. (Погрешность0/ 1/16) Ед.изм: мм
| ø | дл. | Размер фаски | T10 | T12UF | |||
| C | погрешность | H6 | H5 | H6 | h5 | ||
| 1/8 | 1-1/2 | 0.015 | ±0.004 | ○ | ◉ | ○ | ◉ |
| 1/8 | 2 | 0.015 | ±0.004 | ○ | ◉ | ○ | ◉ |
| 1/8 | 2-1/2 | 0.015 | ±0.004 | ○ | ◉ | ○ | ◉ |
| 1/8 | 3 | 0.015 | ±0.004 | ○ | ◉ | ○ | ◉ |
Запросить стоимость
Стержни с 2 спиральными отверстиями для охлаждающей жидкости
Стержни с 2 спиральными отверстиями для охлаждающей жидкости (30°)
дл.=330мм (Погрешность0/ 5) Ед.изм: мм
| Диаметр | Диаметр отверстия | Расстояние между центрами отверстий | Шаг (±0.5°) | Межосевое расстояние | T10 | T12UF | |||||||
| ø | Погрешность необр. | ø | Погрешность | TK | Погрешность | P | Погрешность | a | необр. | h6 | необр. | h6 | |
| 3 | 0.60/ 1.00 | 0.40 | ±0.10 | 1.70 | 0/-0.4 | 16.32 | -0.32 | 0.33 | 0.15 | ◇ | ○ | ◇ | ○ |
| 4 | 0.60/ 1.00 | 0.60 | ±0.10 | 2.20 | 0/-0.4 | 21.77 | -0.43 | 0.45 | 0.15 | ◇ | ○ | ◇ | ○ |
| 5 | 0.60/ 1.00 | 0.70 | ±0.10 | 2.60 | 0/-0.4 | 27.21 | -0.54 | 0.56 | 0.15 | ◇ | ○ | ◇ | ○ |
| 6 | 0.60/ 1.00 | 0.70 | ±0.10 | 2.30 | 0/-0.4 | 32.7 | -0.70 | 0.62 | 0.15 | ◇ | ○ | ◇ | ○ |
Запросить стоимость
Стержни с 2 спиральными отверстиями для охлаждающей жидкости (40°)
дл.=330мм (Погрешность0/ 5) Ед.изм: мм
| Диаметр | Диаметр отверстия | Расстояние между центрами отверстий | Шаг (±0.5°) | Межосевое расстояние | T10 | T10UF | |||||||
| ø | Погрешность необр. | ø | Погрешность | TK | Погрешность | P | Погрешность | a | необр. | h6 | необр. | h6 | |
| 6 | 1.1/ 1.5 | 0.50 | ±0.10 | 2.20 | 0/-0.4 | 22.46 | -0.39 | 0.40 | 0.15 | ◇ | ○ | ◇ | ○ |
| 7 | 1.1/ 1.5 | 0.65 | ±0.15 | 2.40 | 0/-0.6 | 26.21 | -0.46 | 0.47 | 0.15 | ◇ | ○ | ◇ | ○ |
| 8 | 1.1/ 1.5 | 0.65 | ±0.15 | 2.70 | 0/-0.6 | 29.95 | -0.53 | 0.54 | 0.15 | ◇ | ○ | ◇ | ○ |
| 9 | 1.1/ 1.5 | 0.75 | ±0.15 | 3.20 | 0/-0.8 | 33.70 | -0.59 | 0.60 | 0.20 | ◇ | ○ | ◇ | ○ |
Запросить стоимость
Стержни с 3 спиральными отверстиями для охлаждающей жидкости
Стержни с 3 спиральными отверстиями для охлаждающей жидкости (30°)
дл.=330мм (Погрешность0/ 5) Ед.изм: мм
| Диаметр | Диаметр отверстия | Расстояние между центрами отверстий | Шаг (±0.5°) | Межосевое расстояние | T10 | T10UF | |||||||
| ø | Погрешность необр. | ø | Погрешность | TK | Погрешность | P | Погрешность | a | необр. | h6 | необр. | h6 | |
| 6 | 0.60/ 1.10 | 0.70 | ±0.10 | 2.75 | 0/-0.4 | 32.65 | -0.65 | 0.67 | 4° | ◇ | ○ | ◇ | ○ |
| 6 | 0.60/ 1.10 | 0.50 | ±0.10 | 2.90 | 0/-0.4 | 32.65 | -0.65 | 0.67 | 4° | ◇ | ○ | ◇ | ○ |
| 8 | 0.60/ 1.10 | 1.00 | ±0.15 | 4.00 | 0/-0.4 | 43.53 | -0.86 | 0.89 | 4° | ◇ | ○ | ◇ | ○ |
| 8 | 0.60/ 1.10 | 0.70 | ±0.10 | 4.00 | 0/-0.4 | 43.53 | -0.86 | 0.89 | 4° | ◇ | ○ | ◇ | ○ |
Запросить стоимость
Стержни с 3 спиральными отверстиями для охлаждающей жидкости (40°)
дл.=330мм (Погрешность0/ 5) Ед.изм: мм
| Диаметр | Диаметр отверстия | Расстояние между центрами отверстий | Шаг (±0.5°) | Межосевое расстояние | T10 | T10UF | |||||||
| ø | Погрешность необр. | ø | Погрешность | TK | Погрешность | P | Погрешность | a | необр. | h6 | необр. | h6 | |
| 6 | 1.1/ 1.5 | 0.50 | ±0.15 | 2.20 | 0/-0.3 | 22.46 | -0.39 | 0.40 | 4° | ◇ | ○ | ◇ | ○ |
| 8 | 1.1/ 1.5 | 0.65 | ±0.15 | 2.70 | 0/-0.3 | 29.95 | -0.53 | 0.54 | 4° | ◇ | ○ | ◇ | ○ |
| 10 | 1.1/ 1.5 | 0.80 | ±0.15 | 3.50 | 0/-0.5 | 37.44 | -0.66 | 0.67 | 4° | ◇ | ○ | ◇ | ○ |
| 12 | 1.1/ 1.5 | 0.90 | ±0.20 | 4.20 | 0/-0.5 | 44.93 | -0.79 | 0.80 | 4° | ◇ | ○ | ◇ | ○ |
Запросить стоимость
Твердосплавные шлифовальные стержни
Мы можем производить цилиндрические инструменты благодаря шлифовальным стержням. Вся продукция может быть изготовлена на заказ в соответствии с индивидуальным запросом каждого клиента. Наша компания гарантирует качество товара и предоставляемых услуг, включая быстрый ответ на запрос и техподдержку.
Запросить стоимость
