Клапаны обратные
Обратные клапаны предназначены для предотвращения обратного потока рабочей среды, служит своего рода защитной арматурой. Клапан обратный представляет собой арматуру прямого действия: пропускает поток рабочей среды в одном направлении, предотвращается противоположное движение потока.
Обратные клапаны в основном делятся на четыре типа по принципу действия: осесимметричный обратный клапан, двухстворчатый обратный клапан, поворотный обратный клапан, подъемный обратный клапан

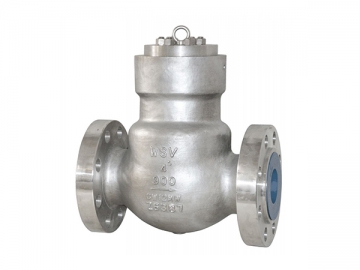

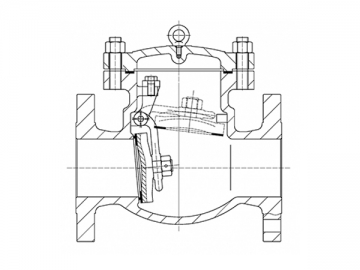

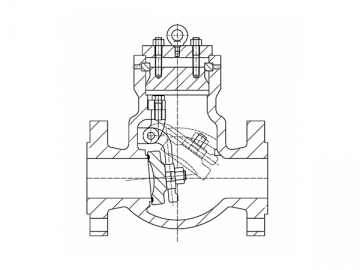

- Клапан обратный поворотный H44
- Клапан обратный подъемный H44

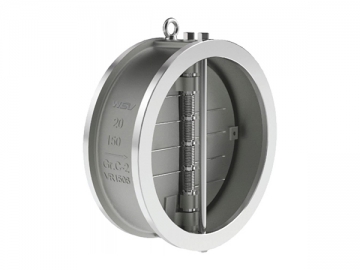

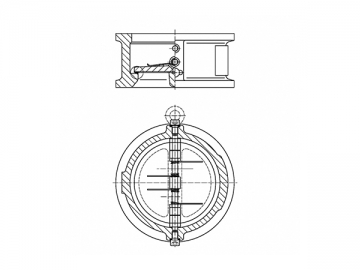

- Клапан обратный двухстворчатый H76

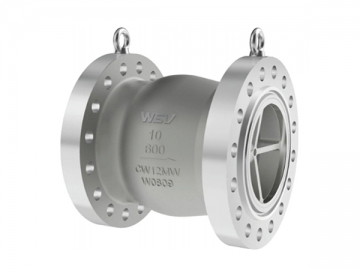

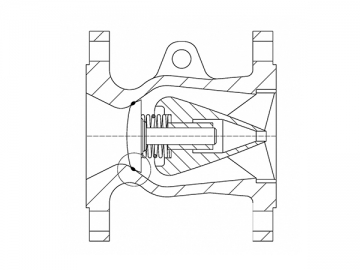

- Осесимметричный обратный клапан GLH41
- Особенности конструкции
- Подъемный, поворотный, двухстворчатый
- Полный либо суженный проход
- Сменное либо интегрированное седло
- Конусный и плоский диски
- Параметры
Конструктивный стандарт: API, ASME, EN, ISO, JIS, DIN, BS, GB
Класс давления: CLASS 150LB~2500LB, 1.0MPa~42.0MPa, JIS 10K~40K
Размер: NPS1/2” ~60”, DN15~DN1500
Присоединение: фланцевое, межфланцевое, резьбовое, сварное стыковое, приварное
-

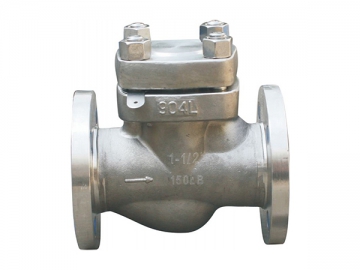

Давление: 150LB
Размер:1-1/2”
Материал:904L
Присоединение: фланец с выступом
Применение: плавление металлов
-
-

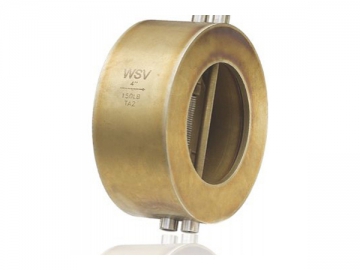

Давление: 150LB
Размер:4”
Материал:титан Gr.2
Присоединение: пластина
Применение: терефталевая кислота PTA
-
-

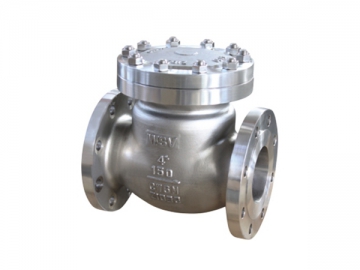

Давление: 150LB
Размер:4”
Материал:CW6M
Присоединение:фланец с выступом
Применение: транспортировка уксусной кислоты, алкилат
-
-

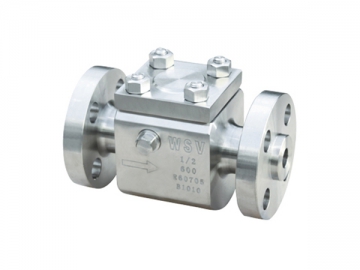

Давление: 600LB
Размер:1/2”
Материал:цирконий 705
Присоединение:фланец с выступом
Применение: транспортировка уксусной кислоты
-
-

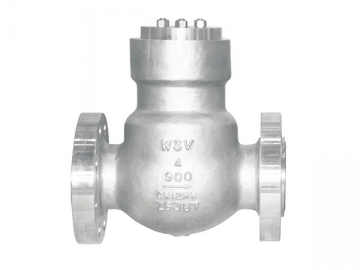

Давление: 900LB
Размер:4”
Материал:CW12MW
Присоединение:фланец под прокладку овального сечения
Применение: транспортировка циклогексанона и капролактама
-
-

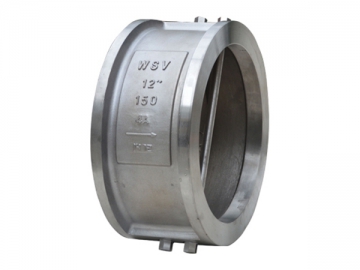

Давление: 150LB
Размер:12”
Материал:дуплексная сталь 4A
Присоединение: пластина
Применение: опреснение морской воды
-
