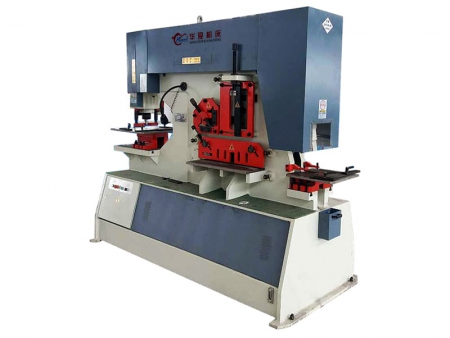

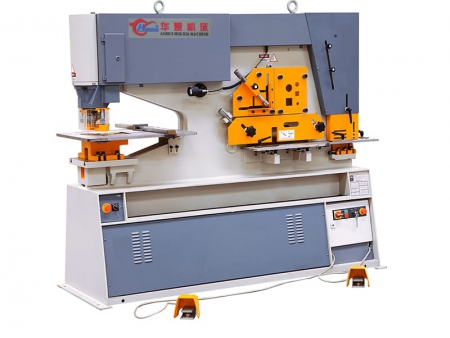

Гидравлические пресс-ножницы комбинированные (Steel Plate Punching, Shearing, Notching Machine)

Запрос цены

О нас: http://hxmachinetool.ru/5-1-hydraulic-ironworker.html

Гидравлические пресс-ножницы комбинированные с гидравлической трансмиссией позволяют осуществлять резку, пробивку отверстий и штамповать стальные пластины, квадратную сталь, круглую сталь, уголковую сталь, швеллерную сталь и двутавровое железо. Устройство укомплектовано манометром.

Q35Y-16
Q35Y-20
Q35Y-30
Q35Y-50

Технологические возможности

Материал	QC35Y-16	QC35Y-20	QC35Y-30	QC35Y-50
Круглая сталь мм	45	50	65	80
Квадратная сталь мм	40×40	50×50	55×55	70×70
Равнополочная угловая сталь (обрезание под углом 90 º)	120×120×12	140×140×12	180×180×16	200×200×20
Равнополочная угловая сталь (обрезание под углом 45 º)	50×50×5	50×50×5	80×80×8	100×100×20
Тавровое железо (обрезание под углом 90 º)	125×125×12	140×140×12	180×180×16	200×200×20
Тавровое железо (обрезание под углом 45º)	60×60×8	70×70×10	80×80×10	100×100×20
Резка двутаврового железа мм	120×74×5	160×86×6	280×124×10.5	400×200×16
Стальной профиль мм	120×53×5.5	160×60×6.5	280×86×11.5	400×200×16

Технические способности

Модель	Q35Y-16	Q35Y-20	Q35Y-25	Q35Y-30	Q35Y-40	Q35Y-50
Давление пробивания (тонн)	60	90	120	160	200	250
Максимальная толщина стальной пластины (мм)	16	20	25	30	40	50
Прочность стальной пластины	≤450	≤450	≤450	≤450	≤450	≤450
Угол резки	7°	8°	8°	8°	8°	8°
Размер одного шага резки (Tолщина x Ширина) (мм)	16x25 8x400	20x330 10x480	25x330 16x600	30x355 20 x 600	40x335 30x600	30x600
Ход ползуна (мм)	80	80	80	80	100	80
Число шагов (мин-l)	11-20	12-20	8-18	6-16	6-16	8-12
Глубина захода (мм)	300	355	400	600	600	600
Толщина пробивки	18	22	28	30	38	50
Максимальный диаметр пробивания (мм)	25	30	35	38	40	35
Главный двигатель (кВт)	5.5	5.5	7.5	11	18.5	32
Размеры (ДxШxВ) (мм)	1730x820 x 1900	1900x900 x 1950	2355x960 x 2200	2800x1100 x 2500	2800x1100 x 2500	3000x1150 x 2600
Вес нетто (кг)	1800	2400	4000	6500	8000	12500
