Станок для гнутья ободков (Листогибочный станок)

Станок для гнутья ободков (Листогибочный станок)
Станок для гнутья ободков (Листогибочный станок)
Станок для гнутья ободков (Листогибочный станок)
Станок для гнутья ободков (Листогибочный станок)
Станок для гнутья ободков (Листогибочный станок)
Запрос цены

Станок для гнутья и маркировки ободков (листогибочный станок) с 3 валиками разработан для гибки колесных дисков. Оборудование характеризуется прочностью конструкции, легкостью регулировки, высокой эффективностью и простотой в эксплуатации. Станок применяется для гибки, обеспечивая гладкость процесса стыковой сварки. Толщина обрабатываемого материала составляет не более 4,5 мм.

Листогибочный станок выполняет процесс маркировки и гибки. Данное оборудование печатает необходимые метки на ободе, такие как размер диска, модель, производитель, дата производства и т.д. Процесс гибки необходим для дальнейшей сварки.

Электросистема включает в себя ПЛК систему, контактор, инвертор, сервосистему, двигатель и различных измерительные датчики. Блок управления небольшого размера серии Schneider M218 имеет высокую скорость, калибровку, последовательный порт связи, отличные функции и надежность.

Технологическая схема

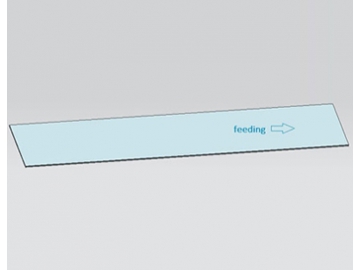

  • Подача

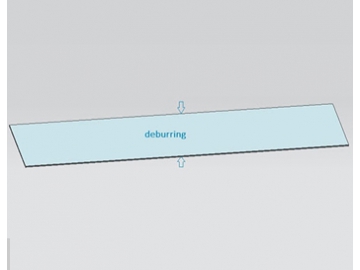

  • Удаление заусенцев

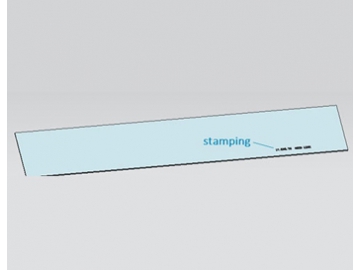

  • Маркировка

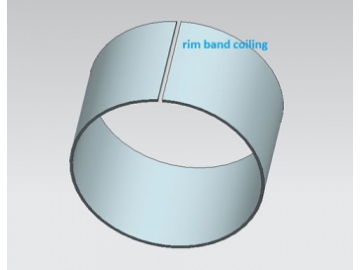

  • Гибка обода
Характеристика
  • Благодаря интеграции таких функций, как удаление заусенцев, маркировка и гибка увеличивается производительность, экономя при этом пространство.
  • Легкость в эксплуатации и простота обслуживания достигаются благодаря горизонтальной структуре и цепной передаче.
  • Скорость маркировочного оборудования можно отрегулировать.
  • Автоматическая транспортировка заготовок осуществляется благодаря установке разгрузочной платформы.
  • Долгий срок службы: ведущий вал с высокопроизводительным подшипником от компании NSK.
  • Безопасность и надежность: электрическая система управления от компании Schneider гарантирует безопасность.
  • Линия по производству маленьких колесных дисков может выравнивать сварные соединения для стыковой сварки.
Параметры
Наименование Линия по производству маленьких колесных дисков Линия по производству больших колесных дисков Линия по производству сверхбольших колесных дисков
Диаметр обода 13 - 18 дюймов 17,5 - 26 дюймов 20 - 54 дюймов
Толщина обода ≤ 4мм ≤ 8 мм ≤ 8 мм
Ширина полосы обода 3 - 10 дюймов 5,5 - 16 дюймов 7 - 28 дюймов
Основная спецификация машины Узел подачи доступно доступно доступно
Устройство для удаления заусенцев JMC-100 JMC-100 JMC-100
Маркировщик DZJ-120 DZJ-120 DZJ-120
Гибочное устройство QYJ-600 QYJ-800 QYJ-1500
Входная мощность Мощность устройства для удаления заусенцев 4кВт 5.5кВт 5.5кВт
Мощность гибочного устройства 7,5 кВт 11 кВт 11 кВт
Полная входная мощность 11,5 кВт 16,5 кВт 16,5 кВт
Диаметр гибочного ролика 155мм 165мм 175мм
Скорость гибочного ролика 88 об / мин 63 об / мин 63 об / мин
Источник питания Переменный ток 380 В / 3 фазы / 50 Гц или по требованиям заказчика
