Раствор строительный для напрягаемых арматурных элементов
Описание

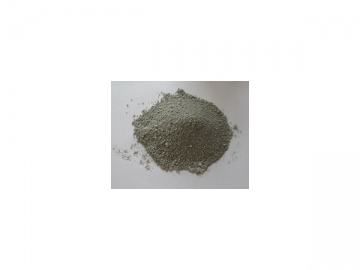

MUHUFlow 1205 - это перекачиваемая цементная смесь со специально подобранным заполнителем. Её раствор характеризуется отличной удобоперекачиваемостью, стойкостью к выпотеванию, прочностью и длительной подвижностью. Специальный заполнитель с зернами сферической формы снижает миграцию хлорид-ионов и позволяет перекачивать раствор на большие расстояния даже через узкие трубопроводы. MUHUFlow 1205 соответствует всем нормативным требованиям по прочности и усадке стандарта ASTM C 1107 (CRD C621).
Применение
1. Раствор MUHUFlow 1205 используется в основном для цементирования напрягаемых арматурных элементов и анкерных систем, цементирования соединений, остановки протечек, возведения цементных завес и т.д.
2. Для цементирования железнодорожных и автомобильных туннелей, мостов и других объектов, которые содержат элементы напрягаемой арматуры.
Характеристики
1. Раствор для напрягаемых арматурных элементов - это новая разновидность строительных смесей, которая состоит из неорганических функциональных материалов и высоких органических полимеров.
2. Благодаря низкому содержанию щелочи, раствор нетоксичен и химически неагрессивен, поэтому он не оказывает коррозионного воздействия на арматуру.
3. Состав характеризуется превосходной текучестью и самоуплотняемостью. Он легко заполняет самые сложные формы и не требует вибрации.
4. Раствор обладает функцией микрорасширения, что позволяет компенсировать усадку вследствие твердения или перепадов температуры, гарантируя стабильность объема материала. Раствор не подвержен выпотеванию, имеет высочайшую адгезивность и компрессионную прочность при застывании.
Преимущества
Высокая компрессионная прочность
Твердение без выпотевания, усадки, расслоения и пустотообразования.
Хорошая удобоперекачиваемость в течении 1 часа при 90°F (32°C).
Подходит для высокопрочной стали.
Имеет в составе ингибитор коррозии для защиты арматуры.
Хорошая перекачиваемость и текучесть для удобства транспортировки.
Подвижность раствора сохраняется довольно продолжительное время.
Хорошая адгезивность по отношению к большинству поверхностей и возможность укладки при широком диапазоне температур.
Назначение
Цементирование напрягаемых арматурных элементов, кабелей, высокопрочных стержней и т.д. для защиты стали от коррозии.
Цементирование конечных секций неанкерированных кабелей и стержней для дальнейшего натяжения.
Заполнение труднодоступных пространств между стеновыми панелями, балками и колоннами, где раствор будет контактировать с напряженными арматурными элементами.
Цементирование анкерных плит в случае, если раствор будет контактировать с напряженными арматурными элементами.
Параметры | Стандарт | Фактические показатели | |||||
Время схватывания | Начальное, ч | ≥4 | 9.7 | ||||
Конечное, ч | ≤24 | 13.23 | |||||
Текучесть, сек | Сразу после смешивания | 18±4 | 14.97 | ||||
30 мин после смешивания | ≤28 | 15.85 | |||||
60 мин после смешивания | 17.36 | ||||||
Выпотевание при нормальном давлении, % | 3 ч | ≤2 | 0 | ||||
24 ч | 0 | 0 | |||||
Свободное расширение, % | 3 ч | 0~1 | 0.4 | ||||
24 ч | 0~0.1 | 0.6 | |||||
Компрессионаая прочность, MПa | 7 день | ≥28 | 54.8 | ||||
28 день | ≥40 | 76.6 | |||||
Прочность на изгиб, MПa | 7 день | ≥6.0 | 8.9 | ||||
28 день | ≥8.0 | 11.1 | |||||
Уплотняемость | По стандарту | По стандарту |
Примечание:
1. Водоцементное отношение: 0.33;
2. Показатели качества раствора могут отличатся в зависимости от конкретных условий. Рекомендуется основывать полевые и лабораторные испытания на требуемой консистенции раствора, а не только на основе количества воды.
Дозировка
Чтобы определить оптимальную дозировку, рекомендуется приготовление пробной смеси. Рекомендуемая дозировка: 10% от массы цемента. Рекомендуется применять раствор при температуре свыше 15°C.
Способ применения
Подготовка поверхности-- Приготовление раствора--Цементирование—Выдерживание.
