Конечный выключатель и микропереключатель
Конечный выключатель и микропереключатель
Конечный выключатель
| Модель | TXCK-M | 110 | 115 | 108 |
|
|
|
| TXCK-P |
|
|
| 110 | 106 | 139 | |
| TXCK-T |
|
|
| 110 | 106 | 139 | |
| Сила срабатывания | OF макс. | 800г | 400г-см | 150г | 700г | 100г | 500г-см |
| Сила отпускания | RF Мин. | 400г | 100г-см | 50г | 200г | 40г | 100г-см |
| Предварительный ход | PT макс. | 1.8 мм | 20° | 30 мм | 1.8 мм | 30 мм | 20° |
| Положение отключения | TP±10% | 2.0 мм | 22.5° | 22.5° | 2.0 мм | 22.5° | 22.5° |
| Разница движения | MD макс. | 1.2 мм | 10° | 14° | 1.2 мм | 14° | 10° |
| Перебег | OT мин. | 4.0 мм | 75° | 20 мм | 4.0 мм | 20 мм | 75° |
| Общее перемещение | TT мин. | 5.8 мм | 95° | 50 мм | 5.8 мм | 50 мм | 95° |
| Поворот |
|
| 22.5° |
|
|
| 22.5° |

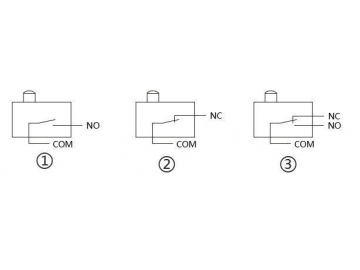

Микропереключатель
| Ном. напряжение | Неиндуктивная нагрузка (A) | Индуктивная нагрузка (A) | Пульсирующий ток | |||||||
| Активная нагрузка | Ламповая нагрузка | Индуктивная нагрузка | Нагрузка электродвигателя | |||||||
| NC | NO | NC | NO | NC | NO | NC | NO | NC | NO | |
| 125В переменного напряжения | 15 | 3 | 1.5 | 15 | 5 | 2.5 | 30 макс. | 15 макс. | ||
| 250В переменного напряжения | 15 | 2.5 | 1.25 | 15 | 3 | 1.5 | ||||
| 500В переменного напряжения | 3 | 1.5 | 0.75 | 2.5 | 1.5 | 0.75 | ||||
| 8В постоянного напряжения | 15 | 3 | 1.5 | 15 | 5 | 2.5 | ||||
| 14В постоянного напряжения | 15 | 3 | 1.5 | 10 | 5 | 2.5 | ||||
| 30В постоянного напряжения | 6(2) | 3 | 1.5 | 5 | 5 | 2.5 | ||||
| 125В постоянного напряжения | 0.4 | 0.4 | 0.4 | 0.05 | 0.05 | 0.05 | ||||
| 250В постоянного напряжения | 0.2 | 0.2 | 0.2 | 0.03 | 0.03 | 0.03 | ||||
