Станок для зачистки, шлифовки и обрезки сварных швов

Запрос цены

О нас: http://wheel-machinery.ru/2-3-15-weld-trimmers-planishers-side-trimmers.html

Станок для зачистки, шлифовки и обрезки сварных швов является одной из основных составляющих линии по производству колесных дисков. Устройство для зачистки удаляет сварочные шлаки для создания гладкой поверхности, устройство для шлифовки шлифует и укрепляет сварочной шов после удаления шлака, а устройство для обрезки срезает излишки сварочных швов с обоих концов. Процесс резки производится при помощи гидравлической системы.

Технологическая схема

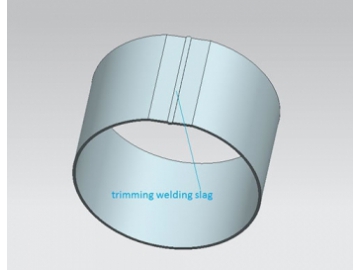

Обрезка сварочного шлака

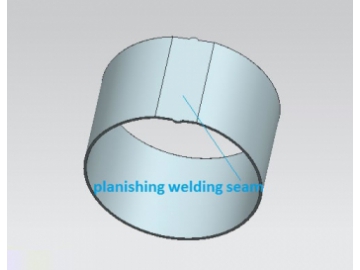

Шлифовка сварочного шва

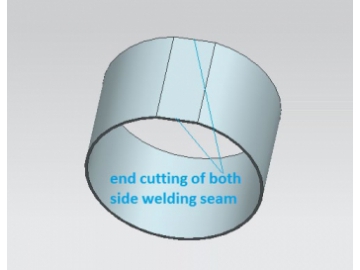

Обрезка сварочного шлака с торцов

Характеристика

Интегрированная структура: станок для зачистки, шлифовки и обрезки имеет одну гидравлическую систему.
Автоматическая подача и разгрузка: использование трехпроцессорной и четырехпозиционной конструкции обеспечивает автономность работы, увеличивая эффективность производства.
Легкость переключения ручного и автоматического режимов работы благодаря дополнительному устройству автоматической подачи, объединенной с основным блоком.
Быстрая и удобная смена инструмента для производства колесных дисков различных размеров благодаря легкости разборки резака и инструмента для регулировки толщины и размера резки.

Параметры

№	Наименование		Данные
1	Общие спецификации	Машина для зачистки	BZJ-500B	BZJ-600B	BZJ-800B
		Машина для шлифовки	GYJ-500G	GYJ-600G	GYJ-800G
		Машина для обрезки сварных швов	DQJ-500G	DQJ-600G	DQJ-800G
2	Источник питания		переменный ток 380 В / 3 фазы / 50 Гц	переменный ток 380 В / 3 фазы / 50 Гц	переменный ток 380 В / 3 фазы / 50 Гц
3	Номинальная входная мощность		37 кВА	45 кВА	55 кВА
4	Максимальная сила зажима для зачистки		6 тонн	9 тонн	12 тонн
5	Максимальная сила зачистки		6 тонн	9 тонн	12 тонн
6	Максимальная сила зажима для шлифовки		6 тонн	9 тонн	12 тонн
7	Максимальная сила шлифовки		6 тонн	9 тонн	12 тонн
8	Максимальная сила резания		28 тонн	40 тонн	53 тонны
9	Диаметр цилиндра СОЖ для обработки резанием		125мм	200мм	220мм
10	Давление гидравлической системы		12 МПа	12 МПа	14 МПа
11	Максимальная толщина обода		5мм	8мм	13мм
12	Ширина обода		220мм ~350мм	300мм ~500мм	450мм ~800мм
13	Диаметр обода		280мм ~450мм	400мм ~650мм	600мм ~1000мм
