Гидравлические буровые установки с верхним ударником KJ 313
Подземная буровая установка с верхним ударником KJ311 использовалась для бурения взрывных скважин при прокладке туннелей в 2019 году.
Полная гидравлическая буровая установка для туннели модели KJ313 применяется для туннельной операции со сечением размером 12-3515m2, которая предназначена для ударного анкерного стержени в то же время. Она может используется для бурения отверстия глубиной 2,2м и высотой 4м.
Твердая и надежная универсальная ручка оборудована лучшим сечением, балка проталкивания может перевернуть на 360°, чтобы осуществлять бурение и позиционирование удобно и быстро. В то же время, данная буровая штанга может использована для открытия в боковом направлении и фиксирования якоря.
Размещение буровой каретки также обеспечит вид оператора в хорошем состоянии. Устройство находится в балансном состоянии. Четырехколесный привод можно обеспечить буровую установку двигает в узком дороге гибко, быстро и безопасно. Четырехколесный привод можно обеспечить буровую установку двигает в узком дороге гибко, быстро и безопасно.
Высокочастный ударный бурильный молоток оптимизирует эффективность передачи ударной волны, повышает скорость бурения, сокращает расходы бурового инструмента и усиливает работоспособность оборудования.
Просторное рабочее пространство и ряд автоматических фунцией делает водителю посвящает все свое внимание на бурение безопасно, быстро и точно.
Каждая ремонтная часть защищена хорошо, а также легко обслуживать.

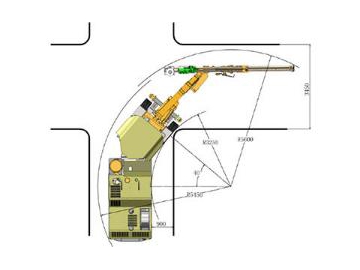

Габариты(включая оптические вспомогательные электростанции)
Частная подсказка
| Габариты и Вес | ||
| Длина | 11300мм | |
| Ширина | 1750мм | |
| Высота | 2000/3000 мм | |
| Вес | 12000 кг | |
| Рабочая скорость (горизонтальная) | 10 км/час | |
| Макс. способность | 0.25 | |
| Защита безопасности | ||
| Уровнь шума | < 100 dB(A) | |
| Регулируемый максимум безопасности | Отвечает требованием анти-падения | |
| Система бурения | ||
| Бурильный молоток | 1×HC50/R38 | 1×HC109/R38 |
| Мощность | 13кВт | 18.8кВт |
| Поток | 105L/мин | 135L/мин |
| Давление волны | 130бар | 135бар |
| Макс. давление вращения | 150бар | 150бар |
| Частота | 62 Гц | 47 Гц |
| Крутящий момент | 325Nm | 780Nm |
| Диаметр отверстия | 32-89мм | 45-102мм |
| Вращение балки проталкивания | 360° | |
| Дополнительное движение балки проталкивания | 900мм | |
| Модель | ||
| Модель | K26F | |
| Форма | Автоматическое отключение | |
| Гибкая буровая штанга | 1200мм | |
| Электрическая гидравлическая мощность | ||
| Электрический мотор | 45кВт/55кВт | |
| 3-фазный | ||
| Ударник/прожвижение/Буровая штанга | Поршневой насос с регулируемой осей | |
| Вращение | Зубчатный насос | |
| Точность фильтрации | 10μ | |
| Гидравлический бак масла | 240L | |
| Гидравлический охладитель | Водяной охладитель | |
| Напряжение операции | 380В | |
| Частота | 50Гц | |
| Способ запуска | Star delta | |
| Кабельный барабан | 1×K440 | |
| Кабельная емкость барабана | 100м/80м | |
| Внешний диаметр кабеля | Φ28мм/Φ32мм | |
| Спецификация кабеля | 3×35 3G6 2×1.5 | |
| 3×50 3G6 2×1.5 | ||
| Электронная система ветера и воды | ||
| Воздушный компрессор | 1×JN5 | |
| Движение | 0.5m3/мин | |
| Давление | 5-7бар | |
| Смазка хвостовика бура | Давление бака масла для смазки/электрический смазочный насос | |
| Расходы газа для смазки | 0.3m3/мин | |
| Расходы масла для смазки | 180-250г/час | |
| Водяной насос | 1×CR3 | |
| Мощность | 1.5кВт | |
| Производительность насоса | 3m3/час | |
| Шасси | ||
| Дизельный двигатель | BF4L2011 53кВт，2800rpm | |
| Очистка выхлопов | Мощность катализатора газа | |
| Система передачи | Четырехколесный привод типа закрытого | |
| Угол | Вращение задней оси ±6° | |
| Шина | 11.00-20 | |
| Механизм управления | Шарнирное управление ±40° | |
| Тормоз движения | Двухконтурной гидравлический тормоз | |
| Тормоз парковки | Мульти-дисковый тормоз | |
| Топливный бак | 60L | |
