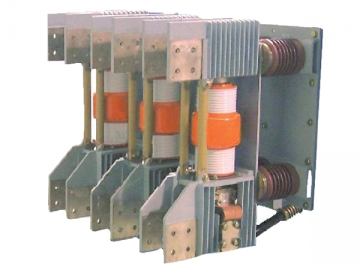

Вакуумный выключатель для защиты генератора ZN65A-12/T4000-63
В целях соответствия требованиям домашних электроэнергетических комплексов и крупно-масштабных предприятий , наша компания разработала вакуумные выключатели для защиты генераторов серии ZN65A-12/T4000-63 , основываясь на технологиях производства подобного оборудования серии 3AF (модель ZN12) от компании Siemens (Германия). Данное оборудование имеет высокий показатель номинального тока (4,000 А) и превосходную отключающую способность (63KA) и подходит для трехфазных электрических систем АС с номинальным напряжением 12KВ и номинальной частотой 50 Грц. Кроме того, наша продукция может использоваться на электростанциях и подстанциях в качестве контролирующего и защитного оборудования.
Наши вакуумные выключатели оснащены интегрированным механизмом аккумулирования энергии пружины с управляющей программой AC или DC. Возможно управление вручную. Оборудование имеет современный продуманный дизайн, высокие отключающие способности, широкий спектр выполняемых функций и длительный эксплуатационный срок, а так же не является взрывоопасным. Благодаря методу воздушной изоляции, данной оборудование обладает высокой изоляционной эффективностью. Представленное оборудование целиком соответствует всем требованиям установки внутри помещения с условиями загрязнений 2-го уровня.
Условия эксплуатации
| Высота | ≤2,000м |
| Температура окр.среды | Макс. 40℃ |
| Относительная влажность | средне-дневная≤95%, средне-месячная≤90% |
| Сейсмостойкость | <8баллов, вдали от взрывоопасных, коррозийных газов, а так же интенсивных вибраций |
Технические параметры
| Параметры | Единицы | Показатели | ||
| Номинальное напряжение | kВ | 12 | ||
| Номинальный ток | A | 4000 | ||
| номинальный ток отключения при коротком замыкании | kA | 63 | ||
| Номинальный ток электродинамической стойкости | kA | 176 | ||
| Номинальный кратковременно допустимый сквозной ток | kA | 63 | ||
| Номинальный ток замыкания при коротком замыкании (Пик) | kA | 176 | ||
| Номинальная длительность короткого замыкания | сек | 3 | ||
| Число отключений при коротком замыкании | | 5 | ||
| Номинальная рабочая последовательность | | СО -15мин- СО | ||
| Номинальная частота | Гц | 50 | ||
| Импульсное выдерживаемое напряжение при ударах молнии (пик) | Фаза-фаза, фаза-земля | kВ | 75 | |
| Вакуумный выключатель | kВ | 85 | ||
| Выдерживаемое напряжение промышленной частоты 1 мин | Фаза-фаза, фаза-земля | kВ | 42 | |
| Вакуумный выключатель | kВ | 48 | ||
| Время замыкания | мсек | 45-75 | ||
| Время размыкания | мсек | 50-70 | ||
| Время выключения | мсек | 50-80 | ||
| Механическая долговечность | раз | 10000 | ||
| Номинальная мощность аккумулятора | Вт | 275 | ||
| Номинальное напряжение аккумулятора | В | ≈ 110 220 | ||
| Время аккумулирования | сек | ≤ 15 | ||
| Номинальное напряжение выключающего электромагнита | В | 110 | 220 | |
| Номинальный ток выключающего электромагнита | A | 1.91 | 0.89 | |
| Номинальное напряжение выключателя нулевого напряжения | В | ≈ 110 220 | ||
| Номинальный ток выключателя нулевого напряжения | A | 5 | ||
| Номинальный ток вспомогательного выключателя | A | AC10 DC5 | ||
| Номинальный ток несинхронного отключения | kA | 31.5 | ||
| Количество замыканий и размыканий при номинальной нагрузке | раз | 50 | ||
| Постоянная составляющая номинального несимметричного тока отключения | % | Средн. : 67 Макс. : 69 | ||
Являясь китайским производителем и поставщиком вакуумных выключателей для защиты генераторов в Китае , компания BBE так же предлагает вакуумные выключатели для наружной установки с изоляционным компаундом, распределительные устройства выдвижного типа, распределительные устройства с выкатными элементами,выключатели в пластмассовом корпусе и др.
