Кран-манипулятор (кран с прямой стрелой SQ10)

Запрос цены

Веб-сайт: http://sinomachhiglobal.ru/6-5-truck-mounted-crane-sq10.html

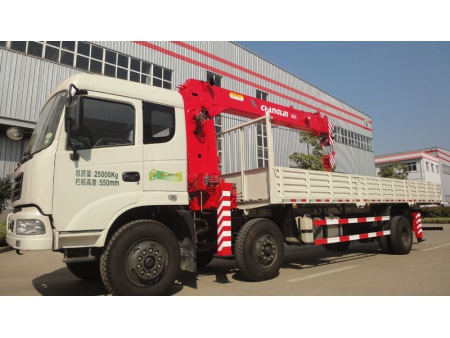

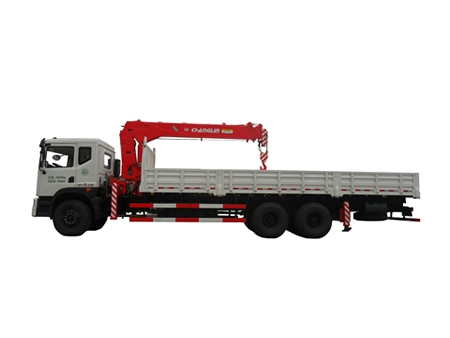

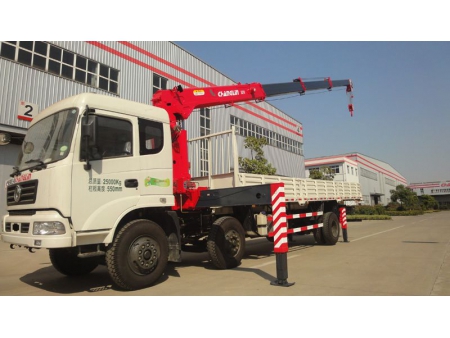

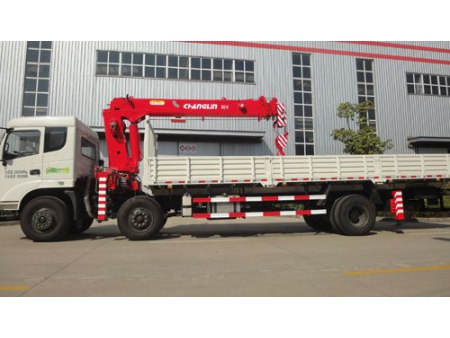

Кран-манипулятор SQ10 с прямой стелой, установленный на шасси грузового автомобиля, оснащен планетарным редуктором, благодаря которому достигается стабильное вращение крана вокруг своей оси на 360°.
Размах передних аутригеров КМУ увеличен до 5.56 метров.
Что касается заднего аутригера, то базовая комплектация оснащена фиксированными аутригерами. По запросу заказчика мы можем установить гидравлические задние опоры, что позволит повысить устойчивость и приспособляемость крана к сложным условиям работы.

Информационно-консультационное сообщение

Шестиугольная форма стрелы гарантирует превосходную поперечную устойчивость подъемного оборудования.
Управляемый с помощью главного распределителя кран допускает работу рычагов с обеих сторон.
Боковые упоры (аутригеры) контролируются отдельными клапанами. Неправильная эксплуатация не допускается благодаря применению переключающим клапанам.
Ограничитель высоты, устройство защиты от сильного ветра и светодиодные лампы высокой мощности идут в стандартной комплектации крано-манипуляторной установки.
Для более безопасной эксплуатации кран может быть дополнительно оснащен ограничителем грузового момента.

Технические параметры:

№ п/п	Наименование			Ед. измерения	Параметры
1	Макс. грузовой момент			кН.м	250
2	Макс. грузоподъемность			кг	10000
3	Макс. рабочая высота			мм	13300
4	Длина стрелы (полностью втянутая)			мм	4360
5	Максимальная высота подъема (от земли)			мм	Примерно 16600
6	Коэффициент подъема				6/4
7	Макс. угол подъема стрелы			(°)	75
8	Мин. угол подъема стрелы			(°)	0
9	Боковой размах передней опоры			мм	2114~5560
10	Боковой размах задней опоры			мм	2200
11	Макс. скорость подъема	Главный крюк (одиночный трос)	Подъем	м/мин	60
11	Макс. скорость подъема	Главный крюк (одиночный трос)	Опускание	м/мин	60
12	Скорость вращения			об/мин	≤2.5
13	Угол поворота			°	Полный оборот на 360 °
14	Вес крана			кг	4036 (вкл. заднюю опору)
15	Топливный насос			-------------	Шестеренчатый насос
16	Емкость топливного бака			л	170
17	Рабочее давление гидравлической системы			МПа	23
18	Поток гидравлической системы			л/мин	80

Рабочие характеристики крана-манипулятора:

Нагрузка (кг) Радиус (м)	Масса груза (кг)
Нагрузка (кг) Радиус (м)	Стрела, 1 секция	Стрела, 2 секции	Стрела, 3 секции	Стрела, 4 секции
2.5	*10000	6700	5000	4400
3.0	*8400	6500	5350	4200
3.5	7300	6000	5200	4000
4.0	6500	5400	4800	3950
5	6000 (4.4)	4500	4000	3200
6		3800	3500	2900
7		3400	3000	2500
8		2900 (7.4)	2600	2300
9			2400	2200
10			2100	2000
11			1900 (10.4)	1700
12				1400
13				1300 (13.3)
14
16
Коэффициент усиления	Для показателей, помеченных «*» коэффициент усиления составляет 6, для остальных – 4.

Примечание:

Номинальная грузоподъемность крана включает вес крюка (108 кг) и других подъемных приспособлений. Кронштейн должен стоять на ровной и твердой поверхности.
Фактический подъемный вес зависит от фактического радиуса действия.
Если длина стрелы превышает 6 м, кронштейн должен полностью выдвигаться.
Параметры в приведенной выше таблице не допускают отклонения стрелы.
