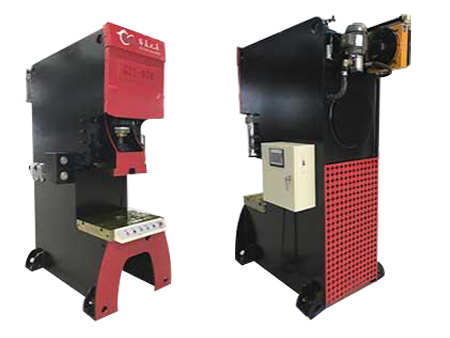

Высокоскоростной прецизионный пресс открытого типа
Запрос цены
Высокоскоростной прецизионный пресс открытого типа поддерживает функцию двуручного управления, экстренной остановки и замедленного перемещения вверх/вниз. Пользователь может выбрать автоматический, полуавтоматический и замедленный режим в зависимости от его потребности.
- J96CY-15T
- J96CY-25T
- J96CY-40T
- J96CY-63T
- J96CY-80T
- J96CY-100T
- J96CY-1255T
Этот продукт был снят с производства и более не предлагается.
Характеристики
- Сварной корпус С-образной формы характеризуется отличной прочностью и минимизированной деформацией.
- Система ПЛК Siemens PLC и сенсорный экран обеспечивают точность обработки.
- Ползунок аккуратно располагается в нижнем положении во время работы машины, ошибка составляет ±0.01.
- Положение может быть отрегулировано.
- Максимальное давление масла обеспечивает высокое давление, стабильное функционирование и большой диапазон настраивания давления.
- Заказчику доступно несколько вариантов уплотнения гидроклапана: Huade, NOK Япония или DingZing Тайвань.
- Две скорости движения вниз: быстрое продвижение и автоматическое функционирование. В обоих случаях улучшена производительность, защищена пресс-форма и улучшено качество обработки детали.
- Два цикла начального режима: кнопочный и педальный.
- Может быть выбрано устройство инфракрасной защиты или охлаждающее устройство в зависимости от потребности заказчика. Нижняя мертвая точка может быть отрегулирована при помощи кодировщика или оптической линейки.
Параметры
Модель | J96CY-15T | J96CY-25T | J96CY-40T | J96CY-63T | J96CY-80T | J96CY-100T | J96CY-1255T | |
Номинальное давление кН | 150 | 250 | 400 | 630 | 800 | 1000 | 1250 | |
Максимальное рабочее давление жидкости мПа | 24 | 24 | 24 | 24 | 24 | 24 | 24 | |
Максимальный шаг ползуна мм | 70 | 80 | 100 | 120 | 130 | 140 | 140 | |
Максимальная закрытая высота мм | 240 | 260 | 320 | 390 | 420 | 460 | 460 | |
Регулирование высоты пресс-формы мм | 45 | 70 | 80 | 80 | 100 | 100 | 100 | |
Глубина захода мм | 175 | 210 | 235 | 260 | 310 | 310 | 350 | |
Высота стола над уровнем земли мм | 700 | 740 | 740 | 750 | 760 | 800 | 870 | |
Максимальная скорость мм/с | 80 | 225 | 265 | 220 | 220 | 210 | 210 | |
Рабочая скорость мм/с | 30 | 14 | 14 | 16 | 15 | 14 | 14 | |
Скорость возврата мм/с | 120 | 99 | 118 | 195 | 180 | 165 | 165 | |
Размеры основы ползуна | Ширина мм | 200 | 250 | 320 | 440 | 500 | 500 | 600 |
Длина мм | 180 | 220 | 270 | 320 | 400 | 400 | 500 | |
Отверстие пресс-формы мм | Φ40 | Φ40 | Φ50 | Φ50 | Φ60 | Φ60 | Φ60 | |
Размер нижней матрицы пресса | Ширина мм | 480 | 600 | 630 | 710 | 850 | 850 | 1000 |
Длина мм | 320 | 400 | 450 | 500 | 600 | 600 | 65 | |
Внутренний диаметр мм | Φ100 | Φ100 | Φ150 | Φ150 | Φ180 | Φ180 | Φ200 | |
Размеры | Ширина мм | 800 | 1160 | 1100 | 1250 | 1370 | 1350 | 1600 |
Длина мм | 900 | 1155 | 1260 | 1450 | 1630 | 1630 | 1850 | |
Высота мм | 1700 | 1900 | 1980 | 2270 | 2500 | 2500 | 3400 | |
Мощность двигателя кВт | 5.5 | 5.5 | 5.5 | 5.5 | 7.5 | 7.5 | 11 | |
Вес кг | 1000 | 1400 | 2000 | 3500 | 5800 | 5800 | 8000 | |
