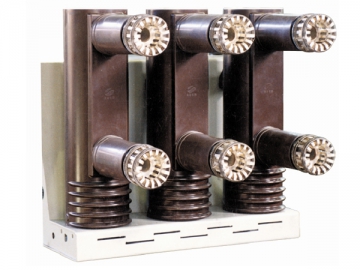

Вакуумный выключатель ZN12-12
Вакуумные выключатели ZN12-12 произведены с использованием технологий компании Siemens и являются трехфазными AC 50Гц высоковольтными выключателями для внутренней установки с номинальным напряжением 12 кВ. Оборудование подходит для использования в качестве управляющего и защитного оборудования для систем передачи и распределения энергии на подстанциях, электростанциях, и др. Выключатели подходят для прерывания тока при часто возникающих перегрузках.
Данное оборудование выполнено в простой структуре и обладает высокими выключательными возможностями, обеспечивает широкий спектр функций, не является взрывоопасным и имеет долгий срок эксплуатации. Выключатель имеет механизм аккумулирования пружинной энергии , который может управляться как при помощи АС или DC , так и вручную.
Особенности
1.Выключатели данной модели разработаны специально для энергоблоков тепловой электростанции с производительностью более 300,000 киловатт.
2. Установка производится в местах с высотой до 2, 000 метров.
3. Оборудование способно работать даже при очень низких температурах (-40℃).
4. Возможны различные параметры между фазного расстояния.
5. Работа выключателя батареи конденсаторов отличается высокой надежностью.
6. Механическая долговечность оборудования достигает 20, 000 раз.
7. Возможен тип ТН.
8. Выключатели рассчитаны отключения различных уровней.
Условия эксплуатации
1. Высота: ≤ 2,000м
2. Температура окр. среды: -25℃~ 40℃ (-40℃) *
3. Относительная влажность средне-дневная≤95%, средне-месячная≤90%.
4. Сейсмостойкость: ≤ 8 баллов
5. Оборудование устанавливается в местах , не содержащих взрывоопасных или легко воспламеняющихся веществ и коррозийных газов и не подверженных интенсивным вибрациям. (Данный тип выключателей может использоваться в условиях повышенной температуры и влажности, а так же при наличии соленых испарений и плесени.)
Замечание: При дальнейшей эксплуатации оборудования в условиях, отмеченных *, покупатель должен заранее сообщить об этом производителю при составлении заказа.
Технические параметры
| Параметры | Единицы измерения | Модель/Показатель | |||||||||
| I | II | III | IV | V | VI | VII | VIII | IX | X | ||
| Количество отключений при коротком замыкании | раз | 50 | 30 | 12 | |||||||
| Коммутационный цикл | | O-0.3сек-СО-180сек- СО | О-180сек- СО -180сек- СО | ||||||||
| Импульсное выдерживаемое напряжение при ударах молнии (полный период) | kВ | 75 | |||||||||
| Номинальное кратковременное выдерживаемое напряжение промышленной частоты (1мин) | kВ | 42 | |||||||||
| Время замыкания | мсек | ≤ 75 | |||||||||
| Время размыкания | мсек | ≤ 60 (50) | |||||||||
| Механическая долговечность | раз | 20000 (I~IV) 10000(V~X) | |||||||||
| Номинальное количество отключений | раз | 20000 (I~IV) 10000(V~X) | |||||||||
| Мощность аккумулятора | Вт | 275 | |||||||||
| Номинальное напряжение аккумулятора | В | ≈110 220 AC、DC | |||||||||
| Время аккумулирования | сек | ≤ 15 | |||||||||
| Номинальное напряжение замыкающего электромагнита | В | DC =110 220 | |||||||||
| Номинальное напряжение размыкающего электромагнита | В | DC =110 220 | |||||||||
| Номинальное напряжение шунтового расцепителя | В | ≈110 220 AC、DC | |||||||||
| Номинальное напряжение выключателя нулевого напряжения | В | ≈110 220 AC、DC | |||||||||
| Номинальный ток максимального расцепителя тока | A | 5 | |||||||||
| Номинальный ток вспомогательного выключателя | A | AC10 DC5 | |||||||||
| Ход контакта | мм | 11 ± 1 | 11 ± 1 | 11 ± 1 | |||||||
| Подвижный контакт | мм | 8 ± 2 | 8 ± 2 | 4 | |||||||
| Скорость замыкания | м/сек | 0.6~1.8 | |||||||||
| Скорость размыкания | м/сек | ≥ 1 | |||||||||
| Время отскакивания контакта при замыкании. | мсек | ≤ 2 | |||||||||
| Расстояние между фазами | мм | 210 ± 1.5 | 230 ± 1.5 | 250 ± 1.5 | 275 ± 1.5 | 280 ± 1.5 | |||||
| Одновременность замыкания и размыкания трех фаз | мсек | ≤ 2 | |||||||||
| Сопротивление контура в каждой фазе | μΩ | ≤ 35 | |||||||||
| Замечание: Когда расстояние между подвижным и статическим контактами составляет 6 мм, скорость замыкания остается на среднем уровне. Скорость размыкания так же остается средней, при расстоянии между подвижным и статическим контактов 6 мм. Зазор между контактами дугогасительной камеры составляет 8±1vv (31.5kA, 40kA) для Siemens и 8 1 0мм (31.5kA); 8 ± 1мм(40kA) для Westinghouse (США) . | |||||||||||
Компания BBE является специализированным китайским производителем и поставщиком вакуумных выключателей . мы так же предлагаем распределительные устройства с выдвижными элементами, распределительные устройства с элегазовой изоляцией в металлическом корпусе, низковольтные распределительные устройства с выкатными элементами и др.
