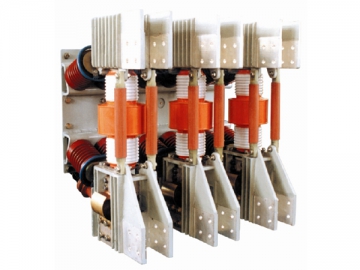

Вакуумный выключатель ZN65A-EP
Вакуумный выключатель ZN65A-EP является оборудованием с полюсными компонентами и эффективной системой уплотнений, разработанный на базе переключателей серии ZN65A. Для герметизации вакуумной трубы ,проводящего контура, изоляционной защиты и других компонентов используется эпоксидная смола, что позволяет избежать использования разделительных элементов и усилить устойчивость к загрязнениям и механически повреждениям.
Наши вакуумные выключатели оснащены интегрированной системой аккумулирования пружинной энергии в качестве основного рабочего механизма , которая управляется при AC, DC или вручную. Оборудование выполнено в простой структуре и отличается удобством в управлении и техническом обслуживании и долговечностью. Данная продукция может использоваться в качестве защитного и управляющего устройства для трехфазных электросистем АС с номинальным напряжением 12кВ и номинальной частотой 50 Гц на подстанциях, электростанциях , горно-добывающих объектах и др.
Условия эксплуатации
1. Высота: ≤2,000м
2. Температура окружающей среды: -25℃~ 40℃
3 Относительная влажность средне-дневная≤95%, средне-месячная≤90%
4. Место использования не должно содержать взрывоопасных или легко воспламеняющихся веществ и коррозийных газов, а так же не быть подверженным интенсивным вибрациям.
Технические параметры
| No. | Параметры | Единицы | Показатель | |
| 1 | Номинальное напряжение | кВ | 12 | |
| 2 | Номинальная частота | Гц | 50 | |
| 3 | Импульсное выдерживаемое напряжение при ударах молнии (пик) | кВ | 75 (85 для выключения 40KA) | |
| 4 | Выдерживаемое напряжение промышленной частоты 1 мин | кВ | 42 (48 для выключения 40KA) | |
| 5 | Номинальный ток | A | 630 1250 | 1250 1600 2000 2500 3150 |
| 6 | Номинальный номинальный ток отключения при коротком замыкании | KA | 31.5 | 40 |
| 7 | Номинальный ток замыкания при коротком замыкании | KA | 80 | 100 |
| 8 | Номинальная амплитуда максимально выдерживаемого тока | KA | 80 | 100 |
| 9 | Номинальный кратковременно допустимый сквозной ток | KA | 31.5 | 40 |
| 10 | Номинальная длительность короткого замыкания | сек | 4 | |
| 11 | Номинальная рабочая последовательность | | О -0.3сек- СО -180сек- СО | |
| 12 | Число отключений при коротком замыкании | раз | 50 | |
| 13 | Номинальное напряжение размыкающего и замыкающего электромагнита | В | DC 110, 220 | |
| 14 | Ток в катушке размыкающего и замыкающего электромагнита | A | 1.9, 1.1 | |
| 15 | Номинальное напряжение аккумулятора | В | AC/DC 110/220 | |
| 16 | Номинальная мощность аккумулятора | Вт | 200 | |
| 17 | Время аккумулирования | сек | ≤ 15 | |
| 18 | Максимальный расцепитель тока | A | 5 | |
| 19 | Механическая долговечность | раз | 30000(20,000 для 40KA) | |
| 20 | Номинальный ток отключения батереи конденсаторов | A | 630 | |
| 21 | Ток отключения зарядных кабелей | A | 25 | |
Являясь китайским производителем и поставщиком вакуумных выключателей , наша компания так же предлагает выключатели в пластмассовом корпусе , низковольтные распределительные устройства с выкатными элементами, высоковольтные вакуумные контакторы и др.
