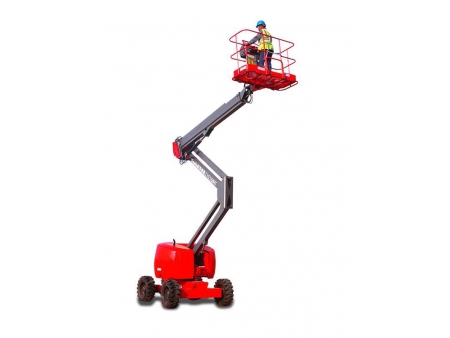

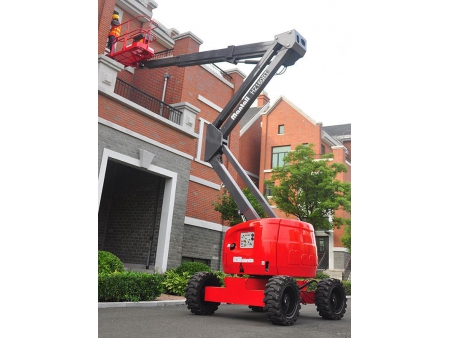

Коленчатый подъемник, HZ160RT/HZ160JRT
Самоходные коленчатые подъёмники Mantall серии HZ160RT/HZ160JRT предназначены для работы на высотах до 16 метров. Они выполняют точное перемещение и подъем платформы в различных направлениях, позволяя достигать труднодоступные зоны и избегать препятствияй. Поворотная башня (360°) и рабочая платформа, которая может перемещаться вверх, вниз, влево и вправо, облегчают выполнение даже сложных строительных и монтажных задач. За счет тихих шин, не оставляющих следов, наши поворотные подъёмники также подходят для работы в помещениях.
Коленчатые подъёмники оснащены полностью пропорциональным управлением с датчиками эффекта Холла и интеллектуальным управлением по CAN-шине. Это позволяет оператору выполнять несколько действий одновременно, а также упрощает обслуживание и модернизацию оборудования.
- Платформа с автоматическим выравниванием
- Гидравлический поворот платформы
- Полностью пропорциональное управление с датчиками эффекта Холла
- Система подтверждения движения
- Проводка переменного тока на платформе
- Звуковой сигнал
- Счетчик моточасов
- Датчик наклона
- Привод с положительным сцеплением
- Двигатель с двумя скоростями
- Аварийный насос
- Интеллектуальное управление по CAN-шине
- Датчик перегрузки
- Увеличенная платфора 2,4 м
- Маятниковая дверца платформы
- Альтернативный рычажный привод платформы
- Воздушная магистраль к платформе
- Охладитель гидравлического масла
- Комплект для работы в агрессивной среде
- Комплект воздушной защиты от ударов
- Лоток для инструментов
- Сигнальные комплекты
- Рабочие фонари на платформе
| Модель | HZ140RT/HZ140JRT | HZ160RT/HZ160JRT | HZ180JRT | HZ200JRT | HZ260JRT |
| Макс. рабочая высота, м | 14 | 16 | 18 | 20 | 26 |
| Макс. высота платформы, м | 12 | 14 | 16 | 18 | 24 |
| Макс. вылет стрелы, м | 7,01/7,08 | 8,19/8,4 | 9,5 | 11,1 | 15,1 |
| Макс. проход под стрелой, м | 6,27/6,5 | 7,09/7,71 | 7,6 | 8,9 | 10,3 |
| Макс. грузоподъемность, кг | 230 | 230 | 230 | 230 | 230 |
| Размер платформы B*C*A, м | 1,8×0,76×1,17 | 1,8×0,76×1,17 | 1,83×0,76×1,1 | 2,4×0,9×1,1 | 2,4×0,9×1,1 |
| Общая высота в собранном состоянии D, м | 2,30 | 2,30 | 2,50 | 2,50 | 2,70 |
| Общая длина в собранном состоянии E, м | 5,63/6,58 | 6,14/6,87 | 8 | 8,60 | 9 |
| Ширина F, м | 2,00 | 2,00 | 2,30 | 2,50 | 2,50 |
| Колесная база G, м | 2,00 | 2,00 | 2,10 | 2,50 | 2,8 |
| Дорожный просвет H, м | 0,36 | 0,36 | 0,36 | 0,35 | 0,33 |
| Вращение башни | 360° (прерывистое) | 360° (прерывистое) | 360° (прерывистое) | 360° (прерывистое) | 360° (прерывистое) |
| Отклонение задней части при повороте, м | 0 | 0 | 0 | 0 | 0 |
| Вращение платформы | 0/180° | ||||
| Вращение стрелы | 0/140° (только HZ140JRT) | 0/140° (только HZ160JRT) | 0/135° | 0/137° | 0/135° |
| Выравнивание платформы | Гидравлическое | Гидравлическое | Гидравлическое | Гидравлическое | Гидравлическое |
| Скорость перемещения в сложенном положении, км/ч | 3,0 (4W: 7,0) | 4,9 (4W: 7,0) | 4,8 | 4,8 | 4,8 |
| Скорость перемещения в разложенном положении, км/ч | 1.0 | ||||
| Преодолеваемый подъем (устойчивость), % | 30 (4WD: 45) | 30 (4WD: 45) | 30 (4WD: 45) | 30 (4WD: 45) | 30% |
| Кол-во ведущих колес | 2/4WD | 2/4WD | 4WD | 2/4WD | 2WD |
| Кол-во управляемых колес | 2 | 2 | 2 | 2 | 2 |
| Напряжение системы, В | DC12 | DC 12 | DC12 | DC12 | DC12 |
| Управление | Электрическое пропорциональное управление | Электрическое пропорциональное управление | Электрическое пропорциональное управление | Электрическое пропорциональное управление | Электрическое пропорциональное управление |
| Мин. внешний радиус поворота, м | 4,0 | 4,0 | 4,5 | 5,4 | 4,5 |
| Мин. внутренний радиус поворота, м | 2,30 | 1,7 | 1,7 | 2,2 | 2,1 |
| Макс. поперечная сила, Н | 400 | 400 | 400 | 400 | 400 |
| Макс. угол наклона | 3° | 3° | 3° | 3° | 3° |
| Макс. скорость воздушного потока, м/с | 12,5 | 12,5 | 12,5 | 12,5 | 12,5 |
| Емкость гидравлического бака, л | 70 | 70 | 170 | 170 | 170 |
| Емкость топливного бака, л | 65 | 65 | 140 | 85 | 140 |
| Размер шин, мм | 33*12-20 | 33*12-20 | 355/55D-625 | 355/55D-625 | 385/55D-24; монолитные шины |
| Двигатель | Дизельный двигатель Perkins 404D | Дизельный двигатель Perkins 404D | Yanmar 4TNV88 | Yanmar 4TNV88 | Cummins QSFT2.8-C |
| Общая масса, кг | 5,6/6,3 | 6,35/6,8 | 8,42 | 11,985 | 13 |
- HZ160RT
- HZ160JRT
