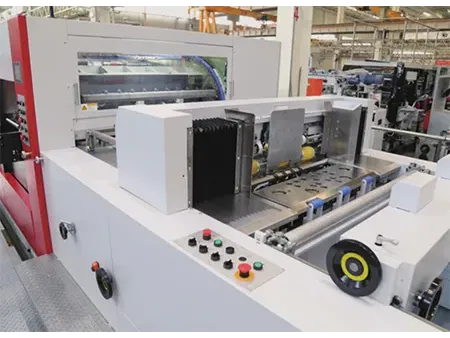

Автоматический высекальный пресс (6000 листов/ч)
MK Ecocut 130CS
MK Ecocut 130CS представляет собой высекальную машину с секцией удаления облоя для обработки гофрокартона форматом до 1300×960 мм и толщиной от 1 до 5 мм.
Машина оснащена системой быстрой смены штанцформы, устройством удаления кромки захвата и подъемным устройством стопы в рамках одной компактной конструкции. При этом, компактная конструкция, низкое энергопотребление и совместимость с различными типами продукции позволяют использовать высекальную машину Ecocut 130CS для создания среднеформатного и крупноформатного производства.
Оборудование увеличивает плавность транспортировки листа и точность высечки. Идеальное удаление облоя и отходов в сочетании с точным выравниванием стопы гарантируют безупречное качество готовых заготовок.
Высокая производительностьПроизводительность установки достигает 6000 листов в час, а встроенная система быстрой смены штанцформы увеличивает время бесперебойной работы оборудования. Данные преимущества позволяют легко сформировать комплексную линию обработки бумаги.
Прочная и гибкая конструкцияПрочная стальная конструкция высокого качества увеличивает срок службы высекальной машины. Оборудование поддерживает широкий спектр материалов и подходит как для длинных, так и для коротких производственных тиражей.
| Макс. формат листа | 1300×960 мм |
| Мин. формат листа | 550×500 мм |
| Макс. размер высечки | 1300×945 мм |
| Внутренний размер рамки под штамп | 1360×970 мм |
| Поле захвата | 9-17 мм |
| Характеристики материала | 1-5 мм (гофрокартон типов E, B, C, A)* |
| Макс. давление | 200 т |
| Макс. скорость | 6000 листов/ч** |
| Макс. высота стопы самонаклада | 200 мм (нижняя подача) |
| Макс. высота стопы приемки: | 1300 мм (включая паллету, режим высокостапельной приемки) 180 мм (режим счетной укладки на конвейер) |
| Мощность основного двигателя | 11 кВт |
| Вес машины | 30000 кг |
| Габариты | 7250×3400×2650 мм |
| Требования к источнику сжатого воздуха | Давление: 0.6-0.7 МПа Расход воздуха: >0.8 м³/мин |
| *Скорость и точность работы машины могут различаться в зависимости от модели оборудования. **Плоскостность листа должна соответствовать национальному стандарту GB/T 6544-2008. Коробление каждого отдельного листа гофрокартона не должно превышать 20 мм. | |
- Механизм нижней вакуумной подачи на базе запатентованной технологии MK, предотвращающий появление царапин на листах, а также улучшающий транспортировку листов нестандартной формы
- Подача листа с помощью высокомоментного серводвигателя
- Точное позиционирование листа перед передними упорами
- Система контроля передних упоров и обнаружения двойного листа
- Автоматическая регулировка бокового держателя секции подачи
- Пневматическая система бокового выравнивания, регулируемая электронными рычагами
- Комплект боковых толкающих упоров с обеих сторон для точного бокового позиционирования листа
- Максимальное давление высечки: 200 тонн
- Система контроля холостого хода
- Система обнаружения выпадения листа
- Система центрального позиционирования высекальной плиты
- Пневматическая система фиксации
- Воздушная подушка для замены высекальной плиты
- Регулируемая высекальная плита
- Пневматическое подъемное устройство верхней рамки удаления облоя.
- Система центрального позиционирования рамки удаления облоя.
- Стандартная комплектация включает систему удаления кромки захвата и устройство удаления тестовых листов
- Устройство выравнивания стопы
- Комбинированное пневматическое/автоматическое вспомогательное приемное устройство
- Доступны два режима приемки: высокостапельная приемка и конвейерный режим (стандартная комплектация оборудована режимом высокостапельной приемки, при которой после завершения приемки стопа извлекается вместе с паллетой)
- Автоматическая система смазки основных подвижных узлов
- Сокращение времени технического обслуживания
- Увеличенный срок службы оборудования
- Импортный датчик давления для контроля деформации плиты
- Автоматическая остановка машины при превышении максимального давления
- Модульная конструкция электрических компонентов управления
- Соответствует всем стандартам безопасности
- Оптимизированная система управления оборудованием
