Высоковольтный выключатель с магнитным управлением

Запрос цены

О нас: http://hvpower-equip.ru/magnetic-control-pole-mounted-circuit-breaker.html

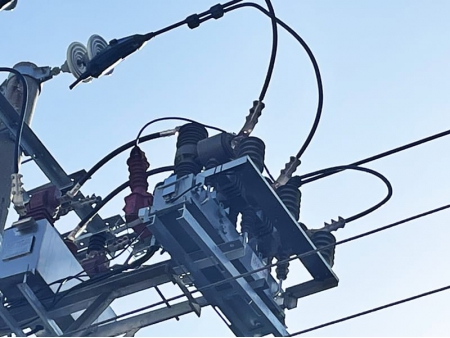

Серия высоковольтных выключателей с магнитным управлением HZW32-12/M630 - это уличное распределительное устройство с номинальным напряжением 12 кВ и трехфазной частотой переменного тока 50 Гц. Оно предназначено главным образом для размыкания тока нагрузки, токов перегрузки и короткого замыкания в энергосистемах. Этот автоматический выключатель может использоваться в качестве секционирующего выключателя на 12 кВ в распределительных магистральных линиях, ответвлениях и кольцевых сетях городских электрических сетей, а также в качестве входного выключателя для сельских сетей, промышленных и горнодобывающих предприятий, жилых районов и строительных площадок.

Технические характеристики

Номинальное напряжение (кВ): 12

Номинальный ток (А)630/1250

Номинальная частота (Гц): 50/60

Режим работы: Ручной/автоматический

Номинальный ток кратковременного удержания (кА): 20/25

Продолжительность кратковременного выдерживаемого тока (с): 4

Пиковый номинальный выдерживаемый ток (кА): 50/63

Выдерживаемое напряжение промышленной частоты (кВ): 34 (влажное состояние); 42 (сухое состояние)

Импульсное выдерживаемое напряжение при ударах молнии (кВ): 75

Вес (кг): 150

Функция управления и эксплуатации: Доступен удалённый контроль

Изоляция: Вакуумный прерыватель и комбинированная изоляция

Особенности

Эффективное вертикальное движение: Механизм обеспечивает полностью вертикальное движение для повышения эффективности работы.

Уменьшенное количество движущихся частей: В комплект входят только подвижный железный сердечник, шатун и подвижный контакт, что обеспечивает малую массу и высокую скорость перемещения.

Упрощенный механизм: Благодаря высокой твердости магнитного материала подвижный и неподвижный железные сердечники могут непосредственно сталкиваться, что устраняет необходимость в контактной буферизации, упрощает механизм и облегчает регулировку перегрузки и контактного давления.

Высокая экологическая стабильность: Магнитный материал обладает высокой температурой размагничивания, что обеспечивает высокую адаптируемость к окружающей среде и высокую стабильность.
