Шахтные подъемные машины

Запрос цены

О нас: http://citicheavyindustries.ru/mine-hoists.html

Выдающийся мировой поставщик шахтных подъемников и услуг в сфере обработки минерального сырья

Являясь надежным мировым производителем и поставщиком оборудования для переработки полезных ископаемых, компания CITIC Heavy Industries (CITIC HIC) накопила более чем 60-летний опыт в разработке и производстве шахтного подъемного оборудования. Более 7000 комплектов произведенных нами шахтных подъемных систем говорят о том, что мы понимаем структуру системы и имеем возможность предоставлять клиентам по всему миру безопасные, надежные, энергосберегающие и высокоэффективные решения в данной сфере.

Основные характеристики комплексной шахтной подъемной системы CITIC HIC

CITIC HIC — ведущая компания, специализирующаяся на проектировании и производстве комплексных шахтных подъемных систем, а также механических, гидравлических и электрических систем на внутреннем рынке
Технология автоматического управления полным технологическим процессом
Мощная трансмиссионная система с одним приводом / двумя приводами позволяет удовлетворять производственные потребности крупных горнодобывающих предприятий.
Постоянный контроль крутящего момента и многоканальные гидравлические тормозные системы обеспечивают безопасную эксплуатацию подъемного оборудования.
Независимо разработанные базовые технологии механических, гидравлических и электрических систем обеспечивают высокую надежность при любых обстоятельствах.
Удаленный мониторинг и интеллектуальная диагностика неисправностей помогают повысить эффективность работы.
Комплексное обслуживание позволяет быстро реагировать на потребности пользователей в отношении механических, гидравлических и электрических систем.

Конструктивные преимущества шахтного подъемника

Шахтные подъемники CITIC HIC имеют диапазон диаметров от Ø1,3 до Ø6,5 м
Различные варианты трансмиссионных систем шахтных подъемников

Одномоторный привод с редуктором

Двухмоторный привод с редуктором

Одномоторный безредукторный привод

Двухмоторный безредукторный привод

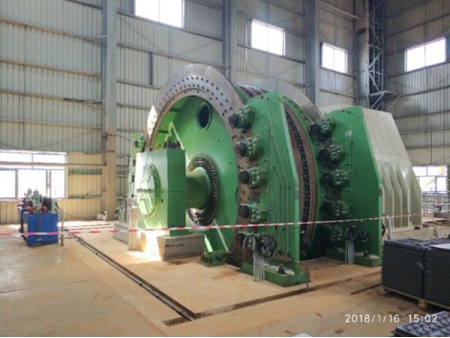

Производственная мощность крупногабаритного шахтного подъемника

С 2000 года по сегодняшний день CITIC HIC изготовила более 200 шахтных подъемников диаметром более 4,5 м и более 16 шахтных подъемников глубиной подъема более 1000 м, среди которых шахтный подъемник с несколькими канатами Ø6,5 м, который является крупнейшим шахтным подъемником на внутреннем рынке.

Технические характеристики

Многоканатный фрикционный подъемник напольного типа

Модель	Диаметр фрикционного колеса	Коэффициент трения	Трос из стальной проволоки				Максимальная скорость подъема		Диаметр головного шкива	Модель редуктора	Вращающаяся часть	Вес головного шкива	Габариты
			Макс. перепад статического разрывного усилия	Макс. статическое разрывное усилие	Макс. диаметр	Интервал	с редуктором	без редуктора			Вес (без учета двигателя и направляющего колеса)
	м		кН	кН	мм	мм	м/с	м/с	м		т	т	м
JKMD-1.6×4 Ⅰ	1.60	0.25	30	105	16	250	8.0	-	1.60	ZZDP560	2.8	2×1.56	5.2×3.3×2.2
JKMD-1.85×4 Ⅰ	1.85		45	155	20		10.0	16.0	1.85	ZZDP710	6.2	2×2.1	6.2×3.8×2.5
JKMD-2×4 Ⅰ	2.00		55	180	22				2.00		6.3	2×2.5	6.6×3.9×2.7
JKMD-2.25×2 Ⅰ	2.25		40	115	24	300			2.25	ZZDP630	5.6	2×1.9	5.5×4.2×2.8
JKMD-2.25×4 Ⅰ			65	215						ZZDP800	6.3	2×2.6	6.8×4.2×2.8
JKMD-2.8×4 Ⅰ	2.80		100	335	30		15.0		2.80	ZZDP1000	10.8	2×3.4	7.5×4.8×2.65
JKMD-2.8×4 Ⅲ										-	8.5		4.7×4.8×2.65
JKMD-3×4 Ⅰ	3.00		140	450	32				3.00	ZZDP1120	15.5	2×3.7	8.6×4.95×3.7
JKMD-3×4 Ⅲ										-	8.8		4.7×4.95×3.7
JKMD-3.25×4 Ⅰ	3.25		160	520	36				3.25	ZZDP1250	14.8	2×4.0	8.5×5.0×3.8
JKMD-3.25×4 Ⅲ										-	12.0		5.5×5.4×3.9
JKMD-3.5×4 Ⅰ	3.50		180	570	38				3.50	ZZDP1250	15.5	2×6.0	8.2×5.4×4.2
JKMD-3.5×4 Ⅲ										-	14.0		5.6×5.6×4.2
JKMD-4×4 Ⅰ	4.00		270	770	44	350			4.00		23.6	2×8.9	10.5×6×4.7
JKMD-4×4 Ⅲ											20.5		6.0×4.7×4.7
JKMD-4.5×4 Ⅲ	4.50		340	980	50				4.50		28.0	2×10.6	6.2×5.3×5.3
JKMD-5×4 Ⅲ	5.00		400	1250	54				5.00		30.0	2×14.0	6.3×5.7×5.7
JKMD-5.5×4 Ⅲ	5.50		450	1450	60				5.50		36.7	2×16.4	6.5×6.1×6.1
JKMD-5.5×4 Ⅳ												2×17.0	8.5×6.1×6.1
JKMD-5.7×4 Ⅳ	5.70		470	1550	62				5.70		55.0	2×22.5	8.5×6.3×6.3
JKMD-6×4 Ⅲ	6.00		500	1650	64				6.00		42.5	2×23.0	6.5×6.6×6.6
JKMD-6×4 Ⅳ											60.0		9.0×6.6×6.6
JKMD-6.2×4 Ⅲ	6.20			1700	66				6.20		45.5	2×23.5	6.5×6.8×6.8

Многоканатный фрикционный подъемник мачтового типа

Модель	Диаметр фрикционного колеса, м	Коэффициент трения	Трос из стальной проволоки					Максимальная скорость подъема		Диаметр направляющего колеса	Модель редуктора	Вес вращающейся части (без учета двигателя и направляющего колеса)	Вес направляющего колеса	Габариты
			Макс. перепад статического разрывного усилия	Макс. статическое разрывное усилие		Макс. диаметр	Интервал
				С направляющим колесом	Без направляющего колеса			с редуктором	без редуктора
			кН	кН		мм	мм	м/с		м		т	т	м
JKM-1.3×4 I	1.3	0.25	30	—	105	16	200	5	16	—	ZZDP560	2.86	—	5×3.2×1.83
JKM-1.6×4 I	1.6		40	—	150	20		8				4		6.4×3.6×2.1
JKM-1.85×4 I	1.85		45/50	150	165	22		10		1.85	ZZDP710	5.8	1.4	6.7×3.7×2.5
JKM-2×4 I	2		55	180						2		6.1	1.45	6×3.8×2.64
JKM-2×5 I			55	230		24				2		6.5	2.2	6.2×3.8×2.64
JKM-2.25×2 I	2.25		30	105			300			2.25	ZZDP 560	4.5	1.35	4.08×4.1×2.8
JKM-2.25×4 I			65	215			200				ZZDP 800	6.2	1.5	6.3×4.2×2.8
JKM-2.8×4 I	2.8		100	335		30	250	15		2.8	ZZDP1000	9.5	2.65	7.5×4.8×3.6
JKM-2.8× 4Ⅲ											—	9.7	2.8	5×4.9×3.6
JKM-2.8×6Ⅰ			160	520							ZZDP1120	11.6	3.7	8.5×4.9×3.4
JKM-2.8× 6Ⅲ											—	12		6×4.9×3.4
JKM-3×4Ⅰ	3		140	450		32	300			3	ZZDP1120	15.5	4.5	8.6×4.95×3.7
JKM-3×4Ⅰ											—	12.5	4.8	5×5.1×3.7
JKM-3.25×4Ⅰ	3.25		160	520		36				3.25	ZZDP1250	13.8	5	8.5×5.2×4.1
JKM-3.25×4Ⅲ											—	12.5		5.3×5.2×4.1
JKM-3.5×4Ⅰ	3.5		180	570		38				3.5	ZZDP1250	15.2	5.2	8.5×5.4×4.2
JKM-3.5× 4Ⅲ											—	14.2		5.5×5.4×4.2
JKM-3.5× 6Ⅲ			270	860				—				21.1	6.5	7×5.4×4.2
JKM-4×4Ⅰ	4			770		44				4		23.5	5.6	10.5×4.7×4.7
JKM-4× 4Ⅲ												20.2		5.8×4.7×4.7
JKM-4× 6Ⅲ			340	1200								27.5	7.5	6.5×4.7×4.7
JKM-4.5× 4Ⅲ	4.5			980		50				4.5		28.1	7.7	6.1×5.3×5.3
JKM-4.5×6Ⅲ			440	1450								33.3	11.9	6.5×5.3×5.3
JKM-4.5×6Ⅳ												34.1		8.6×5.3×5.3
JKM-4.6× 6Ⅲ	4.6			1500		52				4.6		35.2	13	6.5×5.4×5.4
JKM-4.6×6Ⅳ												36		8.6×5.4×5.4
JKM-5× 4Ⅲ	5		400	1500		54				5		30.5	14.1	6.1×5.8×5.8
JKM-5× 6Ⅲ			500	1650								38.1	16.2	6.5×5.8×5.8
JKM-5×6Ⅳ												40.1		8.6×5.8×5.8
JKM-5.5× 4Ⅲ	5.5			1500		60	350			5.5		40	15.2	7.2×6.3×6.3
JKM-5.5×4Ⅳ												42.5		9.4×6.3×6.3
JKM-5.5× 6Ⅲ			600	2000								50.5	18.6	8.2×6.3×6.3
JKM-5.5×6Ⅳ												54		10.5×6.3×6.3

Примечания
1. Параметры в приведенной выше таблице указаны только для справки в качестве ориентира при выборе модели.
2. Номинальное передаточное число редуктора должно быть 7,35, 10,5 и 11,5.

Подъемник с одним барабаном

Модель	Барабан			Трос из стальной проволоки		Макс. высота подъема или наклонная длина			Максимальная скорость подъема	Редуктор		Частота вращения двигателя (менее)	Вес вращающейся части (без учета двигателя и головного шкива)	Габариты
	Количество	Диаметр	Ширина	Макс. статическое разрывное усилие	Макс. диаметр	Однослойная намотка	Двухслойная намотка	Трехслойная намотка		Модель	Предпочтительное передаточное число редуктора
		м		кН	мм	м			м/с			об/мин	кг	м
JK-2×1.5	1	2	1.5	60	25	295	586	914	5.2	ZZL710	20	1000	6600	Ø2.6×7.2
JK-2×1.8			1.8			366	730	1132			31.5		7200	Ø2.6×8
JK-2.5×2		2.5	2	90	31	403	802	1245	4.9	XL-30	20	750	14900	Ø3.1×8.3
											31.5
JK-2.5×2.3			2.3			473	944	1460			20		14500	Ø3.1×8.6
											31.5
JK-3×2.2		3	2.2	130	37	447	887	1378	5.9	ZZL1000	20		19000	Ø3.6×9.6
											31.5
JK-3×2.5			2.5			518	1030	1595			20		19600	Ø3.6×10.2
											31.5
JK-3.5×2.5		3.5	2.5	170	43	513	1017	—	6.9	ZZL1250	20		30000	Ø4.15×10.2
											31.5
JK-3.5×2.8			2.8			584	1161				20		31000	Ø4.15×11
											31.5
JK-4×2.7		4	2.7	245	48	568	1124		6.3	ZZ L 1400	20	600	35000	Ø4.6×12
											31.5
JK-4.5×3		4.5	3	280	56	610	1207		7	ZZ L 1600	20		38000	Ø4.9x15.5
											31.5
											20
											31.5

Примечания
1. Макс. высота подъема или наклонная длина — это исходное значение, рассчитанное в соответствии с максимальным диаметром стального троса.
2. Макс. скорость подъема получается путем расчета скорости однослойной намотки.

Подъемник с двумя барабанами

Модель	Барабан				Трос из стальной проволоки			Макс. высота подъема или наклонная длина			Максимальная скорость подъема	Редуктор		Частота вращения двигателя (менее)	Вес вращающейся части (без учета двигателя и головного шкива)	Габариты
	Количество	Диаметр	Ширина	Расстояние между двумя барабанами	Макс. статическое разрывное усилие	Макс. перепад статического разрывного усилия	Макс. диаметр	Однослойная намотка	Двухслойная намотка	Трехслойная намотка		Модель	Предпочтительное передаточное число редуктора
		м		мм	кН		мм	м			м/с			об/мин	кг	м
2JK-2×1	2	2	1	1090	60	40	25	177	346	550	7	ZZDP630B,ZZL630	11.2,20/31.5	750	9740	Ø2.6×8.2
2JK-2×1.25			1.3	1340				236	467	733					10000	Ø2.6×8.5
2JK-2.5×1.2		2.5	1.2	1290	90	55	31	215	422	670	8.8	ZZDP710,ZZL710	11.2,20/31.5		14000	Ø3.1×9.2
2JK-2.5×1.5			1.5	1590				286	564	885					14700	Ø3.1×9.5
2JK-3×1.5		3			130	80	37	282	553	873	10.5	ZZDP900A,XL-30	11.2,20/31.5		23000	Ø3.6×9.5
2JK-3×1.8			1.8	1890				353	697	1090					23500, 23800	Ø3.6×10.5， Ø3.6×10
2JK-3.5×1.7		3.5	1.7	1790	170	115	43	324	635	-	12.6	ZZDP1000A,ZZL1000	11.2,20		27000	Ø4.1×12
2JK-3.5×2.1			2.1	2190				419	823						28000	Ø4.1×13.5
2JK-4×2.1		4			245	165	50	423	831		11.2	ZZDP1250,ZZL1250	11.2,20	600	41000	Ø4.5×13
2JK-5×2.3		5	2.3	2390	350	230	62	458	895		14	ZZDP1600,ZZL1600			65000	Ø5.6×20.5
2JK-6×2.5		6	2.5	2590	500	320	75	472	920			ZZDP1800,ZZL1800	11.2,20	500	95000	Ø6.8×20.5

Модель	Барабан			Трос из стальной проволоки			Макс. высота подъема или наклонная длина			Максимальная скорость подъема	Передаточное число редуктора	Скорость двигателя
	Количество	Диаметр	Ширина	Макс. перепад статического разрывного усилия	Макс. перепад статического разрывного усилия	Макс. диаметр	Однослойная намотка	Двухслойная намотка	Трехслойная намотка	Максимальная скорость подъема		Скорость двигателя
	Количество	м		кН	кН	мм	м			м/с		об/мин
JK Z-2.8×2.2	1	2.8	2.2	185	185	40	380	795	1250	5.68	15.5	600
JK Z-3.2× 3		3.2	3	200	200	42	590	1230	1920	6.48
JK Z-3.6× 3		3.6		220	220	44	640	1320	2060	7.29
JK Z-4× 3		4		270	270	48	650	1340	2100	7.39	17
JK Z-4× 3.5		4	3.5	290	290	50	740	1530	2380	7.85	16
JK Z-4.5×3.7		4.5	3.7	360	360	56	790	1630	2530	7.94	17.8
JK Z-5× 4		5	4	410	410	62	860	1770	2760	7.85	20
JK Z-5.5× 5		5.5	5	500	500	68	1100	2200	3500	8.64	20
2JKZ-3×1.8	2	3	1.8	185	155	40	330	670	1070	6.08	15.5
2JKZ-3.6×1.85		3.6	1.85	200	180	42	380	800	1270	7.29
2JKZ-4×2.65		4	2.65	290	255	50	540	1100	1760	8.1
2JKZ-5× 3		5	3	410	290	62	620	1290	2020	7.85	20
2JKZ-5.5× 4		5.5	4	500	410	68	860	1780	2770	8.64	20

Модель	Барабан			Трос из стальной проволоки			Макс. высота подъема или наклонная длина			Максимальная скорость подъема	Редуктор		Частота вращения двигателя (менее)	Вес вращающейся части (без учета двигателя и головного шкива)	Габариты
	Количество	Диаметр	Ширина	Макс. статическое разрывное усилие	Макс. перепад статического разрывного усилия	Макс. диаметр	Однослойная намотка	Двухслойная намотка	Трехслойная намотка		Модель	Предпочтительное передаточное число редуктора
		м		кН	кН	мм	м	м		м/с			об/мин	кг	м
JTPB-1.6×1.2P	1	1.6	1.2	45	45	26	162	378	600	4	ZZL560	20	1000	4500	Ø2×4.3
												31.5
JTPB-1.6×1.5P			1.5				216	487	766			20			Ø2×5.3
												31.5
2JTPB-1.6×0.9P	2		0.9		30		108	169	434			20		3900	Ø2×6.3
												31.5
2JTPB-1.6×1.2P			1.2				162	378	600			20			Ø2×7.3
												31.5
JKB-2×1.5P	1	2	1.5	62	62	32		493		5.2	ZZL710	20		6600	Ø2.6×7.2
							244		774			31.5
JKB-2×1.8P			1.8				299	604	942			20		7200	P2.6×8
												31.5
JKB-2.5×2P		2.5	2	83	83	40	329	665	1041	5	×L-30	20	750	14000	Ø2.9×8.3
												31.5
JKB-2.5×2.3P			2.3				366	776	1210			20		14500	Ø2.9×9
												31.5
JKB-3×2.2P		3	2.2	135	135	50	348	703	1106	6	ZZL1000	20		19000	Ø3.4×9.6
											ZZL1000A	31.5
JKB-3× 2.5P			2.5				396	810	1250		ZZL1000	20		19600	Ø3.4×10.2
											ZZL1000A	31.5
2JKB-2×1P	2	2	1	62	40	32	153	308	494	7	ZZDP630B	11.2		9740	Ø2.6×8.2
											ZZL630	20
												31.5
2JKB-21.25P			1.25				199	401	634		ZZDP630B	11.2		10000	Ø2.6×8.5
											ZZL630	20
												31.5
2JKB-2.51.2P		2.5	1.2	83	65	40	183	369	591	8.8	ZZDP710	11.2		14000	Ø3×9.2
											ZZL710	20
												31.5
2JKB-2.5*1.5P			1.5				238	480	760		ZZDP710	20
											ZZL710	31.5		14700	Ø3×9.5
2JKB-3×1.5P		3		135	90	50	224	450	722	10.5	ZZDP900A	11.2		23000	Ø3.6×9.5
											×L-30	20
												31.5
2JKB-3× 1.8P			1.8				277	558	886		ZZDP900A	11.2		23500	Ø3.6×10.5
												20
											×L-30	31.5
2JKB-3.5× 1.7P		3.5	1.7	170	115		303	608	966	12.3	ZZL1000	11.2		27000	Ø4.1×12
											ZZL1000A	20
2JKB-3.5× 2.1P			2.1				386	776	1221		ZZL1000	11.2		27800	Ø4.1×13.5
											ZZL1000A	20

Модель	Барабан			Макс. высота подъема (при использовании троса с макс. диаметром)			Трос из стальной проволоки					Максимальная скорость подъема	Мощность главного двигателя	Макс. давление гидравлической системы
	Количество	Диаметр	Ширина	Однослойная намотка	Двухслойная намотка	Трехслойная намотка	Макс. статическое разрывное усилие	Макс. перепад статического разрывного усилия	Макс. диаметр	Мин. прочность на разрыв
										Нагрузка при подъеме людей	Нагрузка при подъеме груза
	шт.	мм		м			кН	кН	мм	кН	кН	м/с	квт	МПа
JKYB-4×3J	1	4000	3000	653	1344	2101	180	180	48	1620	1170	≤5	≤1200	32
JKYB-4× 3.5J			3500	776	1593	2478
2JKYB-4× 2.1J	2		2100	431	896	1422		120
2JKYB-4×2.5J			2500	529	1095	1724
JKYB-3.5× 2.5J	1	3500	2500	505	1048	1647	150	150	44	1350	975	≤5	≤1000
JKYB-3.5×2.8J			2800	575	1190	1862
JKYB-3.5×3J			3000	622	1284	2005
2JKYB-3.5×1.7J	2		1700	318	670	1074		100
2JKYB-3.5×2.1J			2100	412	859	1360
2JKYB-3.5×2.5J			2500	505	1048	1647
JKYB-3×2.2J	1	3000	2200	445	928	1459	120	120	38	1080	780	≤4.5	≤800
JKYB-3×2.5J			2500	516	1071	1676
JKYB-3× 2.8J			2800	587	1214	1893
2JKYB-3× 1.5J	2		1500	281	595	954		80-120
2JKYB-3× 1.8J			1800	351	738	1171
2JKYB-3×2J			2000	398	833	1315
JKYB-2.8×2J	1	2800	2000	339	715	1135	130	130	40	1170	845	≤4	≤800
JKYB-2.8×2.3J			2300	401	839	1324
JKYB-2.8×2.5J			2500	442	922	1449
2JKYB-2.8×1.2J	2		1200	176	384	632		85-130					≤600
2JKYB-2.8×1.5J			1500	237	508	821
JKYB-2.52J	1	2500	2000	359	754	1191	90	90	34	810	585		≤400
JKYB-2.5×2.3J			2300	423	883	1386

JKYB-2.5× 2.5J			2500	465	969	1516
2JKYB-2.5×1.2J	2		1200	189	411	670		55-90					≤280
2JKYB-2.5× 1.5J			1500	253	540	865
2JKYB-2.5×2J			2000	359	754	1191
JKYB-2× 1.5J	1	2000	1500	255	546	869		60	28	540	390	≤3.5	≤280
JKYB-2×1.8J			1800	318	672	1062	60
2JKYB-2×1J	2		1000	151	334	547		40-60					≤200
2JKYB-2× 1.25J			1250
				203	440	708
JT YB-1.6× 1.2J	1	1600	1200	179	392	631	45	45	24	405	292.5	≤3	≤200
JT YB-1.6× 1.5J			1500	237	509	809
2JTYB-1.6× 0.9J	2		900	121	274	452		30-45					≤160
352JTYB-1.6× 1.2J			1200	179	392	631

Модель	Барабан		Макс. статическое разрывное усилие троса, кН	Макс. перепад статического разрывного усилия троса, кН	Макс. диаметр проволочного троса мм	Макс. высота подъема или наклонная длина, м
Модель	Диаметр, м	Ширина, м	Макс. статическое разрывное усилие троса, кН	Макс. перепад статического разрывного усилия троса, кН	Макс. диаметр проволочного троса мм	Макс. высота подъема или наклонная длина, м
JKD-4×1.9	4	1.9	690	690	50	1200
JKD-4.5×2.2	4.5	2.2	870	870	56	1400
JKD-5×2.5	5	2.5	1070	1070	62	1600
JKD-5.5×2.8	5.5	2.8	1290	1290	68	1800
JKD-6×3.1	6	3.1	1570	1570	75	2000
JKD-6.5×3.4	6.5	3.4	1830	1830	81	2200
2JKD-4×1.9	4	1.9	690	480	50	1200
2JKD-4.5×2.2	4.5	2.2	870	680	56	1400
2JKD-5×2.5	5	2.5	1070	810	62	1600
JKD-5.5×2.8	5.5	2.8	1290	1020	68	1800
2JKD-6×3.1	6	3.1	1570	1290	75	2000
2JKD-6.5×3.4	6.5	3.4	1830	1560	81	2200

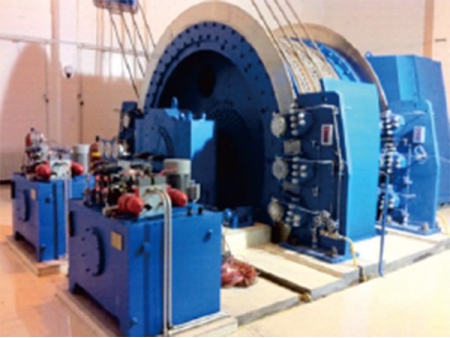

Практические примеры

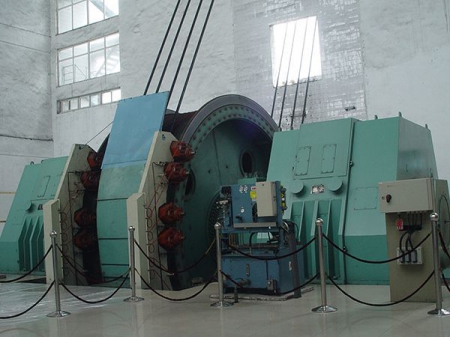

Угольная шахта Chahasu во Внутренней Монголии, Вспомогательный шахтный ствол (JKM-5×6pⅢ)

Макс. стат

Схожая продукция
