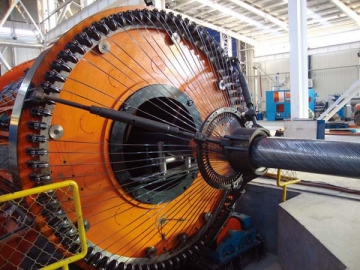

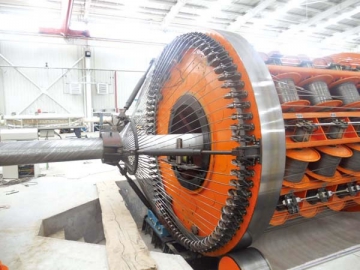

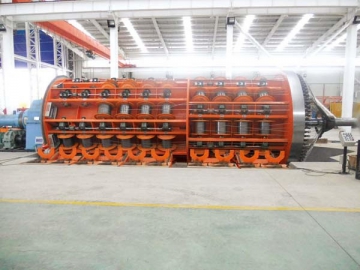

Машина для наложения плоской стальной проволочной брони на кабель
Применение
Машина для наложения плоской стальной проволочной брони на кабель идеально подходит для производства подводных труб, использующихся на месторождениях нефти и природного газа.
Назначение
Оплетка и армирование подводных труб плоской стальной проволокой со средним или высоким содержанием углерода.
Особенности
Отдельный двигатель используется для управления вращением крутильного барабана, а также подъема и опускания всего оборудования. Бронировочная машина может осуществлять однонаправленную, точечную свивку. Она также подходит для многослойной свивки. Устройство предварительной свивки с отдельным двигателем установлено для регулировки скручивания в соответствии с диаметром проволоки. Это гарантирует, что плоская стальная проволока плотно оплетена вокруг трубы. Натяжение намотки проволоки пневматически контролируется блюдцеобразным цилиндром натяжения. Сила натяжения можно регулировать с помощью пропорционального клапана в соответствии с различными требованиями.
Механический механизм натяжения не допускает ослабление проволоки при остановке оборудования. Используются электронная защита от обрыва проволоки и метод проверки бесконтактным выключателем. Электрический шкаф каждой секции крутильного устройства отображает определенное место обрыва проволоки.
Преимущества
1. Данное оборудование может оплетать кабели с поперечным сечением 90~400 мм2.
2. Различные размеры бобин: 630 мм, 710 мм и 800 мм.
3. Тяговое устройство разделено на 6 частей, каждая из которых управляются ременным приводом, чтобы не допустить появления царапин на оплетаемой поверхности. Кроме того, это позволяет избежать деформации мягких труб.
| Диаметр бобины(мм) | Количество стальной проволоки | Максимальная скорость вращения (об/мин) | Размеры плоской стальной проволоки (мм) | Диаметр трубы(дюйм) | Максимальный диаметр размоточного и наматывающего барабанов (мм) |
| Ø630 | 80 80 | 15 | 8*2~15*5 | 3~16 | Ø9500 |
