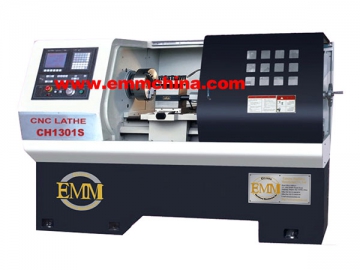

Токарный станок с ЧПУ

Запрос цены

О нас: http://tycncmachine.ru/4-4-cross-slide-cnc-lathe.html

Характеристики
1. Поперечная и продольная подача инструмента в токарном станке с ЧПУ осуществляется при помощи серводвигателя и прецизионного шарикового винта.
2. Опционально доступен вертикальный или горизонтальный суппорт.
3. Для позиционирования используется точные диски с торцевыми зубьями.
4. Опционально доступны электрические, гидравлические и ручные патроны. Привод задней бабки может выполняться либо вручную, либо гидравлически.
5. Направляющие станины проходят ультразвуковую обработку и точную шлифовку, что значительно продлевает их срок службы.
6. Шпиндельный узел токарного станка с ЧПУ имеет замечательную жесткость и высокую скорость вращения, которая является программируемой. Регулировка высокой/низкой скорости осуществляется бесступенчато.

Примечание
Помимо представленных на этой странице продуктов, мы также предоставляем другие модели данного оборудования.

Технические параметры

Модель	CH1301S	CH1321S/CH1322S/ CH1323S	CH1401S/CH1402S/ CH1403S
Модель	CH1301S	CH1361S/CH1362S/ CH1363S	CH1401S/CH1402S/ CH1403S
Максимальный диаметр поворота станины	Ø300мм (12")	Ø360мм(14")	Ø410мм(16")
Максимальный диаметр поворота над суппортом	Ø135/Ø100мм	Ø180/Ø100мм	Ø225/Ø150мм
Максимальный диаметр поворота над суппортом	Многорезцовый суппорт	Многорезцовый суппорт	Многорезцовый суппорт
Максимальная длина заготовки	500мм	500/750/1000мм	500/750/1000мм
Максимальная длина резки	460мм	450/700/950мм	450/700/950мм
Шпиндельная головка	D4 или A2-5	C5	C6
Диаметр отверстия в шпинделе	Ø38 или Ø43мм	Ø40мм	Ø52мм
Степень конусности отверстия шпинделя	Конус Морзе № 5 или метрический конус 40°	Конус Морзе № 5	Конус Морзе № 6
Регулирование скорости вращения шпинделя	Бесступенчатая регулировка
Диапазон скорости вращения шпинделя	200-3500об/мин	200-2800об/мин
Скорость быстрого продольного перемещения	10м/мин
Скорость быстрого поперечного перемещения	8м/мин
Максимальный продольный ход	460мм (18")	490/740/990мм
Максимальный поперечный ход	180/270мм	215/300мм (Многорезцовый суппорт)
Максимальный поперечный ход	Многорезцовый суппорт	215/300мм (Многорезцовый суппорт)
Минимальная вводная единица	0.001мм
Количество рабочих станций суппорта	Многорезцовый суппорт или электрический суппорт	4 станции, 6 станций, многорезцовый суппорт
Секционные размеры державки	16 ×16мм	20 ×20мм
Внешний диаметр пиноли задней бабки	Ø50мм	Ø60мм
Степень конусности внутреннего отверстия пиноли задней бабки	Конус Морзе № 3	Конус Морзе № 4
Максимальный ход пиноли задней бабки	130мм	120мм
Крутящий момент двигателя на оси X/Z	3.6/4.7Нм	3.6/4.7Нм
Мощность главного двигателя	3кВт (4л.с.)	3.7кВт (5л.с.)	3.7кВт (опционально 505кВт)
Мощность насоса охлаждения	75Вт
Габаритные размеры (длина × ширина × высота)	1500 ×945 ×1380мм	(1870, 2120, 2370) ×1200 ×1415мм
Вес нетто	1100кг	1500, 1700, 1900кг	1600, 1800, 2000кг

Модель

CH1402JV/CH1403JV/
CH1404JV

CH1462JV/CH1463JV/
CH1464JV

CH1502JV/CH1503JV/
CH1504JV

CH1402JGV/CH1403JGV/
CH1404JGV

CH1462JGV/CH1463JGV/
CH1464JGV

CH1502JGV/CH1503JGV/
CH1504JGV

Максимальный диаметр поворота над станиной

Ø400мм

Ø460мм

Ø500мм

Максимальный диаметр поворота над суппортом

Ø210/Ø165мм

Ø240/Ø205мм

Ø280/Ø245мм

Многорезцовая державка

Максимальная длина заготовки

750/1000/1500мм

Максимальная длина резки

600/850/1350мм

*Максимальный диаметр поворота в выемке седла

Ø650мм

Ø700мм

Ø740мм

* Эффективная длина выемки седла

200мм

Шпиндельная головка

Диаметр отверстия в шпинделе

Ø80мм

Степень конусности отверстия шпинделя

Конус Морзе № 7

Регулирование скорости вращения шпинделя

Бесступенчатое регулирование

Диапазон скорости вращения шпинделя

100-2000об/мин

Скорость быстрого продольного перемещения

10м/мин

Скорость быстрого поперечного перемещения

8м/мин

Максимальный продольный ход

710/960/1460мм

Максимальный поперечный ход

250/330мм (Многорезцовая державка)

Минимальная вводная единица

0.001мм

Количество рабочих станций суппорта

4 станции, 6 станций, многорезцовый суппорт

Секционные размеры державки

25 ×25мм

Внешний диаметр пиноли задней бабки

Ø75мм

Степень конусности внутреннего отверстия пиноли задней бабки

Конус Морзе № 4

Конус Морзе № 5

Максимальный ход пиноли задней бабки

130мм

Крутящий момент двигателя на оси X/Z

4.7/7Нм

Мощность главного двигателя

5.5кВт (опционально 7.5кВт)

Мощность насоса охлаждения

75Вт

Габаритные размеры (длина × ширина × высота)

2060/2310/2790 ×1180 ×1500мм

Вес нетто

2100, 2250, 2800кг

2200, 2350, 2900кг

Модель	CH11001C/CH11002C/ CH11003C/CH11004C/ CH11005C/CH11006C/ CH11007C/CH11008C/ CH11009C	CH11251C/CH11252C/ CH11253C/CH11254C/ CH11255C/CH11256C/ CH11257C/CH11258C/ CH11259C	CH11401/CH11402/ CH11403/CH11404/ CH11405/CH11406/ CH11407/CH11408	CH11601/CH11602/ CH11603/CH11604/ CH11605/CH11606/ CH11607/CH11608
Максимальный диаметр поворота над станиной	Ø1000мм	φ1250мм	Φ1400 мм	Φ1600 мм
Максимальный диаметр поворота над суппортом	Ø620мм	φ815мм	Φ990 мм	Φ1190 мм
Ширина станины	755мм		970 мм
Максимальная длина заготовки	1.5/2/3/4/5/6/8/10м		1.5 /2 /3/4/5/6/8/10m
Максимальная длина резки	1.3/1.8/2.8/3.8/4.8/5.8/7.8/9.8м		1.3 /1.8 /2.8 /3.8/4.8/5.8/7.8/9.8m
Максимальный вес заготовки, зажатой в двух патронах	5000кг		6000Kg
*Максимальный диаметр поворота в выемке седла			Φ1930 мм	Φ2110 мм
* Эффективная длина выемки седла			590 мм
Шпиндельная головка	A2-15
Диаметр отверстия в шпинделе	Ø130мм
Диаметр конусного отверстия шпинделя	Метрический конус Ø140 1:20
Кол-во ступеней частот вращения шпинделя	24
Диапазон скорости вращения шпинделя	2.5-250об/мин
Скорость быстрого продольного перемещения	8м/мин
Скорость быстрого поперечного перемещения	5м/мин
Максимальный продольный ход			8m
Максимальный поперечный ход	600мм		820 мм	900 мм
Минимальная вводная единица	0.001мм
Количество рабочих станций суппорта	4
Секционные размеры державки	40×40мм		50×50мм
Внешний диаметр пиноли задней бабки	Ø16мм
Степень конусности внутреннего отверстия пиноли задней бабки	Метрический конус 80 градусов
Максимальный ход пиноли задней бабки	300мм
Крутящий момент двигателя на оси X/Z	33/37Нм		37Nm/42Nm
Мощность главного двигателя	22кВт
Мощность насоса охлаждения	370Вт
Габаритные размеры (длина × ширина × высота)	6100×2370×2230мм	6100×2370×2300мм	6200×2280×2130 мм	6200×2280×2300 мм
Вес нетто	11500	12300	12700	13500
