Нерегулируемый аксиально-поршневой насос для открытого контура

Запрос цены

О нас: http://hydraulicsystem-ru.com/1-1-1-fixed-displacement-pump.html

Аксиально-поршневой насос с постоянным рабочим объемом HL-A2FO разработан для гарантии максимальной эффективности и долговечности. Конструкция с аксиально-поршневой роторной группой наклонной оси обеспечивает надежную передачу гидростатической мощности в системах с открытым контуром. Независимо от сферы применения - строительство, промышленная автоматизация или тяжелая техника - наш насос постоянной производительности гарантирует стабильное и высокое рабочее давление.

Объем насоса: 10-200 см³/об
Номинальное давление: 400 бар
Макс. давление: 450 бар

Технические данные

Размер

Объем насоса
(см³/об)

Макс. частота вращения (об/мин)

n_nom

n_max

Объемный расход
(л/мин)

Мощность (кВт)

Δp=350 бар

Δp=400 бар

Подробности

10.3

3150

6000

Геометрический объем		V_g	см³/об	10.3
Макс. частота вращения		n_nom	об/мин	3150
Макс. частота вращения		n_max	об/мин	6000
Объемный расход		q_v	л/мин	32
Мощность	Δp=350 бар	P	кВт	19
Мощность	Δp=400 бар	P	кВт	22
Крутящий момент	Δp=350 бар	T	Н·м	57
Крутящий момент	Δp=400 бар	T	Н·м	66
Жесткость на скручивание		c	кН·м/рад	0.92
Момент инерции роторной группы		J_GR	кгм²	0.0004
Макс. угловое ускорение		α	рад/с²	5000
Объем корпуса		V	л	0.17
Масса (прибл.)		m	кг	6

3150

6000

Геометрический объем		V_g	см³/об	12
Макс. частота вращения		n_nom	об/мин	3150
Макс. частота вращения		n_max	об/мин	6000
Объемный расход		q_v	л/мин	38
Мощность	Δp=350 бар	P	кВт	22
Мощность	Δp=400 бар	P	кВт	25
Крутящий момент	Δp=350 бар	T	Н·м	67
Крутящий момент	Δp=400 бар	T	Н·м	76
Жесткость на скручивание		c	кН·м/рад	1.25
Moment of inertia for rotary group		J_GR	кгм²	0.0004
Макс. угловое ускорение		α	рад/с²	5000
Объем корпуса		V	л	0.17
Масса (прибл.)		m	кг	6

3150

6000

Геометрический объем		V_g	см³/об	16
Макс. частота вращения		n_nom	об/мин	3150
Макс. частота вращения		n_max	об/мин	6000
Объемный расход		q_v	л/мин	50
Мощность	Δp=350 бар	P	кВт	29
Мощность	Δp=400 бар	P	кВт	34
Крутящий момент	Δp=350 бар	T	Н·м	89
Крутящий момент	Δp=400 бар	T	Н·м	102
Жесткость на скручивание		c	кН·м/рад	1.59
Момент инерции роторной группы		J_GR	кгм²	0.0004
Макс. угловое ускорение		α	рад/с²	5000
Объем корпуса		V	л	0.17
Масса (прибл.)		m	кг	6

22.9

2500

4750

Геометрический объем		V_g	см³/об	22.9
Макс. частота вращения		n_nom	об/мин	2500
Макс. частота вращения		n_max	об/мин	4750
Объемный расход		q_v	л/мин	57
Мощность	Δp=350 бар	P	кВт	33
Мощность	Δp=400 бар	P	кВт	38
Крутящий момент	Δp=350 бар	T	Н·м	128
Крутящий момент	Δp=400 бар	T	Н·м	146

28.1

2500

4750

Геометрический объем		V_g	см³/об	28.1
Макс. частота вращения		n_nom	об/мин	2500
Макс. частота вращения		n_max	об/мин	4750
Объемный расход		q_v	л/мин	70
Мощность	Δp=350 бар	P	кВт	41
Мощность	Δp=400 бар	P	кВт	47
Крутящий момент	Δp=350 бар	T	Н·м	157
Крутящий момент	Δp=400 бар	T	Н·м	179
Жесткость на скручивание		c	кН·м/рад	2.93
Момент инерции роторной группы		J_GR	кгм²	0.0012
Макс. угловое ускорение		α	рад/с²	6500
Объем корпуса		V	л	0.2
Масса (прибл.)		m	кг	9.5

2500

4750

Геометрический объем		V_g	см³/об	32
Макс. частота вращения		n_nom	об/мин	2500
Макс. частота вращения		n_max	об/мин	4750
Объемный расход		q_v	л/мин	80
Мощность	Δp=350 бар	P	кВт	47
Мощность	Δp=400 бар	P	кВт	53
Крутящий момент	Δp=350 бар	T	Н·м	178
Крутящий момент	Δp=400 бар	T	Н·м	204
Жесткость на скручивание		c	кН·м/рад	3.12
Момент инерции роторной группы		J_GR	кгм²	0.0012
Макс. угловое ускорение		α	рад/с²	6500
Объем корпуса		V	л	0.2
Масса (прибл.)		m	кг	9.5

45.6

2240

4250

102

Геометрический объем		V_g	см³/об	45.6
Макс. частота вращения		n_nom	об/мин	2240
Макс. частота вращения		n_max	об/мин	4250
Объемный расход		q_v	л/мин	102
Мощность	Δp=350 бар	P	кВт	60
Мощность	Δp=400 бар	P	кВт	68
Крутящий момент	Δp=350 бар	T	Н·м	254
Крутящий момент	Δp=400 бар	T	Н·м	290
Жесткость на скручивание		c	кН·м/рад	4.18
Момент инерции роторной группы		J_GR	кгм²	0.0024
Макс. угловое ускорение		α	рад/с²	14600
Объем корпуса		V	л	0.33
Масса (прибл.)		m	кг	13.5

56.1

2000

3750

112

Геометрический объем		V_g	см³/об	56.1
Макс. частота вращения		n_nom	об/мин	2000
Макс. частота вращения		n_max	об/мин	3750
Объемный расход		q_v	л/мин	112
Мощность	Δp=350 бар	P	кВт	65
Мощность	Δp=400 бар	P	кВт	75
Крутящий момент	Δp=350 бар	T	Н·м	313
Крутящий момент	Δp=400 бар	T	Н·м	357
Жесткость на скручивание		c	кН·м/рад	5.94
Момент инерции роторной группы		J_GR	кгм²	0.0042
Макс. угловое ускорение		α	рад/с²	7500
Объем корпуса		V	л	0.45
Масса (прибл.)		m	кг	18

2000

3750

126

Геометрический объем		V_g	см³/об	63
Макс. частота вращения		n_nom	об/мин	2000
Макс. частота вращения		n_max	об/мин	3750
Объемный расход		q_v	л/мин	126
Мощность	Δp=350 бар	P	кВт	74
Мощность	Δp=400 бар	P	кВт	84
Крутящий момент	Δp=350 бар	T	Н·м	351
Крутящий момент	Δp=400 бар	T	Н·м	401
Жесткость на скручивание		c	кН·м/рад	6.25
Момент инерции роторной группы		J_GR	кгм²	0.0042
Макс. угловое ускорение		α	рад/с²	7500
Объем корпуса		V	л	0.45
Масса (прибл.)		m	кг	18

80.4

1800

3350

145

Геометрический объем		V_g	см³/об	80.4
Макс. частота вращения		n_nom	об/мин	1800
Макс. частота вращения		n_max	об/мин	3350
Объемный расход		q_v	л/мин	145
Мощность	Δp=350 бар	P	кВт	84
Мощность	Δp=400 бар	P	кВт	96
Крутящий момент	Δp=350 бар	T	Н·м	448
Крутящий момент	Δp=400 бар	T	Н·м	512
Жесткость на скручивание		c	кН·м/рад	8.73
Момент инерции роторной группы		J_GR	кгм²	0.0072
Макс. угловое ускорение		α	рад/с²	6000
Объем корпуса		V	л	0.55
Масса (прибл.)		m	кг	23

1800

3350

162

108

Геометрический объем		V_g	см³/об	90
Макс. частота вращения		n_nom	об/мин	1800
Макс. частота вращения		n_max	об/мин	3350
Объемный расход		q_v	л/мин	162
Мощность	Δp=350 бар	P	кВт	95
Мощность	Δp=400 бар	P	кВт	108
Крутящий момент	Δp=350 бар	T	Н·м	501
Крутящий момент	Δp=400 бар	T	Н·м	573
Жесткость на скручивание		c	кН·м/рад	9.14
Момент инерции роторной группы		J_GR	кгм²	0.0072
Макс. угловое ускорение		α	рад/с²	6000
Объем корпуса		V	л	0.55
Масса (прибл.)		m	кг	23

107

106.7

1600

3000

171

100

114

Геометрический объем		V_g	см³/об	106.7
Макс. частота вращения		n_nom	об/мин	1600
Макс. частота вращения		n_max	об/мин	3000
Объемный расход		q_v	л/мин	171
Мощность	Δp=350 бар	P	кВт	100
Мощность	Δp=400 бар	P	кВт	114
Крутящий момент	Δp=350 бар	T	Н·м	594
Крутящий момент	Δp=400 бар	T	Н·м	679
Жесткость на скручивание		c	кН·м/рад	11.2
Момент инерции роторной группы		J_GR	кгм²	0.0116
Макс. угловое ускорение		α	рад/с²	4500
Объем корпуса		V	л	0.8
Масса (прибл.)		m	кг	32

125

1600

3000

200

117

133

Геометрический объем		V_g	см³/об	125
Макс. частота вращения		n_nom	об/мин	1600
Макс. частота вращения		n_max	об/мин	3000
Объемный расход		q_v	л/мин	200
Мощность	Δp=350 бар	P	кВт	117
Мощность	Δp=400 бар	P	кВт	133
Крутящий момент	Δp=350 бар	T	Н·м	696
Крутящий момент	Δp=400 бар	T	Н·м	796
Жесткость на скручивание		c	кН·м/рад	11.9
Момент инерции роторной группы		J_GR	кгм²	0.0116
Макс. угловое ускорение		α	рад/с²	4500
Объем корпуса		V	л	0.8
Масса (прибл.)		m	кг	32

160

160.4

1450

2650

233

136

155

Геометрический объем		V_g	см³/об	160.4
Макс. частота вращения		n_nom	об/мин	1450
Макс. частота вращения		n_max	об/мин	2650
Объемный расход		q_v	л/мин	233
Мощность	Δp=350 бар	P	кВт	136
Мощность	Δp=400 бар	P	кВт	155
Крутящий момент	Δp=350 бар	T	Н·м	893
Крутящий момент	Δp=400 бар	T	Н·м	1021
Жесткость на скручивание		c	кН·м/рад	17.4
Момент инерции роторной группы		J_GR	кгм²	0.022
Макс. угловое ускорение		α	рад/с²	3500
Объем корпуса		V	л	1.1
Масса (прибл.)		m	кг	45

180

1450

2650

261

152

174

Геометрический объем		V_g	см³/об	180
Макс. частота вращения		n_nom	об/мин	1450
Макс. частота вращения		n_max	об/мин	2650
Объемный расход		q_v	л/мин	261
Мощность	Δp=350 бар	P	кВт	152
Мощность	Δp=400 бар	P	кВт	174
Крутящий момент	Δp=350 бар	T	Н·м	1003
Крутящий момент	Δp=400 бар	T	Н·м	1146
Жесткость на скручивание		c	кН·м/рад	18.2
Момент инерции роторной группы		J_GR	кгм²	0.022
Макс. угловое ускорение		α	рад/с²	3500
Объем корпуса		V	л	1.1
Масса (прибл.)		m	кг	45

200

1550

2750

310

181

207

Геометрический объем		V_g	см³/об	200
Макс. частота вращения		n_nom	об/мин	1550
Макс. частота вращения		n_max	об/мин	2750
Объемный расход		q_v	л/мин	310
Мощность	Δp=350 бар	P	кВт	181
Мощность	Δp=400 бар	P	кВт	207
Крутящий момент	Δp=350 бар	T	Н·м	1114
Крутящий момент	Δp=400 бар	T	Н·м	1273
Жесткость на скручивание		c	кН·м/рад	57.3
Момент инерции роторной группы		J_GR	кгм²	0.0353
Макс. угловое ускорение		α	рад/с²	11000
Объем корпуса		V	л	2.7
Масса (прибл.)		m	кг	66

Размер	Объем насоса (см³/об)	Макс. частота вращения (об/мин)		Объемный расход (л/мин)	Мощность (кВт)
Размер	Объем насоса (см³/об)	n_nom	n_max	Объемный расход (л/мин)	Δp=350 бар	Δp=400 бар
10	10.3	3150	6000	32	19	22
12	12	3150	6000	38	22	25
16	16	3150	6000	50	29	34
23	22.9	2500	4750	57	33	38
28	28.1	2500	4750	70	41	47
32	32	2500	4750	80	47	53
45	45.6	2240	4250	102	60	68
56	56.1	2000	3750	112	65	75
63	63	2000	3750	126	74	84
80	80.4	1800	3350	145	84	96
90	90	1800	3350	162	95	108
107	106.7	1600	3000	171	100	114
125	125	1600	3000	200	117	133
160	160.4	1450	2650	233	136	155
180	180	1450	2650	261	152	174
200	200	1550	2750	310	181	207

Особенности

Высокая удельная мощность и компактная конструкция Данный насос постоянной подачи создан для областей, где особенно важны компактность и высокая мощность.
Универсальность и надежность Идеальное решение как для мобильной, так и для стационарной техники со стабильным и эффективным гидропотоком.
Прецизионная конструкция Объем расхода прямо пропорционален скорости вращения и рабочему объему, что дает полный контроль над системой.
Долговечная конструкция Оптимизированные подшипники гидронасоса рассчитаны на длительную работу в самых тяжелых условиях эксплуатации.
Герметичные поршневые кольца Цельные конические поршни с высокоэффективными уплотнениями минимизируют внутренние утечки, повышая КПД системы.

Применение

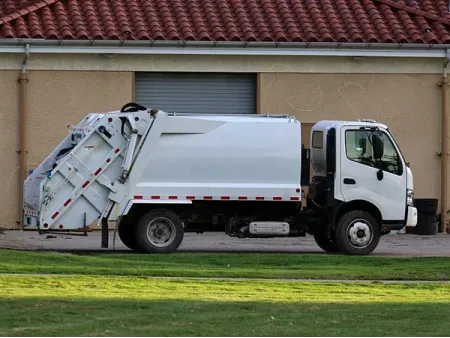

Мусоровозы

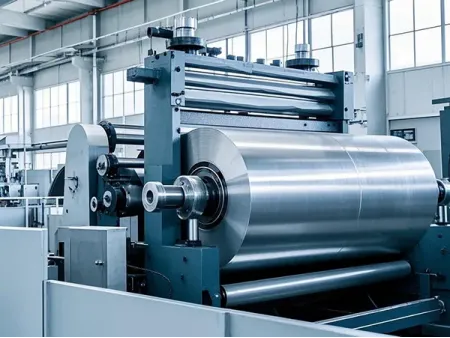

Оборудование для прокатки алюминиевой фольги

Воспользуйтесь нашим аксиально-поршневым насосом с нерегулируемым рабочим объемом для повышения надежности и производительности ваших гидравлических систем. Свяжитесь с нами уже сегодня, чтобы найти решение, подходящее именно вам.
