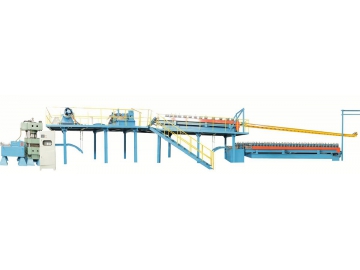

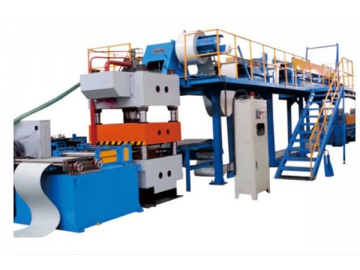

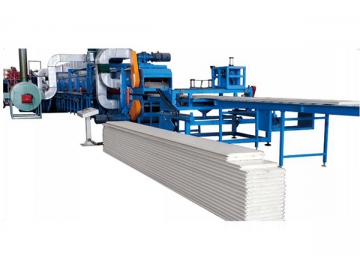

Линия для производства сэндвич-панелей из полиуретана для гаражных ворот

Наша линия для производства рулонных ворот для гаражей представляет собой линию непрерывного производства сэндвич-панелей из полиуретана. Линия широко применяется для изготовления двойных секционных дверных панелей с полиуретановой изоляцией. Производственная линия оснащена разматывателем, выравнивателем, верхним и нижним профилегибочными станками, устройством для впрыска полиуретана, гидравлическим прессом, летучей пилой и другими устройствами.

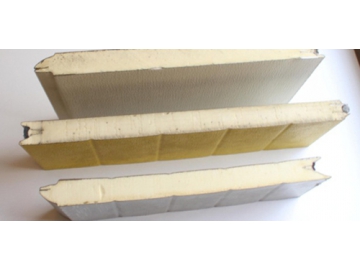

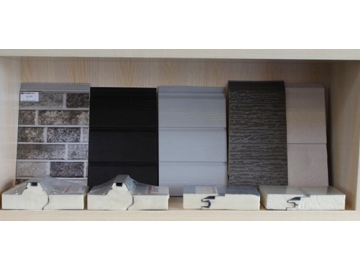

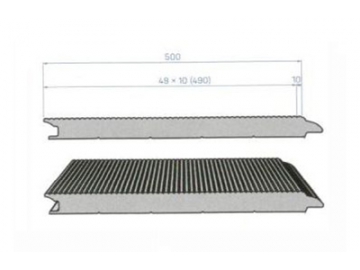

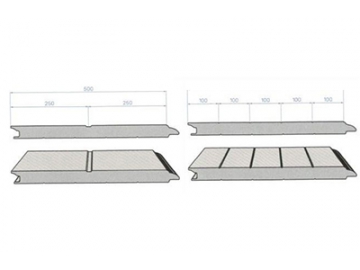

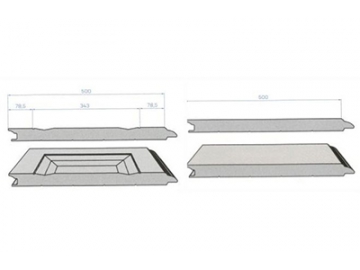

Примеры готовой продукции
Производственный процесс

В процессе производства сэндвич-панелей полиуретановая пена под высоким давлением непрерывно распыляется на верхний и нижний профили листового металла, которые формуются профилегибочными машинами соответственно. С помощью летучей пилы сэндвич-панель с полиуретановой изоляцией отрезается до нужной длины.

Общие сведения
  • Система быстрой замены профилегибочного станка позволяет легко и быстро менять формовочные ролики для производства широкого ассортимента профилей.
  • В системе управления ПЛК используется импортный контроллер движения, что гарантирует высокую степень точности. Система привода оснащена серводвигателями Siemens.
  • Профилегибочная машина укомплектована системой зубчатой передачи, что обеспечивает ее высокую точность и длительный срок эксплуатации.
  • В системе резки используется гидравлический метод резки.
Комплектующие линии для изготовления гаражных рулонных ворот

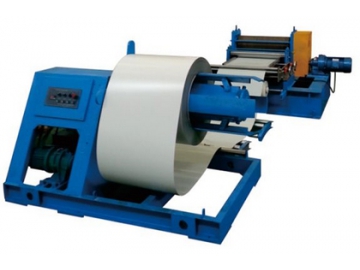

Разматыватель
  • Грузоподъемность: 5 тонн
  • Внешний диаметр рулона: 1100 мм
  • Внутренний диаметр катушки: 480-510 мм
  • Ширина плиты: 1250 мм
  • Мощность привода: 5,5 кВт
  • Автоматическая гидравлическая система для затягивания катушки
  • Гидравлическая мощность (автоматическое натяжение катушки): 5,5 кВт
Устройство для тиснения
  • Максимальная ширина рисунка методом тиснения (обычно применяется рисунок под дерево): 850 мм
  • Размер основания (ДхШхВ): 1770х3087х1500 мм
  • Мощность двигателя: 5,5 кВт, 50 Гц/60Гц, 220В/380В
  • Регулятор скорости Panasonic (расположен в отдельно стоящем шкафу): 8-15 м/мин
  • Размер ролика для тиснения: Ø340×1000
  • Резиновые приводные ролики, расположенные на станции подачи
  • Выкройка полностью соответствует толщине образца
  • Ролики общего стола установлены на главной раме (ширина 500 мм)

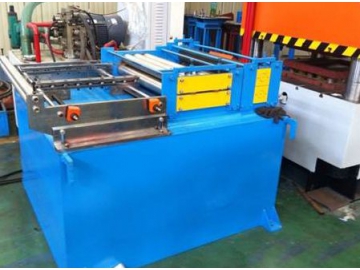

Выравнивающая и подающая машина
  • Применение высококачественных роликов для точного выравнивания листового металла
  • Устройство подачи приводится в движение серводвигателем. Для подачи используются резиновые ролики
  • Применяется зубчатая передача
  • Мощность двигателя: 1,5 кВт

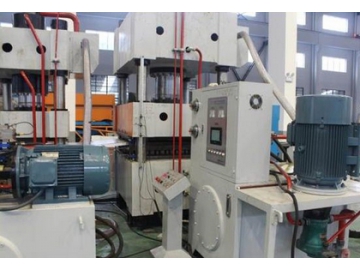

Гидравлический пресс (200/300 тонн)
  • Номинальное давление: 2000кН/3150кН
  • Ход главного цилиндра: 400 мм
  • Давление в цилиндре: 1000 кН/630 кН
  • Ход цилиндра: 100 мм
  • Максимум. открытие (дневной свет): 500 мм
  • Рабочая зона: 1200мм×1300мм / 950мм×950мм
  • Мощность двигателя: 15кВт/22кВт
  • Гидравлический двигатель: 15кВт/22кВт, 220В/380В, 50Гц/60Гц, 3 фазы, Siemens
  • Гидравлический насос: Yuken, Тайвань
  • Гидравлический клапан: Rexroth Германия
  • Гидравлический цилиндр: Китай

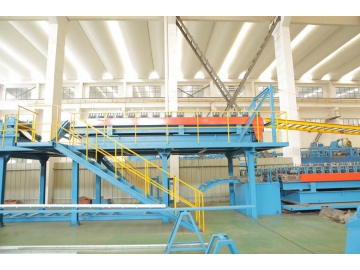

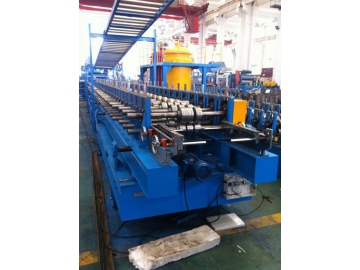

Профилегибочная машина с верхними валками
  • Главный двигатель: 7,5 кВт×2 (два двигателя), 220/380 В, 50/60 Гц, 3 фазы (Siemens)
  • Система зубчатой передачи
  • Автоматическая регулировка ширины с сервоприводом
  • Ширина конечного продукта: 300-620 мм
  • Толщина конечного продукта: 40-55 мм
  • Используемый материал: стальной лист с цветным покрытием толщиной от 0,45 до 0,65 мм
  • Формовочные станции: 18 станций, литая стальная конструкция
  • Формовочные валки: сталь CR15, твердость HRC60, хромированное покрытие (0,03-0,05 мм), прочность 800 МПа
  • Вал: диаметр 60 мм, сталь №45, горячая закалка, прочность главного вала 650 МПа
  • Марка подшипника: FAG, Германия
Профилегибочная машина с нижними валками
  • Формовочные станции: 25 станций, литая стальная конструкция
  • Формовочные валки: сталь CR15, твердость HRC60, хромированное покрытие (0,03-0,05 мм), прочность 800 МПа
  • Вал: диаметр 60 мм, сталь №45, горячая закалка, прочность главного вала 650 МПа
  • Марка подшипника: FAG, Германия
  • Главный двигатель: 7,5 кВт×2 (два двигателя), 220/380 В, 50/60 Гц, 3 фазы (Siemens)
  • Система зубчатой передачи
  • Автоматическая регулировка ширины с сервоприводом
  • Ширина конечного продукта: 300-620 мм
  • Толщина конечного продукта: 38-76 мм
  • Используемый материал: стальной лист с цветным покрытием толщиной от 0,45 до 0,65 мм
Двумостное устройство и конвейер
  • Тип конвейера: роликовый конвейер
  • Диаметр ролика: Ø60
  • Длина ролика: 1200 мм
  • Рама конвейера: швеллерная сталь и листовая сталь
Система нагрева и предварительного нагрева

Система нагрева и предварительного нагрева используется для поддержания точной и равномерной температуры верхнего и нижнего облицовочных слоев, благодаря чему достигается однородная реакция пены, а также отличное сцепление между пеной и облицовочным слоем.

  • Сварная стальная несущая рама оснащена защитной решеткой с замком и теплоизоляцией
  • Регулируемые роликовые опоры поддерживают верхний и нижний формованные листы
  • Верхняя и нижняя опоры удерживают инфракрасные модули
  • Инфракрасные модули снабжены кожухами из стального листа нагревателя, содержащими трубки инфракрасного нагревателя и вентиляторы
  • Двухтрубный инфракрасный обогреватель из кварцевого стекла с позолотой
  • Контроль температуры посредством ПЛК
Шкаф управления ПЛК
  • Сенсорный экран: Delta
  • ПЛК: Siemens
  • Инвертор: Siemens
  • Низковольтные электрические комплектующие: Schneider, Германия
  • Энкодер: Omron
  • Датчик: Balluff B F
Управление движением/производственным процессом:

① Размотчик → Машина для тиснения → Машина для формования верхнего рулона → Система предварительного нагрева → Машина для вспенивания полиуретана под высоким давлением → Система с двумя ремнями (непрерывный пресс) и машина подачи боковых блоков и система нагрева (для двойного ремня) → Сканирующая машина → Система резки летучей пилой →Стол для автоматического биения
② Размотчик → Машина для тиснения → Автоматическая система подачи с сервоприводом → Гидравлический пресс (200 тонн) → Гидравлический пресс (300 тонн) → Система предварительного нагрева → Машина для вспенивания полиуретана высокого давления → Система с двойным ремнем (непрерывный пресс) и машина подачи бокового блока и система нагрева (для двойного ремня) → Сканирующая машина→Система резки летучей пилой→Автоматический стол для выпуска

Машина для вспенивания полиуретана под высоким давлением

Машина для вспенивания полиуретана имеет насос для полиуретана и изоцианата, регулируемый по длине и скорости линии.

  • Давление пены: 220 бар (макс.)/ 60 бар (мин.)
  • Макс. вязкость: 3.000мПас

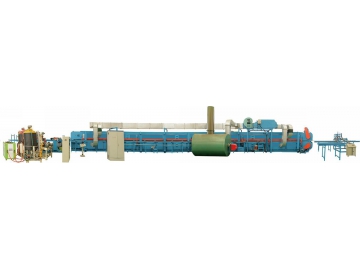

Система с двумя ремнями (непрерывное давление)
  • Давление вспенивания: макс. 0,4 бар
  • Время подъема верхнего ремня: прибл. 2 мин
  • Мощность, необходимая для привода переменного тока: прибл. 2×12кВт
  • Мощность, необходимая для гидравлического блока: прибл. 7,5 кВт
  • Масляный резервуар: прибл. 160 л
  • Механическая скорость: 2 м/мин-12 м/мин
  • Длина двойной ленточной системы: 18 м
  • Рабочая высота нижнего ремня: 1300 мм
  • Ширина планки: 900 мм (верхняя)/900 мм (нижняя)
  • Количество планок на ремень: 260
  • Количество гидроцилиндров: 6 пар
  • Ход подъема верхнего ремня: макс. 380мм
Система нагрева для двойного ремня
  • Температура ламелей: макс. 60°С
  • Точность температуры: ± 3°C
  • Температура окружающей среды при производстве: от 15°C до 35°C
  • Коэффициент теплопередачи корпуса: 1 Вт/м²K
  • Время нагрева от 20°C до 40°C: прибл. два часа
  • Объем циркулирующего воздуха: прибл. 2×8000м3/ч
  • Требуемая мощность нагрева: 2×80 кВт
  • Требуемый насос контура горячей воды: 2×6,5 м³/ч
  • Требуемая температура горячей воды на входе: 110°C
  • Требуемая температура обратной горячей воды: 90°C
Система резки летучей пилой

Двойная диагональная поперечная пила предназначена для резки панели двумя пильными дисками.

  • Рабочая высота: 1300 мм
  • Длина: 3000 мм
  • Ширина: 2500 мм
  • Ширина панели: макс. 650 мм
  • Диаметр пильного диска: 500 мм
  • Скорость привода: 700-1500 об/мин
  • Точность резки: ±2 мм

Компания Huazhong стремится к инновациям в области профилегибочных машин и помогает заказчикам значительно снизить свои затраты и оставаться впереди на конкурентном рынке.
