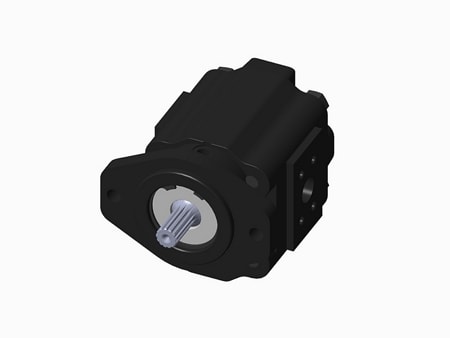

Шестеренные насосы внешнего зацепления
Запрос цены
Гидравлические насосы
Техническая информация
- Рабочий объем: 21.1~105.4 см3/об.
- Направление вращения: по часовой стрелке (D), против часовой стрелки (S), реверсивное (R)
- Минимальная скорость: 600 об/мин/мин
- Максимальная скорость: 2400 об/мин/мин
- Пиковое давление: 210~250 бар
- Строительная техника
Характеристики
- Высокая эффективность и длительный срок службы
- Цельнолитое железо обеспечивает высокую устойчивость к давлению
- Высокая производительность даже при низких оборотах

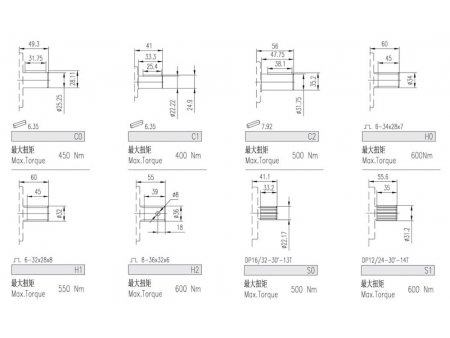

- Доступно несколько вариантов масляного отверстия и удлинения вала
- Уплотнение вала без утечек
Технические параметры внешнего шестеренчатого насоса группы 3.5
| Производительность | Абсолютное давление всасывания | Макс. постоянное давление | Макс. прерывистое давление | Макс. пиковое давление | Мин.скорость | Макс.скорость | Объемный КПД |
| Y | Pe | P1 | P2 | P3 | nmin | nmax | ηv |
| см2/об | бар | об/мин | % | ||||
| 21.1 | 0.7...3 | 210 | 230 | 250 | 600 | 2400 | ≥90 |
| 31.6 | |||||||
| 42.2 | |||||||
| 52.7 | |||||||
| 63.2 | |||||||
| 73.8 | |||||||
| 84.3 | |||||||
| 94.9 | 180 | 190 | 210 | ||||
| 105.4 | |||||||

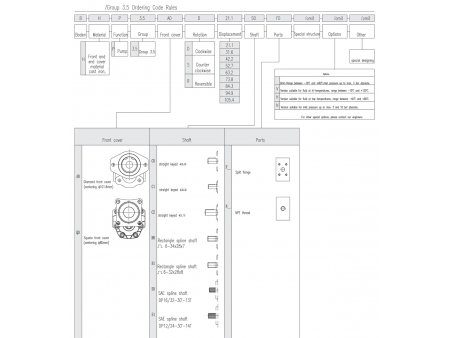

Правила оформления заказа внешнего шестеренчатого насоса группы 3.5

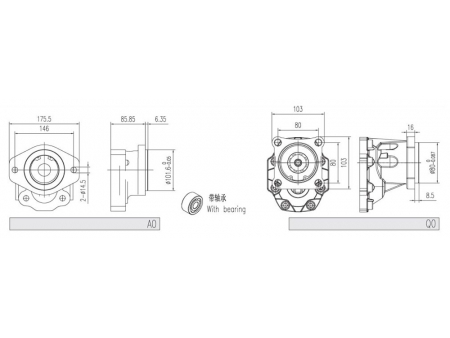

Стандартные размеры шестеренчатых насосов внешнего зацепления группы 3.5
| Производительность | Макс. давление | Максимальная скорость | Минимальная скорость | Вес | Размеры | Код маслянного порта | Входное отверстие | Выходное отверстие | |||||||||
| P1 | P2 | P3 | M | L | A | B | C | D | a | b | c | d | |||||
| ( см3/об.) | бар | бар | бар | (об/мин) | (об/мин) | кг | мм | мм | мм | мм | мм | мм | мм | мм | |||
| 21.1 | 210 | 230 | 250 | 2400 | 600 | 14.5 | 101.6 | 31.75 | F0 | 52.4 | 26.2 | M10 | 25.4 | 47.6 | 22.3 | M10 | 19 |
| 31.6 | 210 | 230 | 250 | 2400 | 600 | 16.1 | 104.8 | 38.1 | F1 | 58.7 | 30.2 | M10 | 31.8 | 47.6 | 22.3 | M10 | 19 |
| 42.2 | 210 | 230 | 250 | 2400 | 600 | 17.6 | 108 | 44.45 | F2 | 58.7 | 30.2 | M10 | 31.8 | 52.4 | 26.2 | M10 | 25.4 |
| 52.7 | 210 | 230 | 250 | 2400 | 600 | 19.6 | 111.1 | 50.8 | F3 | 69.9 | 35.7 | M12 | 38.1 | 52.4 | 26.2 | M10 | 25.4 |
| 63.2 | 210 | 230 | 250 | 2400 | 600 | 20.2 | 114.3 | 57.15 | F3 | 69.9 | 35.7 | M12 | 38.1 | 52.4 | 26.2 | M10 | 25.4 |
| 73.8 | 210 | 230 | 250 | 2400 | 600 | 21 | 117.5 | 63.5 | F4 | 77.8 | 42.92 | M12 | 50.8 | 52.4 | 26.2 | M10 | 25.4 |
| 84.3 | 210 | 230 | 250 | 2400 | 600 | 21.6 | 120.7 | 69.85 | F5 | 77.8 | 42.92 | M12 | 50.8 | 58.7 | 30.2 | M10 | 31.8 |
| 94.9 | 180 | 190 | 210 | 2400 | 600 | 22.4 | 123.8 | 76.2 | F5 | 77.8 | 42.92 | M12 | 50.8 | 58.7 | 30.2 | M10 | 31.8 |
| 105.4 | 180 | 190 | 210 | 2400 | 600 | 23.3 | 127 | 82.55 | F5 | 77.8 | 42.92 | M12 | 50.8 | 58.7 | 30.2 | M10 | 31.8 |
| Производительность | Макс. давление | Максимальная скорость | Минимальная скорость | Вес | Размеры | Код маслянного порта | Входное отверстие | Выходное отверстие | |||
| P1 | P2 | P3 | M | L | D | d | |||||
| ( см3/об.) | бар | бар | бар | (об/мин) | (об/мин) | кг | мм | мм | |||
| 31.6 | 210 | 230 | 250 | 2400 | 600 | 14 | 127 | 182 | L0 | G1 | G3/4 |
| 42.2 | 210 | 230 | 250 | 2400 | 600 | 14.2 | 128.5 | 184.5 | L0 | G1 | G3/4 |
| 52.7 | 210 | 230 | 250 | 2400 | 600 | 14.5 | 132.5 | 191.5 | L1 | G11/4 | G1 |
| 63.2 | 210 | 230 | 250 | 2400 | 600 | 14.8 | 135.5 | 198.5 | L1 | G11/4 | G1 |
| 84.3 | 210 | 230 | 250 | 2400 | 600 | 15.1 | 141 | 210.5 | L1 | G11/4 | G1 |
| 105.4 | 210 | 230 | 250 | 2400 | 600 | 15.5 | 149 | 229 | L1 | G11/4 | G1 |
- Дата: 28-31 Мая 2024Адрес: Крокус Экспо, МоскваНомер стенда: HALL8 8-910Представленный продукт: Гидравлический шестеренный насос
