Проточная линия универсального ультразвукового теплосчетчика серии 220 (из углеродистой стали, фланцевый) изготовлен из углеродистой стали. За счет чего теплосчетчик сохраняет лучшие механические и физические свойства в условиях высокой температуры.

Технические параметры
  • Проточная часть: Угдеродистая сталь
  • Способ соединения: Фланцевый
  • Номинальный диапазон диаметра: DN250-DN1000
  • Источник питания: встроенная литиевая батарея или DC240V + встроенная литиевая батарея

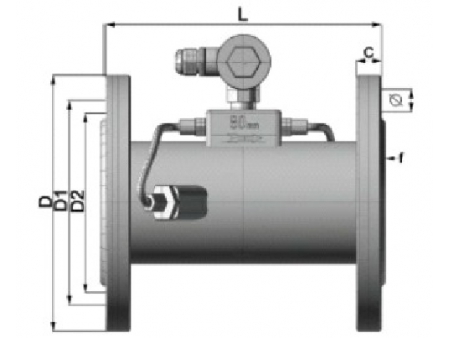

PN16-Внешние размеры
Номинальный диаметр (мм) Номинальное давление Длина L(мм) Внешний диаметр фланца D(мм) Центр.диаметр болта D1 (мм) Диаметр отверстия болта*кол-во Уплотнение D2 Высота уплотнения (мм) Толщина фланца C(мм)
250 1.6 450 405 355 26x12 320 3 29
300 1.6 500 460 410 26x12 378 4 32
350 1.6 550 520 470 26x16 438 4 35
400 1.6 600 580 525 30x16 490 4 38
450 1.6 700 640 585 30x20 550 4 42
500 1.6 800 715 650 33x20 610 4 46
600 1.6 1000 840 770 36x20 725 5 55
700 1.6 1100 910 840 36x24 795 5 63
800 1.6 1200 1025 950 39x24 900 5 74
900 1.6 1300 1125 1050 39x28 1000 5 82
1000 1.6 1400 1255 1170 42x28 1115 5 90
PN25-Внешние размеры
Номинальный диаметр (мм) Номинальное давление Длина L(мм) Внешний диаметр фланца D(мм) Центр.диаметр болта D1 (мм) Диаметр отверстия болта*кол-во Уплотнение D2 Высота уплотнения (мм) Толщина фланца C(мм)
250 2.5 450 425 370 30x12 335 3 35
300 2.5 500 485 430 30x16 395 4 38
350 2.5 550 555 490 33x16 450 4 42
400 2.5 600 620 550 36x16 505 4 48
450 2.5 700 670 600 36x20 555 4 54
500 2.5 800 730 660 36x20 615 4 58
600 2.5 1000 845 770 39x20 720 5 68
700 2.5 1100 960 875 42x24 820 5 85
800 2.5 1200 1085 990 48x24 930 5 95
