Гофровалы с карбид-вольфрамовым покрытием

Гофровалы с карбид-вольфрамовым покрытием
Запрос цены

Компоненты гофропресса

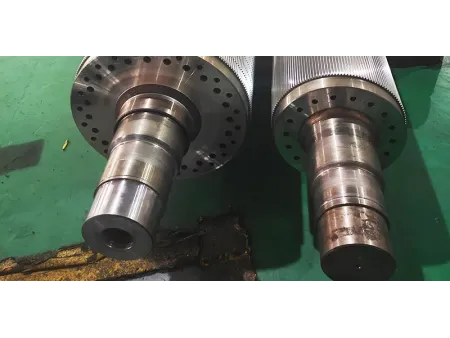

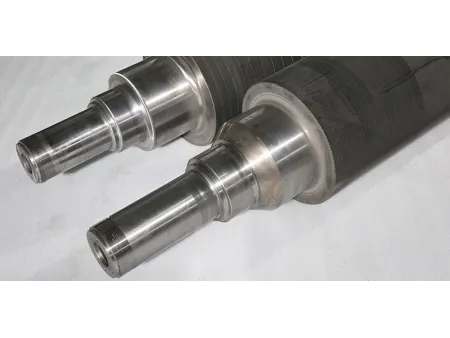

Гофровалы с карбид-вольфрамовым покрытием, используются в гофроагрегате для производства двухслойного гофрокартона

  • Срок службы валов с карбид-вольфрамовым покрытием превышает 50 млн. метров, что подтверждено многолетним использованием в промышленной отрасли.
  • Шероховатость поверхности достигается полировкой и составляет Ra 0.2–0.4, что делает гофровалы идеальным компонентом для высокоскоростных линий гофрирования.
Технические характеристики (для справки)
Тип флютингаACCBBBEEFGNO
Профиль гофровалаUVUVUVUVUVUVUVUVUVUV
Кол-во флютингов (Флютинг/300мм)30±239±344±250±266±390±10124±10185±12200±15267 (или на заказ)
Высота флютинга4.6-4.93.6-3.93.0-3.52.6-2.91.9-2.11.1-1.50.7-0.80.5-0.650.4-0.50.25-0.35
Коэффициент гофрирования (T.U.R)1.51-1.591.44-1.511.42-1.491.36-1.421.4-1.411.29-1.391.22-1.261.2-1.251.15 (или на заказ)1.14 (или на заказ)

* Примечание: Тип флютинга может быть изготовлен на заказ, где учитываются требования клиента, диапазон грамматуры лайнера и бумаги среднего формата.

Используем устройство сверхзвукового пламенного напыления Praxair JP8000 для нанесения покрытий на гофровалы. Устройство равномерно наносит порошок из карбид-вольфрама со скоростью 800 м/с при температуре ниже 1400°C. В процессе нанесения покрытия температура поддерживается в пределах 80°C, что сокращает термическую нагрузку на гофровал.

В результате обработки поверхность приобретает высокую твердость (HV0.3 > 1200) и прочное сцепление (6b > 70 Н/мм²), что обеспечивает надежную и долговечную адгезию. Гофровалы Yonghui отличаются износостойким покрытием, устойчивостью к коррозии и равномерностью нанесения (отклонение толщины не превышает ±0.01 мм). Биение валов также контролируется в пределах 0.01 мм, что обеспечивает стабильный выпуск.Валы с карбид-вольфрамовым покрытием служат в 5-8 раз дольше, чем валы с хромированным покрытием, благодаря повышенной износостойкости. Это позволяет сократить затраты на обслуживание и увеличить срок службы оборудования. Процесс полировки после нанесения покрытия снижает шероховатость поверхности до Ra 0.2–0.4, что полностью соответствует требованиям высокоскоростных гофроагрегатов. Прочность и равномерность покрытия помогают поддерживать толщину картона, сокращать отходы бумаги и поддерживать стабильное производство. В реальных условиях гофровалы с карбид-вольфрамовым покрытием могут прослужить более 50 млн. метров.

Применение

Валы с карбид-вольфрамовым покрытием совместимы с гофроагрегатами для производства 2-х слойного гофрокартона различных марок, что делает их подходящим выбором как для международных, так и отечественных линий для производства гофрированного картона. Они легко адаптируются для использования в гофрооборудовании таких известных брендов, как BHS, Fosber, Mitsubishi, BW Papersystems, Marquip, Peters, Isowa, Agnati, Langston, JS, TCY, West River, Hsieh Hsu, K&H, XHL, Fuli, Wanlian.

Особенности
  • Покрытие прочно связывается с основным материалом, обеспечивая долговечность без отслаивания или шелушения.
  • Благодаря высокой твердости поверхности износостойкость значительно повышается, что продлевает срок службы вала последовательным и измеримым образом.
  • Толщина покрытия равномерна и точно контролируется, что помогает поддерживать высокую размерную точность на протяжении всего использования.
  • После обработки гофровалы полируются до шероховатости поверхности Ra 0,2–0,4, что полностью соответствует потребностям высокоскоростных производственных линий.
  • В сочетании с профилями UV и UV-V конструкция помогает повысить прочность картона, сократить расход клея и минимизировать отходы бумаги-гильзы.
  • Форма профиля вала остается стабильной во время использования и не изнашивается со временем, поддерживая постоянную скорость приема бумаги.
  • Гофрокартон, произведенный с помощью наших горофвалов, сохраняет постоянную толщину и плоскостность, поддерживая надежную печать и качество картона.
  • Покрытие можно удалить с помощью специальных методов, что позволяет повторно использовать корпус гофровала.
  • Меньшее количество замен означает сокращение простоев и снижение затрат на рабочую силу и материалы.
Преимущества
  • Покрытие из карбид-вольфрама обеспечивает исключительную твердость, уступая лишь алмазу, и значительно превосходит хромированные валы по износостойкости.
  • Срок службы увеличивается в 3–5 раз, что снижает частоту замены валов на 65–80%.
  • Потеря высоты профиля минимальна, всего 0,06–0,08 мм за цикл, что помогает поддерживать форму профиля на протяжении всего использования.
  • Оптимизированная конструкция профиля вала снижает расход бумаги на 1–6%, а также производственные затраты.
  • Стабильные кончики профилей валов обеспечивают постоянное использование клея, сокращая расход крахмального клея на 20–40%.
  • Меньший износ сокращает время простоя оборудования и ограничивает повреждение других деталей, таких как клеевые и прижимные валики.
  • Однородное качество покрытия предотвращает колебания клея, уменьшая дефекты платы и снижая процент брака на 30–50%.
  • Постоянная геометрия профиля обеспечивает стабильную толщину платы, улучшенное склеивание и надежное качество картона.
  • Профиль конструкции разрабатывается индивидуально, исходя из производительности платы и экономических соображений.
  • Параметры валов можно регулировать во время реконструкции или нового производства, что позволяет снизить общие эксплуатационные расходы и повысить конкурентоспособность.
Сравнение покрытий для гофровалов
ПунктГофровал с карбид-вольфрамовым покрытиемГофровал с покрытием из хрома
Срок службыВыше в 3–5 разТребует регулярной замены (подвержены частому износу и частой замене)
Норма расхода бумагиСокращена на 1%–6%Высокая (износ зубьев вала, приводит к отходам бумаги)
Расход клеяСокращен на 20%–40% при более последовательном использованииБольшие колебания, нестабильное потребление
Расходы на техническое обслуживаниеНизкое время простоя, меньшая замена валов и низкий процент поврежденийЧастое техническое обслуживание, более высокие общие затраты
Процент бракаСокращен на 30%–50%Высокий (износ зубьев приводит к плохому сцеплению и проблемам с качеством)
Материал

В качестве материала используются кованая легированная сталь 50CrMoA компании Zhongyuan Special Steel (ведущий китайский поставщик). Данный материал отличается высокой прочностью, износостойкостью и термостойкостью, что делает его подходящим для высокоскоростного гофрирования.

  • Прочная и долговечная кованая легированная сталь 50CrMoA
  • Толщина корпуса гофровала ≥ 75 мм
Покрытие

Устройство сверхзвукового пламенного напыления Praxair JP8000 вместе с порошком карбида вольфрама обеспечивают равномерное покрытие с отклонением толщины ±0.01 мм. Твердость поверхности составляет HV1200–1500.

  • Система термического распыления Praxair JP8000
  • Пескоструйная обработка
  • Покрытие из карбида вольфрама
Процесс термообработки

Поверхность валов проходит комбинированные процессы обработки, которые включают азотирование, закалку, отпуск и криогенное охлаждение при -190°C, что позволяет достичь твердости поверхности HRC ≥ 60.

  • Комбинированная термическая обработка
  • Азотирование
  • Среднечастотное гашение
Упаковка

Для безопасной транспортировки по морю на дальние расстояния мы используем вакуумную упаковку с защитой от ржавчины и ударопрочные деревянные ящики.

Инспекция

Проводим строгую систему контроля, состоящую из 12 этапов - от проверки сырья до конечной продукции.

Этапы проверки:
Тестирование сырья → проверка герметичности сварного шва → динамическая балансировка → проверка твердости, флютинга и габаритов → испытание под давлением → проверка толщины покрытия → конечная инспекция.
