DPH400D/Q (с тройным сервоприводом/полностью сервоприводная) Блистерная упаковочная машина с тройным или полным сервоприводом для упаковки Alu-PVC и Alu-Alu
Фармацевтическое упаковочное оборудование с 1998 года
- Alu-PVC: 20–200 резов/мин, 60–1000 блистеров в минуту
- Alu-Alu: 20–160 резов/мин, 140–640 блистеров в минуту
- Высокая производительность, подходит для крупносерийного производства
Блистерная упаковочная машина Alu-PVC и Alu-Alu оснащена сервоприводом. Частота штамповки составляет 20–200 резов/мин для Alu-PVC и 20–160 резов/мин для Alu-Alu. Производительность достигает до 3,6 млн единиц за смену (5 блистеров за ход, 10 единиц в блистере, 150 резов/мин, смена 8 часов).
Оборудование подходит для упаковки твердых лекарственных форм различных форм и размеров, включая таблетки, капсулы, мягкие желатиновые капсулы и таблетки нестандартной формы. Совместимые материалы: Alu-PVC, PVDC, Alu-Alu и PET.
Машина имеет закрытый корпус из нержавеющей стали, современный внешний вид и соответствует требованиям GMP для фармацевтического производства. Модели могут быть выбраны в зависимости от требуемого масштаба производства.

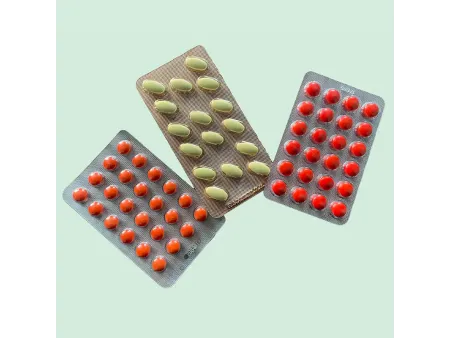

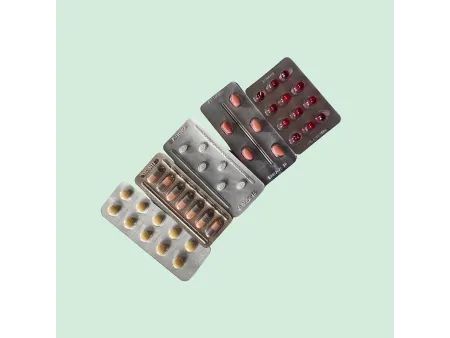

Упаковка капсул и таблеток в фармацевтической, пищевой и косметической промышленности.
- Оборудование использует формование под давлением с роликовой термосваркой, что обеспечивает высокую эффективность упаковки и стабильное качество внешнего вида.
- Оснащено интеллектуальной сервосистемой и оптимизированной передаточной конструкцией, обеспечивающей высокоскоростную и стабильную работу, сокращение простоев и гибкую настройку под различные производственные мощности.
- Управление осуществляется через HMI и PLC; предусмотрены бесступенчатая частотная регулировка скорости и сервопривод. Диапазон высокоскоростной штамповки - 20-160 резов/мин (частота зависит от длины блистера).
- Система визуального контроля использует комплектующие всемирно признанных брендов, обеспечивая высокую точность обнаружения дефектов.
- Предусмотрены различные функции сигнализации: сигнал о нехватке материала, сигнал открытия защитной двери, температурная сигнализация, сигнал давления воздуха и сигнализация циркуляции воды.
- Внутренняя система нагрева с автоматическим контролем температуры.
- Удлиненная платформа загрузки для повышения выхода годной продукции; возможна интеграция с конвейером.
- Доступные способы охлаждения: циркуляционная вода или подключение к внешнему источнику водоснабжения.
- Безотходная штамповка, позволяющая снизить расход упаковочного материала примерно на 10%.
| Эффективность резки | Alu-PVC: 20–200 резов/мин Alu-Alu: 20–160 резов/мин |
| Макс. площадь формования | 200 × 430 мм |
| Пленка ПВХ | 420 × (0.15–0.45) мм |
| PTP-фольга | 420 × (0.02–0.03) мм |
| Общая мощность | Полный сервопривод: 18.75 кВт Тройной сервопривод: 12.75 кВт |
| Электропитание | 380 В / 50 Гц |
| Габариты (Д×Ш×В) | 3930 × 1170 × 1860 мм |
| Вес | Полностью сервоприводная: 3800 кг Трехсервоприводная: 3750 кг |
| Метод формования | Alu-PVC: формование под давлением Alu-Alu: штамповка |
| Метод запайки | Роликовая запайка |
| Уровень шума | 75 дБ(А) |
| Автоматический контроль | Система визуальной инспекции |
| Макс. глубина формования | Alu-PVC: 18 мм Alu-Alu: 12 мм |
| Расход сжатого воздуха | 1,1 м³/ч (20 л/мин) |
| Давление сжатого воздуха | 0.5–0.7 МПа |
| Расход охлаждающей воды | 0,19 м³/ч (3,2 л/мин) |
Формование, индексирование, термосварка, вырубка, подача продукта, печать, роботизированная выгрузка и выравнивание по регистрационным меткам выполняются сервоприводами. Все узлы работают синхронно в единой системе управления. При возникновении неисправности оборудование автоматически останавливается, при этом сохраняется позиционирование даже при отключении питания или остановке линии. Каждый модуль также может работать отдельно для обслуживания и регулировки.
Сервопривод используется для формования и индексирования, активных роликов термосварки и подачи при вырубке. Остальные узлы формования, вырубки и печати синхронизируются через механическую передачу от главного двигателя, скорость которого регулируется частотным преобразователем. При смене форм достаточно изменить параметры на панели HMI, что значительно сокращает время переналадки.
-
- Станция соединения пленки
-
- Станция соединения алюминиевой фольги
-
- Станция формования
-
- Ротационная станция подачи
-
- Универсальная станция подачи / станция подачи Alu-Alu (для таблеток нестандартной формы)
-
- Станция термозапайки
-
- Станция штамповки
Компания Dalian Hanfang Pharmaceutical специализируется на производстве твердых лекарственных форм для перорального применения, включая таблетки и капсулы, и предъявляет высокие требования к производственной эффективности и стабильности работы оборудования. Существующее оборудование уже не могло удовлетворять возросшие потребности в производственных мощностях.
Компания Huaxin Package разработала индивидуальное решение - высокоскоростную блистерную упаковочную машину DPH400Q для упаковки с использованием материалов Alu-PVC, оснащенную полностью сервоприводной системой и передовой архитектурой управления. Оборудование обеспечивает превосходную синхронизацию, более низкое энергопотребление и улучшенную модульную координацию, став ключевым активом на высокопроизводительной производственной линии компании Hanfang.
В упаковке Alu-PVC используется алюминиевая фольга в сочетании с ПВХ или ПВДХ, формуемых методом термоформования под положительным давлением; она подходит для обычных фармацевтических препаратов. Упаковка Alu-Alu формируется методом холодной штамповки и обеспечивает более высокую защиту от влаги и света для чувствительных продуктов, повышая их стабильность и срок хранения.
Да. Благодаря интеллектуальной сервосистеме и процессам пневмоформования или штамповки, машина поддерживает максимальную глубину формования до 18 мм (для Alu-PVC) и 12 мм (для Alu-Alu), обеспечивая упаковку таблеток, капсул, мягких желатиновых капсул и изделий нестандартной формы.
Полностью закрытая конструкция из нержавеющей стали, интеллектуальная система управления и высокоскоростные высокоточные приводы снижают риск загрязнения и потери материалов, обеспечивая стабильное производство в соответствии со стандартами GMP.
