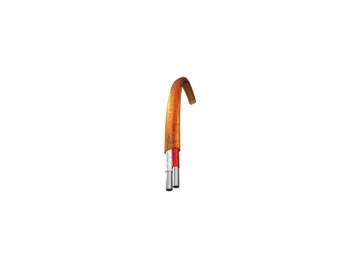

Удлинительный провод для термопар (Тип JX с изоляцией силиконовой резиной)
Состав термопарного провода с изоляцией из силиконовой резины (тип JX)
1. Проводники
Положительный: железо
Отрицательный: константан
2. Изоляция: силиконовая резина
1. Описание
Удлинительный провод для термопар с изоляцией из силиконовой резины (тип JX) имеет многожильную проволоку. Стандартный допуск и цветовые кодировки соответствуют стандартам ASTM E 230/ANSI.
A. ПроводникСтандартная термоэлектродная проволока
| Размер проводника (AWG) | Количество и толщина жил |
| 24мм | 7/32 AWG (Ø0.2мм) |
B. Изоляция
Силиконовая резина (200℃)
Номинальная толщина изоляции: 0.30мм
Код цвета (ASTM E230/ANSI):
Положительный: белый
Отрицательный: красный
C. Сборка
Положительный и отрицательный проводники в данном проводе для термопары расположены параллельно.
D. Внешняя оболочка
Силиконовая оболочка (200℃)
Номинальная толщина оболочки: 0.80мм
Код цвета (ASTM E230/ANSI): черный
3. Размеры и допуск
Размеры/допуск (мм): 4.0±0.3
| Температурный диапазон | Стандартная погрешность* | Особая погрешность* |
| 0℃ - 200℃ | ±2.2℃ или 0.75% | ±1.1℃ или 0.4% |
* что больше
В наличии типы термопар: KX, JX, TX, EX, NX, RX,SX; компенсирующий кабель KCA, KCB и т.д.
