Распорные плиты

Запрос цены

О нас: http://jhcastingparts.ru

Наименование: Распорные плиты
Совместимое оборудование: Щековая дробилка
Материал: Высокомарганцовистая сталь, улучшенный композиционный материал, модифицированная высокомарганцовистая сталь, сверхпрочная марганцевая сталь
Применение: Распорные плиты используются в конструкции щековых дробилок, которые широко распространены в горнодобывающей промышленности, металлургии, производстве строительных материалов, дорожном и железнодорожном строительстве, водном хозяйстве, химической промышленности и других отраслях для измельчения руд и других кусковых материалов до зерна среднего размера.
Возможность изготовления под заказ: Да
Модель дробилки: любые модели
Объем заказа: неограниченный

Функции
Распорные плиты являются цельнолитыми стальными отливками, которые служат в конструкции щековой дробилки для передачи движения шатуна подвижной плите и в то же время для защиты механизма дробилки от серьезных поломок. В случае перегрузки или попадания в дробилку недробимых объектов, размер которых превышает размер разгрузочного отверстия, распорная плита разламывается с целью предотвращения поломки более дорогостоящих деталей.
Распорные плиты соединены с сухарем (вкладышем распорной плиты) посредством сопряжения качения поверхностей роликовой формы, что существенно сокращает трение между ними. Для работы сопряжения необходим лишь тонкий слой смазочного материала.

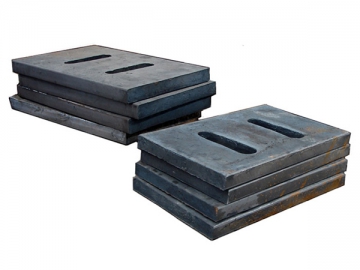

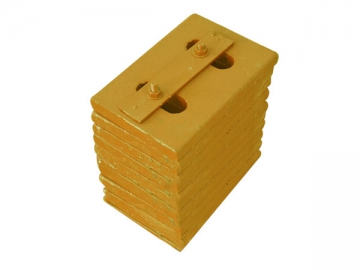

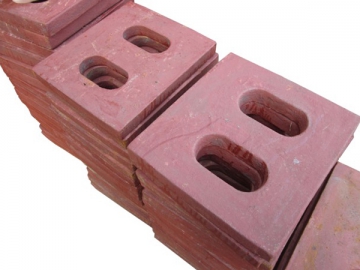

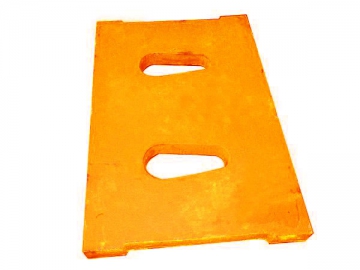

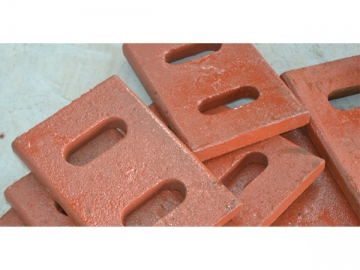

Образцы продукции

Технические параметры совместимых щековых дробилок

Модель	Загрузочное отверстие ( мм )	Макс. размер фракции материала на входе ( мм )	Раз рузочное отверстие ( мм )	Производительность ( т/ч )	Скорость вращения эксцентрикового вала( об /мин)	Мощность двигателя ( кВт )
PE250 × 400	250 × 400	210	20-60	5-20	290	15
PE400 × 600	400 × 600	350	40-100	15-60	275	30
PE500 × 750	500 × 750	425	50-100	40-110	250	55
PE600 × 750	600 × 750	480	75-150	60-150	250	75
PE600 × 900	600 × 900	500	65-180	65-160	250	55-75
PE700 × 900	700 × 900	650	75-150	100-220	250	90
PE750 × 1060	750 × 1060	630	80-180	110-320	250	110
PE870 × 1060	870 × 1060	750	80-200	140-350	250	90
PE900 × 1200	900 × 1200	780	95-225	220-450	200	110
PE1000 × 2000	1000 × 1200	850	195-265	250-500	200	110
