5-осевой обрабатывающий центр с ЧПУ по дереву (с 4 головками)
//Деревообрабатывающее оборудование
Пятиосевой обрабатывающий центр с ЧПУ и четырьмя шпинделями для одновременной обработки нескольких сложных деревянных заготовок
- Макс. длина обработки1200 мм
- Расстояние между выталкивающими штифтами350 мм
- Размеры оборудования5500×4000×3000 мм
- Вес оборудованияОколо 7 тонн

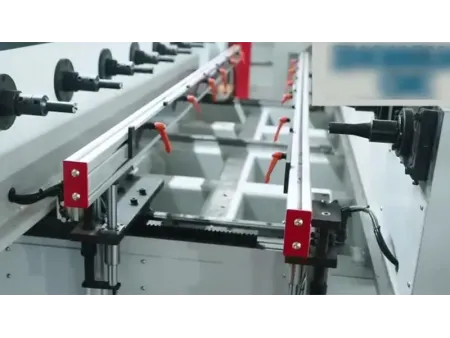

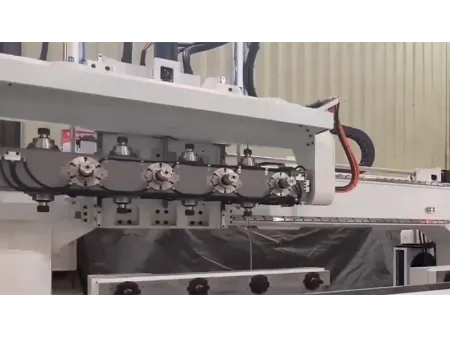

4-шпиндельный 5-осевой обрабатывающий центр с ЧПУ разработан для высокоэффективной деревообработки. Центр оснащен двумя рабочими столами и четырьмя независимо управляемыми шпинделями, каждый из которых укомплектован цанговым патроном ER32 и поворотным механизмом смены инструмента. Столь универсальная конфигурация поддерживает четыре отдельных ряда инструментов с возможностью 360-градусного позиционирования, что позволяет выполнять четыре различные операции одновременно за один цикл на разных заготовках. Такое решение дает возможности для параллельной обработки сложных деревянных компонентов, делая станок идеальным выбором для производителей, стремящихся увеличить выпуск продукции при сохранении стабильного качества.
Этот современный деревообрабатывающий центр идеально подходит для обработки различных деталей из массива дерева, таких как мебельные колонны, элементы лестниц, ножки стульев, столов и диванов. Возможность выполнения нескольких операций на нескольких шпинделях за один цикл делает наш пятиосевой обрабатывающий центр особенно эффективным для производителей с большими объемами выпуска, изготавливающих симметричные или повторяющиеся деревянные детали.
| Кол-во рабочих столов | 1Nr (одиночный рабочий стол) | 2Nr (двойной рабочий стол) |
| Макс. длина обработки | 1200 мм | |
| Расстояние между штифтами выталкивателя | 350 мм | |
| Перемещение по осям | Ось X: 590 мм | Ось X: 1900 мм |
| Ось Y: 1600 мм | Ось Y1: 1760 мм | |
| Ось Z: 500 мм | Ось Y2: 1760 мм | |
| Ось Z: 500 мм | ||
| Ось А: 0-360° | ||
| Ось C (ось токарной обработки/фрезерования): непрерывное вращение | ||
| Система числового управления | LNC, Тайвань | |
| Моторизованный шпиндель | 7,5 кВт×8 шт (высокоскоростной шпиндель с двойной головкой) Инструментальная цанга: ER32 | |
| Оси A/B | Редуктор оси B: высокоточный червячный редуктор Редуктор оси A: высокоточный RV-редуктор | |
| Сервоконтроллер | Абсолютный кодировщик с высоким разрешением | |
| Высокопроизводительный преобразователь частоты | 11 кВт×2 шт | |
| Линейная направляющая | Прецизионная линейная направляющая (тайваньский бренд) | |
| Трансмиссия | X-осевая шарико-винтовая передача (тайваньский бренд) Прецизионная реечная передача по оси Y Z-осевая шарико-винтовая передача (тайваньский бренд) | X-осевая шарико-винтовая передача (тайваньский бренд) Прецизионная реечная передача по осям Y1/Y2 Z-осевая шарико-винтовая передача (тайваньский бренд) |
| Пневматические компоненты | AirTAC, Тайвань | |
| Трос и тяговая цепь | Высокоскоростной трос и тяговая цепь с большой нагрузкой | |
| Переключатель/реле | Schneider, Франция | |
| Размеры оборудования (Д×Ш×В) | 5500×4000×3000 мм | 6000×4000×3000 мм |
| Вес оборудования | Около 7 тонн | Около 8 тонн |
- Полностью совместимая с ЧПУ-программированием система обеспечивает точное следование запрограммированной траектории инструмента, что гарантирует однородную текстуру поверхности и чистые линии реза на всех заготовках
- Интегрированная ось С позволяет осуществлять непрерывное вращение заготовки и точное угловое позиционирование, что особенно важно при обработке цилиндрических и профильных деталей
- Пятиосевая система управления выполняет токарные, фрезерные, круговые гравировальные, плоские гравировальные, фрезерно-копировальные и сверлильные операции за одну установку для деталей сложной или неправильной формы
- Оптимизированная компоновка инструмента сокращает время его замены и обеспечивает плавные переходы между технологическими операциями после однократной фиксации заготовки
- Все четыре шпинделя могут работать одновременно, обеспечивая синхронную обработку нескольких компонентов с высокой точностью, стабильностью и скоростью производства, что делает станок идеальным для крупносерийного производства
