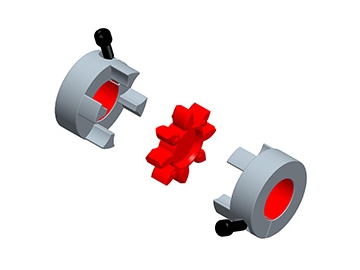

LK16-2 Кулачковая муфта – Зажимное соединение
Запрос цены
Примечание: При оформлении заказа, пожалуйста, укажите требуемую модель и диаметр.
| Модель | φd1φd2 Макс.диаметр (мм) | φD | L | L1 | L2 | S | L3 | M | Момент затяжки ( Н.м) |
| LK16-C15 | 8 | 15 | 20 | 6 | 6 | 1.0 | 3 | M2.5 | 0.8 |
| LK16-C26 | 12.7 | 26 | 26 | 8 | 8 | 1.0 | 4 | M3 | 1.2 |
| LK16-C32 | 16 | 32 | 32 | 10 | 9 | 1.5 | 5 | M4 | 2.5 |
| LK16-C42 | 24 | 42 | 50 | 17 | 12 | 2.0 | 8.5 | M5 | 5 |
| LK16-C56 | 32 | 56 | 58 | 20 | 14 | 2.0 | 10 | M6 | 8 |
| LK16-C66 | 35 | 66 | 62 | 21 | 15 | 2.5 | 10.5 | M8 | 20 |
| LK16-C82 | 45 | 82 | 86 | 31 | 18 | 3.0 | 15.5 | M8 | 20 |
| LK16-C98 | 60 | 98 | 94 | 34 | 20 | 3.0 | 17 | M10 | 40 |
| LK16-C108 | 60 | 108 | 123 | 46 | 24 | 3.5 | 23 | M10 | 40 |
| Модель | Ном.вращ.момент ( Н.м ) | Макс.вращ.момент ( Н.м ) | Макс.частота вращ. ( об/мин ) | Момент инерции ( кг.м2 ) | Жесткость при кручении ( Н.м/рад) | Эксцентриситет ( мм ) | Макс.угловое смещение ( °) | Макс.осевое смещение ( мм ) | Вес ( г ) |
| LK16-C15 | 1.1 | 2.2 | 19000 | 3.9×10-4 | 45 | 0.02 | 1.0 | +0.60 0 | 9.5 |
| LK16-C26 | 6.0 | 12 | 16000 | 6.8×10-4 | 56 | 0.02 | 1.0 | +0.60 0 | 32.4 |
| LK16-C32 | 6.5 | 13 | 12000 | 8.3×10-4 | 70 | 0.02 | 1.0 | +0.60 0 | 51 |
| LK16-C42 | 32 | 64 | 10000 | 9.3×10-4 | 490 | 0.02 | 1.0 | +0.80 0 | 123 |
| LK16-C56 | 46 | 92 | 8000 | 3.8×10-3 | 1310 | 0.02 | 1.0 | +0.80 0 | 305 |
| LK16-C66 | 109 | 218 | 6000 | 7.2×10-3 | 2240 | 0.02 | 1.0 | +0.80 0 | 555 |
| LK16-C82 | 135 | 270 | 4600 | 1.5×10-2 | 3400 | 0.02 | 1.0 | +1.00 0 | 1018 |
| LK16-C98 | 260 | 520 | 3800 | 1.95×10-2 | 4410 | 0.02 | 1.0 | +1.00 0 | 1604 |
| LK16-C108 | 430 | 860 | 3400 | 3.0×10-2 | 5700 | 0.02 | 1.0 | +1.00 0 | 2850 |
Для получения дополнительной информации, .
