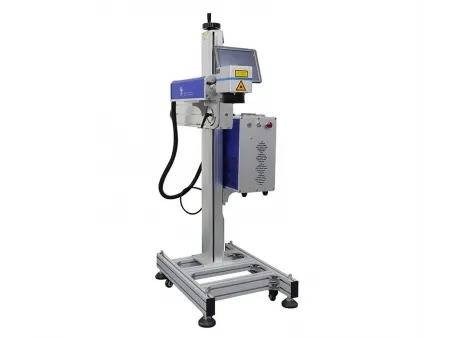

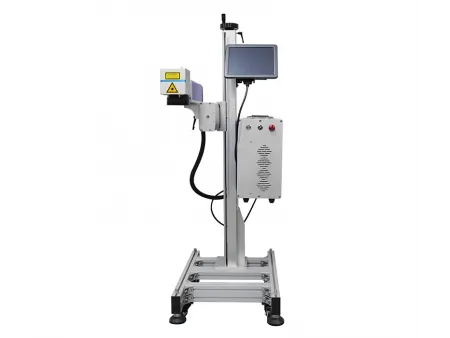

Конвейерный волоконный лазерный маркер

Конвейерный волоконный лазерный маркер
Конвейерный волоконный лазерный маркер
Конвейерный волоконный лазерный маркер
Запрос цены
  • Длина волны лазера 1064 нм
  • Диапазон маркировки 110×110 мм
  • Качество луча M²<1.5
  • Макс. линейная скорость 12000 мм/с

Конвейерный волоконный лазерный маркировочный аппарат, специально разработанный для высокоскоростных производственных линий, интегрирует в себе промышленный волоконный лазер и высокоскоростную гальванометрическую сканирующую систему. Оборудование поддерживает синхронную маркировку на движущихся производственных линиях со скоростью 0-30 м/мин, поддерживая работу без остановки конвейера. При скорости сканирования до 12 000 мм/с наш лазерный маркировочный аппарат увеличивает суточную производственную мощность на 200%. Кроме того, он легко интегрируется с системами ПЛК, позволяя полностью автоматизировать нанесение серийных номеров, QR-кодов и номеров партий. Маркиратор не требует расходных материалов и исключает загрязнение чернилами, соответствуя сертификатам FDA/CE и отвечая стандартам безопасности для пищевой упаковки и медицинских применений.

Применение
Гравировка металлов: железо, сталь, углеродистая сталь, нержавеющая сталь, чистый алюминий, алюминиевый сплав, цинковый сплав, титановый сплав, латунь, бронза, золото, серебро, платина
Гравировка пластмасс: АБС, ПВХ, ПЭ, HDPE
  • Технические параметры
  • Конфигурация
  • Частые вопросы
  • Почему HiSpeed Laser
  • Оставить заявку
Технические параметры
  • Мощность лазера 30Вт, 50Вт, 100Вт
  • Тип лазера Волоконный лазер
  • Длина волны лазера 1064 нм
  • Диапазон маркировки 110×110 мм
  • Качество луча M²<1.5
  • Макс. линейная скорость 12000 мм/с
  • Мин. размер символа 0,05 мм
  • Мин. ширина строки 0,01 мм
  • Способ охлаждения Воздушное охлаждение
  • Источник питания 220В/50Гц или 110В/60Гц
  • Температура рабочей зоны 5℃~40℃ (работа вне этого диапазона может повлиять на производительность и срок службы)
  • Размеры машины 480×660×1450 мм
  • Размер упаковки 1330×580×560 мм
  • Вес машины 66 кг
  • Вес упаковки 76 кг
Рекомендуемая мощность лазера
  • Лазер мощностью 30ВтРабочая зона ≤110×110 мм при скорости ≤20 м/мин
  • Лазер мощностью 50ВтРабочая зона ≤110×110 мм при скорости ≤30 м/мин
  • Лазер мощностью 100ВтРабочая зона ≤110×110 мм при скорости ≤50 м/мин
Конфигурация

Лазерный источник
Мы комплектуем наши маркираторы лазерными источниками ведущих отечественных и международных брендов, включая Raycus, JPT, MAX, SUPER и IPG, которые характеризуются высокой эффективностью преобразования накачки, низким энергопотреблением и превосходным качеством луча.

Гальванометрическая сканирующая головка
Высокоскоростная сканирующая головка (12 000 мм/с), предназначенная преимущественно для лазерной маркировки, оснащена двойной системой инфракрасной фокусировки, что существенно повышает эффективность наведения луча.

F-theta объектив
Маркер оборудован F-Theta-объективом с длиной волны 1064 нм, преимущественно использующимся в волоконных лазерных маркировочных станках. Благодаря увеличенной длине волны обладает высокой проникающей способностью энергии, что делает его подходящим для маркировки различных металлических и неметаллических материалов. Обеспечивает длительную непрерывную работу без необходимости замены или добавления расходных материалов.

Плата управления маркировочным ПО
Оснащен оригинальной управляющей платой JCZ EZCAD, гарантирующей стабильность работы всей маркировочной системы. Программный интерфейс поддерживает множество языков, включая китайский, английский, итальянский, русский, корейский, японский, испанский, португальский и другие. Мощный функционал включает текстовую маркировку, маркировку QR-кодов, векторную графическую маркировку, автоматический пропуск серийных номеров и многое другое.

Сенсорный дисплей
Оборудование оснащено 10.1-дюймовым промышленным емкостным сенсорным экраном с поддержкой мультитач, обеспечивающим интуитивно понятное управление, с визуальным разделением функциональных модулей с помощью значков и цветовых блоков. Аппарат обладает высокой скоростью обработки данных и поддерживает многопротокольную коммуникацию, включая интегрированные интерфейсы Ethernet, RS232 и другие, что позволяет осуществлять загрузку производственных данных в реальном времени.

Предупреждающие знаки
Крайне важны для предупреждения людей о соблюдении мер безопасности во время эксплуатации лазерной системы.

  • Дымоуловитель
  • Конвейерная линия
  • Волоконный лазер
  • Высокоскоростная гальванометрическая сканирующая головка
  • Ось Z (1200 мм) ось Y (500 мм) (портал/колонна для интеграции)
  • Шкаф управления лазером
  • F-theta объектив
  • Плата управления маркировочным ПО
  • Сенсорный дисплей
  • Энкодер
  • Сенсоры
  • Блок питания лазера
  • Шнур питания
  • Защитные очки
  • Ножной переключатель
  • Алюминиевый тестовый образец
  • Набор шестигранных ключей
  • Гарантийный сертификат на оборудование
  • Список поставляемых комплектующих
  • Каталог продукции

Да, наше промышленное лазерное оборудование поддерживает нанесение маркировки на все металлические материалы. Благодаря оптимизации параметров оно может быть адаптировано к 95% промышленных материалов. Мы предлагаем бесплатное тестирование образцов для проверки.

Более темные материалы обычно обеспечивают более высокую контрастность. Для более светлых материалов может потребоваться настройка частоты/мощности. Конкретный эффект зависит от материала.

Перед отправкой с завода оборудование проходит полную отладку. После получения устройства оно подключается к сети и работает без дополнительной настройки.

На все оборудование предоставляется двухлетняя гарантия. В течение гарантийного срока неисправные компоненты, не вызванные человеческим фактором, могут быть заменены бесплатно.

Специализированный специалист ответит в течение 3 рабочих часов. Конкретная стоимость обслуживания будет определена в зависимости от конкретной ситуации.
