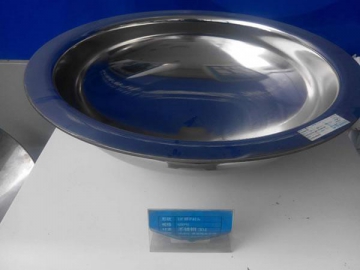

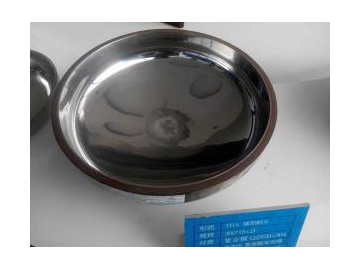

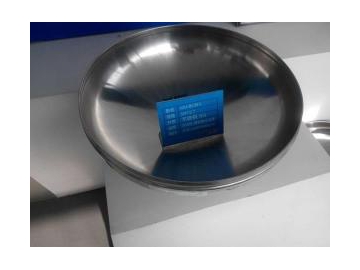

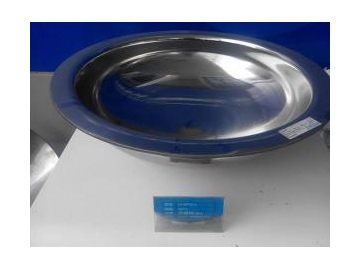

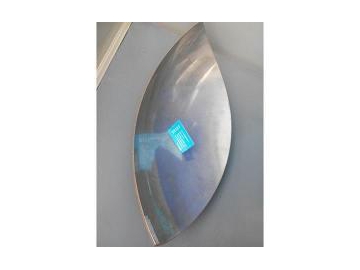

Эллиптические днища (EHA/EHB)
Эллиптическая заглушка сосуда, Эллиптическое днище резервуара, Днище для сосуда высокого давления под заказ, Заглушка резервуара для хранения под заказ, Днище котла с индивидуальными параметрами

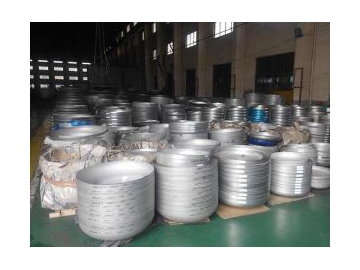

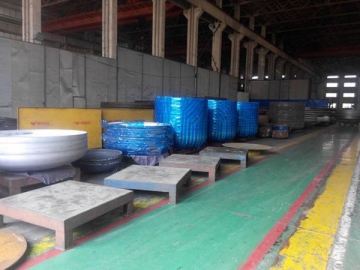

Площадь компании Weide составляет 30 тыс.м2. Наше днищ и заглушек является самым передовым в мире. Мы самостоятельно разработали полностью автоматические гидравлические прессы двухстороннего действия 6600 тонн, 3000 тонн и 680 тонн, машины для ротационной холодной вытяжки металла 10 м, 4 м и 3 м, машины для ротационной горячей вытяжки металла 4,5 м и другое вспомогательное оборудование и пресс-формы. У нас есть комплексная , позволяющая Weide производить днища и заглушки сосудов высокого давления всех форм, спецификаций и из всех материалов.
No. | Номинальный диаметр DN/мм | Общая глубина H/мм Допуск | Закругленность | Степень выпуклости | Степень вогнутости | Высота прямого края |
Стандарт | -0.2%~0.6%DN | ≤ 0.5%DN; ≤ 25 мм | ≤ 1.25%Di | ≤ 0.625% Di | -5% ~10%h | |
1 | 300 | 100 | ≤ 1.5 | ≤ 3.75 | ≤ 1.88 | 25 |
2 | 350 | 113 | ≤ 1.75 | ≤ 4.38 | ≤ 2.19 | 25 |
3 | 400 | 125 | ≤ 2 | ≤ 5 | ≤ 2.5 | 25 |
4 | 450 | 138 | ≤ 2.25 | ≤ 5.63 | ≤ 2.81 | 25 |
5 | 500 | 150 | ≤ 2.5 | ≤ 6.25 | ≤ 3.13 | 25 |
6 | 550 | 163 | ≤ 2.75 | ≤ 6.88 | ≤ 3.44 | 25 |
7 | 600 | 175 | ≤ 3 | ≤ 7.5 | ≤ 3.75 | 25 |
8 | 650 | 188 | ≤ 3.25 | ≤ 8.13 | ≤ 4.06 | 25 |
9 | 700 | 200 | ≤ 3.5 | ≤ 8.75 | ≤ 4.38 | 25 |
10 | 750 | 213 | ≤ 3.75 | ≤ 9.38 | ≤ 4.69 | 25 |
11 | 800 | 225 | ≤ 4 | ≤ 10 | ≤ 5 | 25 |
12 | 850 | 238 | ≤ 4.25 | ≤ 10.63 | ≤ 5.31 | 25 |
13 | 900 | 250 | ≤ 4.5 | ≤ 11.25 | ≤ 5.63 | 25 |
14 | 950 | 263 | ≤ 4.75 | ≤ 11.88 | ≤ 5.94 | 25 |
15 | 1000 | 275 | ≤ 5 | ≤ 12.5 | ≤ 6.25 | 25 |
16 | 1100 | 300 | ≤ 5.5 | ≤ 13.75 | ≤ 6.88 | 25 |
17 | 1200 | 325 | ≤ 6 | ≤ 15 | ≤ 7.5 | 25 |
18 | 1300 | 350 | ≤ 6.5 | ≤ 16.25 | ≤ 8.13 | 25 |
19 | 1400 | 375 | ≤ 7 | ≤ 17.5 | ≤ 9.38 | 25 |
20 | 1500 | 400 | ≤ 7.5 | ≤ 18.75 | ≤ 9.38 | 25 |
No. | Номинальный диаметр DN/мм | Общая глубина H/мм Допуск | Закругленность | Степень выпуклости | Степень вогнутости | Высота прямого края |
Стандарт | -0.2%~0.6%DN | ≤ 0.5%DN; ≤ 25 мм | ≤ 1.25%Di | ≤ 0.625% Di | -5% ~10%h | |
21 | 1600 | 425 | ≤ 8 | ≤ 20 | ≤ 10 | 25 |
22 | 1700 | 450 | ≤ 8.5 | ≤ 21.25 | ≤ 10.63 | 25 |
23 | 1800 | 475 | ≤ 9 | ≤ 22.5 | ≤ 11.25 | 25 |
24 | 1900 | 500 | ≤ 9.5 | ≤ 23.75 | ≤ 11.88 | 25 |
25 | 2000 | 525 | ≤ 10 | ≤ 25 | ≤ 12.5 | 40 |
26 | 2100 | 565 | ≤ 10.5 | ≤ 26.25 | ≤ 13.13 | 40 |
27 | 2200 | 590 | ≤ 11 | ≤ 27.5 | ≤ 13.75 | 40 |
28 | 2300 | 615 | ≤ 11.5 | ≤ 28.75 | ≤ 14.38 | 40 |
29 | 2400 | 640 | ≤ 12 | ≤ 30 | ≤ 15 | 40 |
30 | 2500 | 665 | ≤ 12.5 | ≤ 31.25 | ≤ 15.63 | 40 |
31 | 2600 | 690 | ≤ 13 | ≤ 32.5 | ≤ 16.25 | 40 |
32 | 2700 | 715 | ≤ 13.5 | ≤ 33.75 | ≤ 16.88 | 40 |
33 | 2800 | 740 | ≤ 14 | ≤ 35 | ≤ 17.5 | 40 |
34 | 2900 | 765 | ≤ 14.5 | ≤ 36.25 | ≤ 18.13 | 40 |
35 | 3000 | 790 | ≤ 15 | ≤ 37.5 | ≤ 18.75 | 40 |
No. | Номинальный диаметр DN/мм | Номинальная толщина | Общая глубина H/мм Допуск | Закругленность | Степень выпуклости | Степень вогнутости | Высота прямого края |
Стандарт | -0.2%~0.6%DN | ≤ 0.5%DN; ≤ 25 мм | ≤ 1.25%Di | ≤ 0.625% Di | -5% ~10%h | ||
159 | 4 | 65 | 25 | ||||
5 | 25 | ||||||
6 | 25 | ||||||
8 | 25 | ||||||
219 | 5 | 80 | 25 | ||||
6 | 25 | ||||||
8 | 80 | ≤ 1.1 | ≤ 2.54 | ≤ 1.27 | 25 | ||
273 | 6 | 93 | 25 | ||||
8 | 25 | ||||||
10 | 25 | ||||||
12 | 25 | ||||||
325 | 6 | 106 | 25 | ||||
8 | 25 | ||||||
10 | 25 | ||||||
12 | 25 | ||||||
377 | 8 | 119 | 25 | ||||
10 | 25 | ||||||
12 | 25 | ||||||
14 | 25 | ||||||
426 | 8 | 132 | ≤ 2.0 | 5.07 | 2.54 | 25 | |
10 | 25 | ||||||
12 | 25 | ||||||
14 | 25 |
Примечания:
а. Общая глубина днища = глубина изогнутого края прямой край (1/4Di прямой край)
б. Продольные загибы не допускаются на прямом краю днища

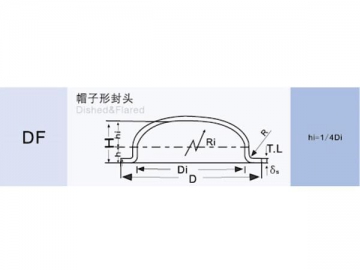

В качестве производителя днищи и заглушек сосудов в Китае, Weide предлагает разные виды днищи и заглушек сосудов , наприрмер Фланцевые днища ,конические днища , выпуклые днища , неглубокие торосферические днища многие другие.
Для получения дополнительной информации ,посетите наш веб-сайт или свяжитесь с нами,пожалуйста.
