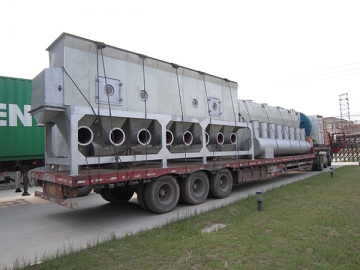

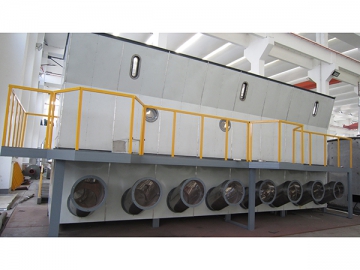

Cушилка кипящего слоя горизонтального типа XF
Принцип работы
Горячий чистый воздух подается через клапанную пластину внутрь камеры, куда поступает и жидкий материал, который под воздействием горячего воздуха трансформируется в кипящий слой. Данный принцип работы дал название оборудованию, которое звучит как горизонтальная сушилка кипящего слоя XF.
После полного контакта материала с воздухом происходит его просушка, которая завершается автоматической разгрузкой и подачей готового продукта из горизонтальной сушилки.
Использование
С момента создания и на протяжении последующих 30 лет эксплуатации оборудования в различных областях промышленности, данный тип сушилок подвергался многочисленным доработкам и улучшениям. На сегодняшний день оборудование используется в пищевой, сельскохозяйственной, химической и фармацевтической промышленностях для сушки сыпучих химических материалов, гранулированных растворимых лекарственных форм, зерна, пластика, порошковых веществ и др. Размер частиц материала варьируется в пределах от 0.1 до 6мм; оптимальным размером для сушки является от 0.5мм до 3мм.
Инструкция по установке

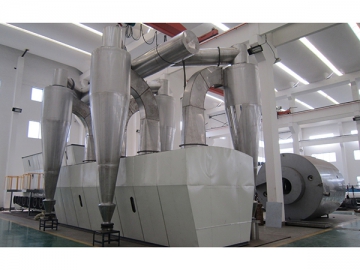

1. Сушилка с кипящим слоем, циклонный сепаратор и мешочный пылесборник устанавливаются на ровной бетонной поверхности без использования крепежных болтов.
2. Вентилятор горизонтальной сушилки кипящего слоя может быть установлен как снаружи, так и внутри при помощи крепежных болтов. Горизонтальная установка осуществляется с учетом условий помещения.
3. Система подачи воздуха целиком герметизирована, что обеспечивает высокоэффективную сушку материала.
| Модель | Площадь кипящего слоя (м2) | Эффективно- стьиспарения (вода кг/час) | Вентилятор | Температура воздуха на входе (°C) | Температура материала на выходе (°C) | Расход энергии при подогреве | ||||
| Мощ- ность | Давление ветра | Объем воздуха | Пар (кг/час) | Электрич- ествоity (кВт) | ||||||
| 0.25 | 5.5 | 4900 | 2300 | |||||||
| 0.25 | 10-15 | 4 | 3800 | 2300 | 50 | 30 | ||||
| 0.5 | 7.5 | 5000 | 3100 | 100 | 60 | |||||
| 0.5 | 20-25 | 5.5 | 3500 | 3100 | ||||||
| 1 | 15 | 6000 | 4200 | 150 | 90 | |||||
| 1 | 30-45 | 11 | 4700 | 4200 | 60-140 | 40-80 | ||||
| 2 | 22 | 7400 | 6000 | 250 | 150 | |||||
| 50-80 | ||||||||||
