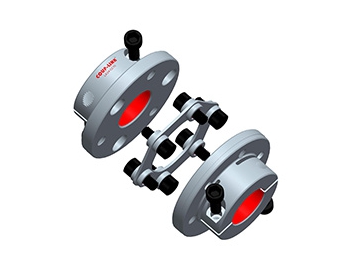

LK24-1 Однодисковая муфта – Зажимное соединение
Запрос цены
Примечание: При оформлении заказа, пожалуйста, укажите требуемую модель и диаметр.

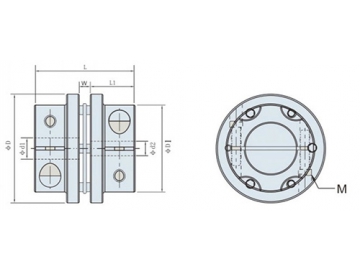

| Модель | φd1φd2 Макс.диаметр отверстия(мм) | φD | Φd1 | L | W | L1 | M | Момент затяжки ( Н.м) | |
| LK24-CC60 | ≤22 | 60 | 44 | 54 | 6 | 24 | 2-M6 | 8 | |
| 22-28 | 48 | ||||||||
| LK24-CC70 | ≤25 | 70 | 47 | 57.3 | 7.3 | 25 | 2-M6 | 8 | |
| 25-35 | 56 | ||||||||
| LK24-CC80 | ≤25 | 80 | 53 | 69 | 9 | 30 | 2-M8 | 20 | |
| 25-35 | 70 | ||||||||
| LK24-CC90 | ≤32 | 90 | 66 | 70 | 10 | 30 | 2-M8 | 20 | |
| 34-42 | 74 |
| Модель | Ном.вращ.момент ( Н.м ) | Макс.частота вращ. ( об/мин ) | Момент инерции ( кг.м2 ) | Жесткость при кручении ( Н.м/рад) | Эксцентриситет ( мм ) | Макс.угловое смещение ( °) | Макс.осевое смещение ( мм ) | Вес (кг) |
| LK24-CC60 | 60 | 18000 | 2.0×10-4 | 105000 | 0.02 | 1 | ±0.3 | 471 |
| LK24-CC70 | 100 | 18000 | 4.1×10-4 | 245000 | 0.02 | 1 | ±0.5 | 681 |
| LK24-CC80 | 200 | 17000 | 8.1×10-4 | 313000 | 0.02 | 1 | ±0.5 | 1405 |
| LK24-CC90 | 300 | 15000 | 1.6×10-4 | 522000 | 0.02 | 1 | ±0.6 | 1613 |
Для получения дополнительной информации, .
