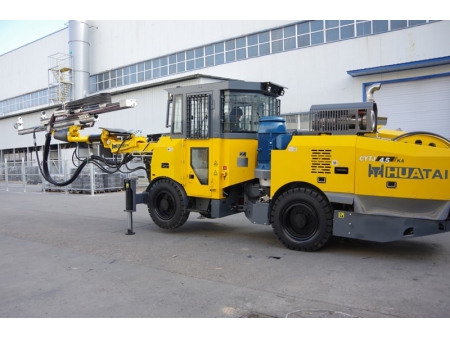

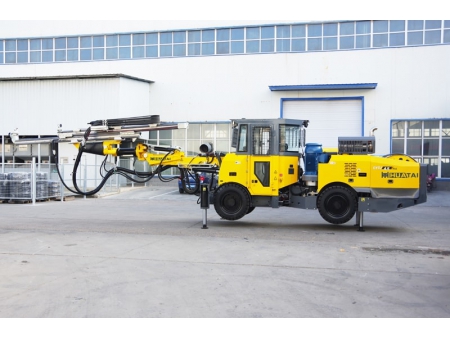

Гидравлическая буровая установка HT221 (для тоннелестроения)
Гидравлическая буровая установка HT221 разработана для эффективной работы в стеснённых подземных пространствах, включая металлические рудники и узкие шахтные выработки. Обеспечивая зону охвата до 33 м², установка сочетает компактность с высокой производительностью благодаря современной полностью гидравлической системе бурения и встроенной защите от заклинивания, что обеспечивает более стабильную и быструю работу.
Интуитивное управление и высокая степень автоматизации снижают требования к квалификации персонала и способствуют плавной и надёжной работе. Широкий выбор конфигураций позволяет адаптировать HT221 под конкретные задачи и условия эксплуатации.
Компактные размеры и превосходная манёвренность облегчают передвижение в ограниченных пространствах, повышая безопасность, качество бурения и общую эффективность. HT221 — надёжное решение для тоннелестроения и подземных проектов, сочетающее мощность, управляемость и гибкость.
- Компактность для тоннелей: идеально подходит для бурения в узких штреках и ограниченных подземных пространствах, с зоной охвата до 33 м²
- Эффективная буровая система: полностью гидравлическая система бурения с защитой от заклинивания для быстрой и продуктивной работы
- Интеллектуальное и удобное управление: усовершенствованный интерфейс человек-машина с интеллектуальными и автоматизированными функциями, снижающими зависимость от квалификации оператора
- Возможность настройки: множество вариантов конфигурации под индивидуальные производственные задачи
- Манёвренная и прочная конструкция: компактная и устойчивая конструкция с отличной проходимостью, улучшает условия труда и повышает качество и эффективность строительства
| Буровая установка | Зона покрытия бурения | 3000×3000—6600×6000 мм | |||
| Мин. радиус поворота | Внутри 2800 мм Снаружи 4900 мм | ||||
| Габариты | 11510×1750×2208(2918)мм | ||||
| Преодолеваемый уклон | 14° | ||||
| Дорожный просвет | 365 мм | ||||
| Масса | 13500 кг | ||||
| Буровой молот | Модель | RC2200 | YYG18U | YYG22U | HC95 ЛМА |
| Ударная мощность | 21 кВт | 18 кВт | 22 кВт | 21 кВт | |
| Частота удара | 55 Гц | 57 Гц | 53 Гц | 55 Гц | |
| Давление удара | 120-220 бар | 180-200бар | 180-200бар | 165-200бар | |
| Система вращения | Независимое вращение | ||||
| Длина бурового молота | 931мм | 1007 мм | 1007 мм | 987 мм | |
| Тип хвостовика | Т38 , Р38, Т45 | Т38 | Т38 | Т38, Р38 | |
| Подача | Общая длина | 5262/5972мм | 5450/6040 мм | 6040 мм | 5972мм |
| Длина буровой штанги | 3700/4305 мм | 3700/4305 мм | 4305 мм | 4305 мм | |
| Глубина бурения | 3370/3970 мм | 3370/3970 мм | 3970 мм | 3970 мм | |
| Усилие подачи | 13 кН | 13 кН | 13 кН | 13 кН | |
| Стрела | Компенсация подачи | 1250 мм | |||
| Горизонтальное бурение | Полное покрытие | ||||
| Угол поворота направляющей | ± 180° | ||||
| Угол наклона подачи | 90°/-5° | ||||
| Угол наклона стрелы | 60°/-30° | ||||
| Угол поворота стрелы | ±35° | ||||
| Масса стрелы | 2565 кг | ||||
| Телескопическое выдвижение стрелы | 1450 мм | ||||
| Система воздуха и воды | Макс. производительность насоса (12 бар) | 4 м³/ч | |||
| Емкость воздушного резервуара | 56л | ||||
| Вытеснение воздуха | 1м³/ч | ||||
| Мощность установки | 87,5 кВт | ||||
| Мощность главного двигателя | 75 кВт | ||||
| Напряжение | 380 В (настраивается) | ||||
| Гидравлическая система | Емкость масляного бака | 185 л | |||
| Фильтрация | 10 мкм | ||||
| Шасси | Марка/мощность двигателя | Двигатель Cummins (III), 74 кВт Двигатель Cummins (IV), 81 кВт Двигатель Cummins (V), 90 кВт | |||
| Емкость топливного бака | 60 л | ||||
- Выброс шлама с помощью воздуха с системой подавления пыли на водной основе
- Пакет адаптации для работы в условиях экстремального холода
- Полностью дизельное исполнение
- Операторская кабина с кондиционером
- Двухслойная система подачи
- Система помощи при бурении для повышения точности управления
