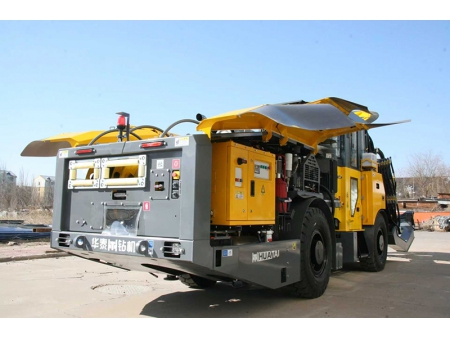

Гидравлическая буровая установка, HT71-A
Запрос цены
Гидравлическая буровая установка HT71-A - это машина для бурения малых и средних шахт, оснащённая каруселью для буровых штанг. Она предназначена для бурения горизонтальных и веерообразных скважин на вертикальных и наклонных плоскостях в подземных шахтах и туннелях.
Гидравлическая буровая установка также оснащена интерфейсом для удалённого доступа, что позволяет удобно передавать данные и повышать общую производительность подземных работ.
| Гидравлическая буровая установка | Размеры поперечного сечения | 3800×3800 - 6000×6000мм | |
| Габаритные размеры (Д×Ш×В) | 9950×1980×2868мм | ||
| Дорожный просвет | 330мм | ||
| HT71(CYTC76A) | Мин. радиус поворота | Внутри 3250 мм / Снаружи 6300 мм | |
| Преодолеваемый уклон | 14° | ||
| Общий вес | 20000кг | ||
| Гидравлический дрифтер | Модель | RC2200 | YYG22U |
| Ударная мощность | 21кВт | 22кВт | |
| Частота удара | 55Гц | 55Гц | |
| Ударное давление | 200бар | 220бар | |
| Система вращения | Независимое вращение | Независимое вращение | |
| Скорость вращения | 0-285 об/мин | 0-220 об/мин | |
| Макс. вращающий момент | 720 Н·м | 1050 Н·м | |
| Подача | Модель | 1220 буровых штанг | 1525 буровых штанг |
| Длина подачи | 3160мм | 3465мм | |
| Вес | 1300кг | 1400кг | |
| Усилие подачи | 14 кН | 14 кН | |
| Механизированная глубина бурения | 35м | 42.6м | |
| Подходящая высота туннеля | Длина подачи 240мм | Длина подачи 240мм | |
| Емкость хранения штанг | 27 1 | 27 1 | |
| Угол наклона подачи | 25° / -50° | ||
| Угол поворота | ±180° | ||
| Ход компенсации | 635мм | ||
| Вес стрелы | 2200кг | ||
| Электрическая система | Модель | RC2200 / YYG22U | |
| Двигаль | 91кВт | ||
| Мощность главного двигателя | 75кВт | ||
| Напряжение | 380 В (по индивидуальному заказу) | ||
| Частота | 50Гц | ||
| Компрессор | Ёмкость воздушного бака | 60л | |
| Объем воздуха ( 8 бар) | 1.5м³/мин | ||
| Гидравлическая система | Ёмкость масляного бака | 235л | |
| Точность фильтрации | 10мкм | ||
| Датчик | Датчик дифференциального давления для гидравлического фильтра | ||
| Насос | Ручной масляный насос / Электронный масляный насос | ||
| Шасси | Двигатель | Дизельный двигатель Cummins IV | |
| Номинальная мощность (2500 об/мин) | 81кВт | ||
| Крутящий момент (1650 об/мин) | 480Н·м | ||
| Ёмкость топливного бака | 65л | ||
| Очистка выхлопных газов | DOC DPF | ||
| Преодолеваемый подъем | 14° | ||
| Длина электрического кабеля | 70м | ||
| Диаметр катушки кабеля | 1130мм | ||
| Угол поворота руля | ±40° | ||
- Кабина с эргономичной защитой ROPS оснащена передовым рабочим местом оператора, системами обогрева и охлаждения воздуха, системой кондиционирования, большим дисплеем управления и радарными системами раннего предупреждения. Для обеспечения превосходной видимости и поддержания точности бурения гидравлическая буровая установка оснащена высокоточным индикатором угла бурения и предоставляет интерфейс для удалённого мониторинга данных, что повышает эффективность подземных операций.
- Установка поддерживает бурение параллельных скважин диаметром 1,5 метра и бурение в диапазоне ±180°. Карусель для бурильных штанг вмещает до 28 штанг, что обеспечивает механизированную глубину бурения до 42 метров. Она может бурить вертикально и эффективно работать под разными углами в соответствии с различными требованиями к бурению.
Внешние габариты буровой установки - вид сбоку
Радиус поворота
