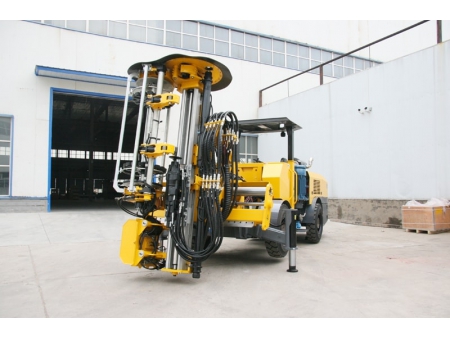

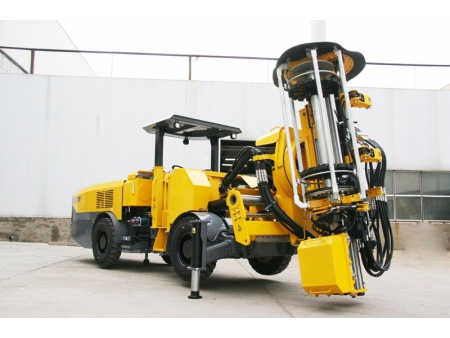

Гидравлическая буровая установка с автоматической сменой штанги, CYTC76 (для горнодобывающей промышленности)

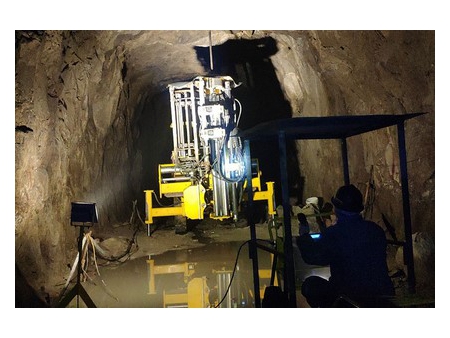

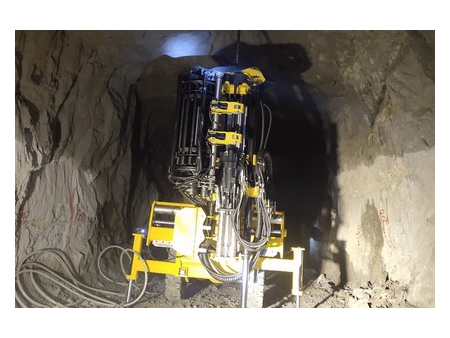

Гидравлическая буровая установка CYTC76 отличается компактной конструкцией и используется для эксплуатации на малых и средних шахтах. Благодаря гибкой конструкции данная установка может использоваться для бурения горизонтальных и веерообразных скважин на вертикальной и наклонной плоскости в подземных шахтах или туннелях.

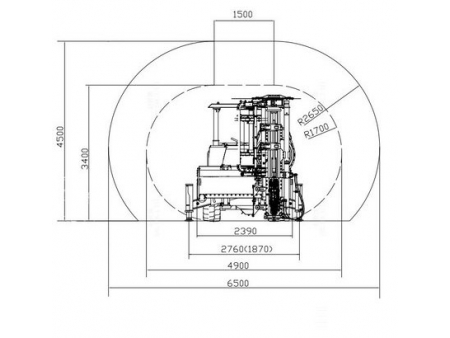

Эта подземная буровая установка с высокой степенью автоматизации оснащена автоматической заменой штанг. Установки с таким типом конструкции подходят для бурения штреков и туннелей с сечением более 3,8м×3,8м.
Подземная буровая машина оснащена рабочей платформой для легкого перемещения стрелы в горизонтальном направлении, высокоточной системой индикации угла бурения, дистанционно управляемой операционной платформой и высокопроизводительным проходным снарядом, что обеспечивает эффективное, безопасное и быстрое выполнение буровых работ. Кроме того, установка поставляется с установленной системой удаленного доступа, что позволяет выполнять операции удаленно. Это значительно повышает эффективность добычи полезных ископаемых.
- Дрифтер
- Система управления для защиты от заклинивания и электрогидравлическое пропорциональное управление
- Шасси с дизельным двигателем Cummins
- Стрела с большим углом наклона/подъема

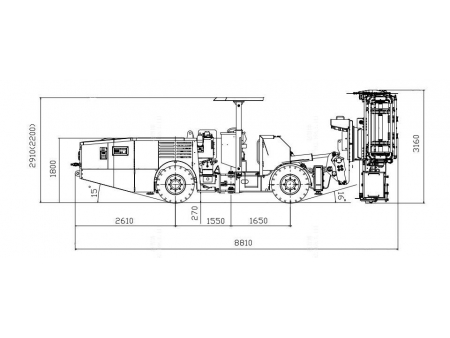

| Габаритные размеры (Д×Ш×В) | 8810×2390×2200 (2910) мм |
| Дрифтер | RC2200, 22U |
| Мощность (дрифтер) | 21 кВт / 22 кВт |
| Общая длина (подача) | 3160 / 3456 мм |
| Длина буровой штанги | 1220/1520 мм |
| Глубина отверстия | 33/41 м |
| Сила подачи | 14 кН |
| Ширина захвата | 900 мм |

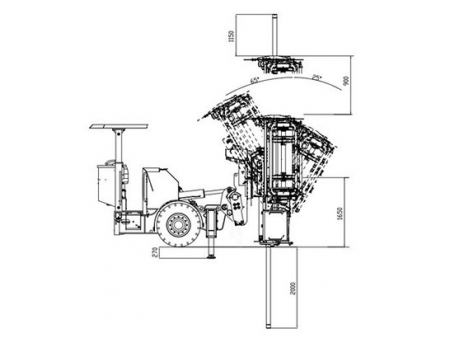

| Стрела (угол подъема/наклона) | 25° 65° |
| Горизонтальное отверстие | 1500 мм |
| Угол поворота направляющей оболочки | ±180° |
| Мощность главного двигателя | 75 кВт |
| Номинальное напряжение | 380 В (по индивидуальному заказу) |
| Преодолеваемый подъем | 14° |
| Общий вес | 16,5 т |
| Длинна кабеля | 70 м |
