Буровая установка для горной промышленности

  • Размеры (Д×Ш×В): 11300×1750×2000/3000 мм
  • Вес: около 12000 кг
  • Максимальный уклон: 25% (14°)
  • Площадь поперечного сечения: 12-35м²

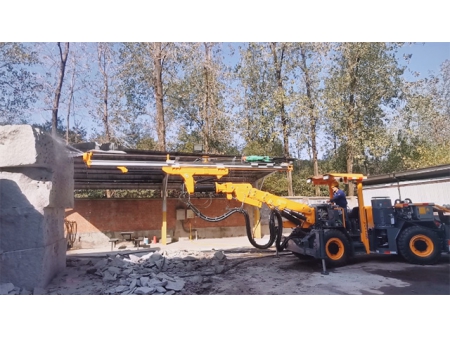

Гидравлическая буровая установка для проходки туннелей KJ311 предназначается для добычи твердых пород и проходки туннелей с поперечным сечением 12-35 м².

Видео
Структурная схема
Технические характеристики
Размеры и вес
Длина 11300мм
Ширина 1750мм
Высота 2000/3000мм
Масса Около 12000 кг
Скорость движения по ровной поверхности 10 км/ч
Максимальная высота подъема 25%(14°)
Безопасность
Уровень шума < 100 дБ(А)
Подъемная безопасная крыша Соответствие требованиям FOPS и ROPS
Система воздуха и воды
Воздушный компрессор 1×ДН4 Расход масла смазки 180-250г/ч
Мощность воздушного компрессора 0,5 м³/мин
Давление 6-8бар Помпа 1×CR3 1×CR5
Устройство смазки хвостовика Электронный импульсный смазочный насос Сила 1,5 кВт 5,5 кВт
Расход воздуха смазки 0,3 м³/мин Мощность водяного насоса 3м³/ч 6 м³/ч
Шасси
Дизельный двигатель Cummins QSB3.9-C80-31 60 кВт/2200 об/мин Шины 11.00-20
Очистка выхлопных газов Катализатор выхлопных газов Рулевой механизм Угол поворота шарнирно-сочлененной рамы: ±40°
Система привода Замкнутая гидравлическая система для полного привода Торможение при движении Двухконтурный гидравлический тормоз
Угол поворота Поворот задней оси: ±10° Стояночное торможение Мокрый многодисковый тормозной редуктор
Топливный бак 60л
Система бурения
Буровой станок (проходчик) 1×HC50/R38 1×HC109/R38 1×HC95LM/R38
Сила удара 13кВт 18,8 кВт 21кВт
Ударный поток 105 л/мин 135 л/мин 100-120л/мин
Ударное давление 130бар 135бар 180-200бар
Максимальное вращательное давление 150бар 150бар 210 бар
Частота ударов 62 Гц 47 Гц 62 Гц
Крутящий момент 325 Н=м 780 Н=м 764 Нм
Диаметр отверстия Ø32-76мм Ø42-102мм Ø42-102мм
Вращение луча 360°
Расширение фида 1600мм
Модель буровой стрелы К26Ф
Форма буровой стрелы Автоматический параллелизм
Удлинитель стрелы 1200мм
Электрогидравлический силовой агрегат
Мотор 45кВт 55кВт 75кВт
Воздействие/Подача/Позиционирование Аксиально-поршневой насос производительности
Вращение Шестеренчатый насос
Тонкость фильтра 10 мк
Бак гидравлического масла 240 л
Гидравлический охладитель Кулер
Рабочее напряжение 380В
Частота 50 Гц
Метод запуска Звезда/треугольник
Кабельная катушка 1×Ф440
Длина кабеля катушки 100м 80м
Технические характеристики кабеля 3×35 3G6 3×50 3G6
Особенности
  • Производные модели:
    Модель с увеличенной высотой: Предназначена для больших туннелей, с максимальной горизонтальной высотой 7,4 метра и шириной до 7,6 метра. Модель с двойными направляющими рельсами: Предназначена для крепления скальных болтов, способна бурить 2,2-метровые отверстия для скальных болтов в тоннелях высотой 4 метра. Высокогорная модель: Специально разработана для строительства в высокогорных районах.
  • Гидравлическая буровая установка для проходки тоннелей оснащена французским гидравлическим буром Montabert среднего и низкого давления. Это оборудование с ступенчатым поршнем увеличивает надежность и сокращает расходы на обслуживание.
  • В буре установлен специализированный блок клапанов управления мощностью от Montabert, который обеспечивает автоматическую регулировку давления удара и предотвращает заклинивание. Это гарантирует плавное и точное сверление.

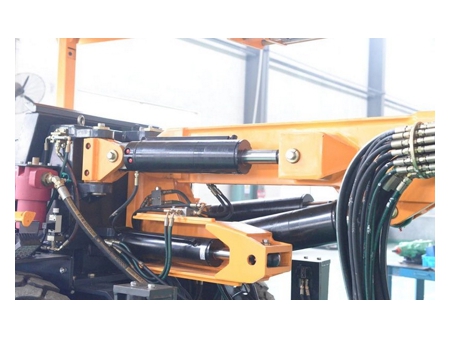

  • Буровая стрела новой конструкции с линейным перемещением обеспечивает автоматическое сохранение параллельности и исключает мертвые зоны, позволяя также бурить скальные болты и разрушать камень сбоку.
  • Установка включает автоматическую остановку и очистку забоя от мусора после завершения бурения. Ручка управления позволяет выдувать остатки и воду, уменьшая время на очистку и рабочий цикл.
  • Энергосберегающий винтовой воздушный компрессор Kaishan обеспечивает эффективную работу, удобство обслуживания, экономию энергии и снижение воздействия на окружающую среду.
  • Дизельный двигатель Cummins и четырехколесный гидравлический привод обеспечивают легкость в управлении скоростью и маневренность, а система очистки выхлопных газов улучшает условия работы под землей.
  • Шагающие тормоза с двухконтурной многопластинчатой системой и дополнительной стояночной тормозной системой увеличивают безопасность. Аварийные выключатели дополнительно повышают безопасность работы.
  • Компактное и гибкое управление буровой установки достигается за счет шарнирно-сочлененного шасси с углами поворота до ±40° и ±10°, что позволяет легко маневрировать в узких тоннелях.
  • Просторное рабочее пространство, обеспечивающее хорошую видимость, дополнено подъемной безопасной крышей и автоматическими функциями для удобства и безопасности оператора.
Производители основных частей
Номер Название Производитель Страна
1 Скальный бур Montabert Франция
2 Система управления скальным буром Montabert Франция
3 Винтовой масляный цилиндр HELAC США
4 Плунжерный насос Danfoss США
5 Двигатель Danfoss США
6 Шестеренчатый насос Danfoss США
7 Рулевой механизм Danfoss США
8 Гидравлический клапан MICO США
9 Двойной тормозной клапан MICO США
10 Группа клапанов hydro contro Италия
11 Дизельный двигатель DEUTZ Германия
12 Кабельная катушка Cavotec Италия
13 Кабель Nexans Франция
14 Водяной насос Grundfos Германия
15 Буровая штанга Kaishan Китай
16 Буровая коронка Kaishan Китай
17 Джойнер Eaton США
18 Шланг Eaton США
19 Электрические элементы Schneider Германия
20 Винтовой воздушный компрессор Kaitain Китай
21 Масляный цилиндр Waco Германия
22 Энергоаккумулятор Liming Китай
23 Охладитель Changzhou Китай
Охладитель гидравлической системы HYDAC Германия
24 Главный двигатель Wolong Китай
25 Шина Chaoyang Китай
