Молотовидный башенный кран, QTZ50 TC4810

Запрос цены

О нас: http://towercrane-hoist.ru/1-1-flat-top-tower-cranes.html

, QTZ50 TC4810-4

Обзор

Конструкция молотовидного башенного крана QTZ50 TC4810-4 включает в себя горизонтальную консоль, стрелу, подъемный механизм, грузовую тележку, опорно-поворотный механизм, гидравлическую систему подъема и кабину оператора. Этот башенный кран широко применяется для строительства высотных гражданских и промышленных объектов. Он является идеальным выбором для малых и средних строительных предприятий.

Данный башенный кран обладает большим количеством преимуществ. Во первых, стрела, удерживаемая двойными жесткими тянущими штангами, отличается высокой прочностью, легким весом, небольшой площадью сечения, устойчивостью к ветровым нагрузкам, равномерным распределением сил и привлекательным внешним видом.

Во-вторых, трехскоростной двигатель и одноступенчатый редуктор подъемного механизма обеспечивает низкую скорость подъема тяжелых объектов и высокую скорость подъема легких объектов. Максимальная скорость подъема составляет 62, 5 м/мин.

Опорно-поворотный механизм, оснащенный редуктором планетарного типа и гидравлической муфтой, характеризуется высокой грузоподъемностью, плавным запуском, надежной работой, устойчивостью к ветровым нагрузкам и точным позиционированием.

Максимальный радиус крюка составляет 48 метров, что является достаточным показателем для применения данного крана во многих инженерных проектах.

Кроме перечисленных характеристик, данный молотовидный башенный кран имеет несколько инновационных модификаций. Одним из них является шасси усовершенствованной конструкции, которая обеспечивает равномерное воздействие сил на соединительные узлы между плитой и мачтовыми секциями, что продлевает срок службы крана и повышает уровень безопасности.

Другой инновацией является конструкция стрелы, которая изготовлена из нескольких секций. Для упрощения демонтажа, демонтажный инструмент находится в средней секции башни. Добавлено устройство для предотвращения перекручивания канатов, которое может привести к разрыву.

Данный башенный кран может автоматически наращивать высоту за счет добавления мачтовых секций, посредством управления гидравлического цилиндра. Таким образом, кран будет расти вместе со строящимся зданием. Он может быть установлен отдельно, и закреплен на стене. Автономная высота крана составляет 30 метров. При 2-х кратном полиспасте высота наращенного крана составляет 140 метров, при 4-х кратной, 70 м. Благодаря этому, кран подходит для использования в различных инженерных проектах.

Мачтовые секции
Стрела
Подробное описание

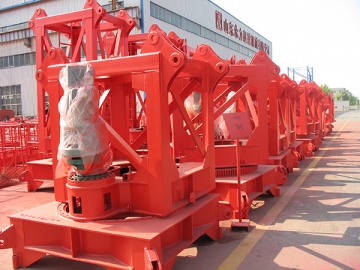

Поворотная платформа

Технические параметры

Спецификация
Общая мощность: 21.2кВт
Напряжение: 380В10
Частота: 50Гц/60Гц

Технические параметры

Кратность полиспаста			2	4
Номинальный грузовой момент		кНм	500
Максимальная грузоподъемность		тонн	2	4
Радиус при максимальной нагрузке		м	26	13.8
Грузоподъемность на конце стрелы		т	1	0.98
Рабочий диапазон		м	3- 48
Автономная высота			30
Скорость подъема		м/мин	62/31/9	31/15.5/4.5
Номинальная грузоподъемность		T	1/2/2	2/4/4
Скорость поворота		об/мин	0.6
Скорость перемещения грузовой тележки		м/мин	40/20
Минимальная скорость подачи вниз			9
Габариты	Основание	м	5 5 1.1
	Общая высота		37.27
	Расстояние между концом стрелы и центром поворота		48.87
	Расстояние между концомпротивовесной балки и поворотным центром		11.18
Другое	Мощность двигателя	кВт	21.2
	Максимально допустимая скорость ветра	м/с	20
	Максимально допустимая скорость ветра при развороте		12
	Рабочая температура		-20 ℃ - 40 ℃

Вспомогательные механизмы

Номинальная нагрузка	Подъемный механизм			JC 40%
	Поворотный механизм			JC 40%
	Грузовая тележка			JC 40%
Категория	Подъемный механизм			M
	Поворотный механизм			M
	Грузовая тележка			M
	Гидравлическая система крана			M
Грузовая тележка	Сила тяги	Н	4000
	Двигатель	Скорость	об/мин	1380		720
		Мощность	кВт	2.4		1.5
	Редуктор	Передаточное число	38
	Стальные канаты	Спецификация		6X19W-7.7-1550-FC-ZS
		Линейная скорость	м/мин	40/20
	Скорость перемещения тележки			40/20
	Двигатель	Модель		YZTD200L2-4/8/24
		Скорость	об/мин	1420	700		210
		Мощность	кВт	15	15		4
	Редуктор	Межцентровое расстояние	мм	500
		Коэффициент передачи	i	15.2
	Барабан лебедки	Диаметр	мм	405
		Количество слоев намотки		4
		Канатоемкость	м	280
		Скорость	Об/мин	95	47		14.5
	Тормоз	Модель		YWZ3-250/45
		Тормозное усилие	Н	450
	Стальные канаты	Сила тяги	Н	10000
		Спецификация		6X19W-11-1770-FC-ZS
	Скорость подъема		м/мин	62.5/31/9		31.3/15.5/4.6
	Номинальная грузоподъемность		т	1/2/2		2/4/4
	Минимальная скорость спуска		м/мин	9
Поворотный механизм	Двигатель	Модель		YZR132M2-6
		Скорость	Об/мин	910
		Мощность	кВт	3.7

Поворотный механизм	Редуктор	Модель		XX4-100
		Коэффициент передачи	i	157
		Крутящий момент на выходе	Н.м	10000
	Зубчатое колесо	Модуль	m	10
		Количество зубцов	z	13
		Коэффициент модификации	x	0.5
	Гидравлическая муфта	Модель	YOX280
	Подшипник	Модель	011.40.1120
	Скорость поворота		Об/мин	0.6
Гидравлическая система подъема	Гидравлический насос	Рабочее давление	MPa	22
	Гидравлический насос	Мощность	кВТ	4
	Гидравлический цилиндр	Номинальное давление	MPa	22
		Диаметр	Мм	125
		Диаметр поршня	Мм	90
		Ход поршня	мм	1320
		Установочное расстояние	мм	1700
		Скорость подъема	м/мин	0.4
		Подъемная способность	тонн	27

Подъемные характеристики

48м 2-х кратный полиспаст
Радиус (м)	3 26	27	28	29	30	31	32	33	34	35	36	37	38	39	40
Грузоподъемность (кг)	2000	1979	1888	1803	1724	1654	1591	1534	1483	1437	1396	1357	1319	1282	1248
Радиус (м)	41	42	43	44	45	46	47	48
Грузоподъемность (кг)	1215	1182	1150	1119	1089	1059	1029	1000
48м 4-х кратный полиспаст
Радиус (м)	3 13.8	14	15	16	17	18	19	20	21	22	23	24	25	26	27
Грузоподъемность (кг)	4000	3940	3888	3750	3487	3254	3046	2860	2693	2541	2403	2277	2162	2055	1957
Радиус (м)	28	29	30	31	32	33	34	35	36	37	38	39	40	41	42
Грузоподъемность (кг)	1866	1781	1702	1632	1569	1512	1461	1415	1374	1335	1297	1260	1226	1193	1160
Радиус (м)	43	44	45	46	47	48
Грузоподъемность (кг)	1128	1097	1067	1037	1007	978
42м 2-х кратный полиспаст
Радиус (м)	3 26.9	27	28	29	30	31	32	33	34	35	36	37	38	39	40
Грузоподъемность (кг)	2000	1997	1906	1821	1742	1672	1609	1552	1501	1455	1414	1375	1337	1300	1226
Радиус (м)	41	42
Грузоподъемность (кг)	1233	1200
42м 4-х кратный полиспаст
Радиус (м)	3 14.3	15	16	17	18	19	20	21	22	23	24	25	26	27	28
Грузоподъемность (кг)	4000	3894	3756	3493	3260	3046	2866	2699	2547	2409	2283	2168	2061	1963	1872
Радиус (м)	29	30	31	32	33	34	35	36	37	38	39	40	41	42
Грузоподъемность (кг)	1787	1708	1638	1575	1518	1467	1421	1380	1341	1303	1266	1232	1199	1166
36м 2-х кратный полиспаст
Радиус (м)	3 27.8	28	29	30	31	32	33	34	35	36
Грузоподъемность (кг)	2000	1992	1907	1828	1758	1695	1638	1587	1541	1500
36м 4-х кратный полиспаст
Радиус (м)	3 14.8	15	16	17	18	19	20	21	22	23	24	25	26	27	28
Грузоподъемность (кг)	4000	3980	3842	3579	3346	3132	2952	2785	2633	2495	2369	2254	2147	2049	1958
Радиус (м)	29	30	31	32	33	34	35	36
Грузоподъемность (кг)	1873	1794	1724	1661	1604	1553	1507	1466
