Заливочная машина высокого давления для производства мягкого ППУ
Заливочная машина высокого давления для производства жесткого ППУ разработана для производства полиуретановых изделий путем автоматического смешивания и заливки полиуретана. Данное устройство подходит для 141B и водных систем.
Многоатомный спирт и полиизоцианаты смешиваются под высоким давлением основного насоса заливочной машины. В связи с этим, смесительная головка проста в использовании и не требует регулярной очистки. Кроме того, качество вспенивания выше чем при других методах смешивания.
Данная серия машин высокого давления для вспенивания, как правило, используется для производства мягких пенополиуретанов, которые имеют пористую структуру и отличаются низкой плотностью и хорошей эластичностью. Они широко используются при производстве таких изделий, как подушки для мебели, матрацы, чехлы для автомобильных сидений, диваны, подушки и так далее.
Вязкость сырья(22℃) | Многоатомный спирт: 2000мПа·с |
Полиизоцианат: 1000мПа·с | |
Давление впрыска | 10~20МПа (регулируется) |
Соотношение компонентов | 1:5~5:1 (регулируется) |
Время впрыска | 0.5~99.99сек. (с точностью до 0,01сек.) |
Ошибка в контроле температуры материала | ±2℃ |
Точность повторимого впрыска | ±1% |
Поток гидравлической системы | 10Л/мин |
Давление гидравлической системы | 10~20МПа |
Объем цистерны | 280Л |
Расход сжатого воздуха (сухой, без масла) | P: 0.7МПа |
Q: 600н.л/мин | |
Мощность нагрева | 2×6КВт |
Входное электропитание | трёхфазная пятипроводная система, 380В |
- Заливочная машина высокого давления для производства мягкого ППУ
- Высокоэффективная смесительная головка SPU
- Труба тефлоновая коррозионностойкая
- Система гидравлической станции
- Насос подачи
- Дозирующий насос Gelanrex
- Мотор дозирующего насоса
- Емкости для сырья
- Фильтр сырья
- Магнитная соединительная муфта
- Контактор переменного тока Schneider
- Контроллер серводвигателя
- Система управления ПЛК

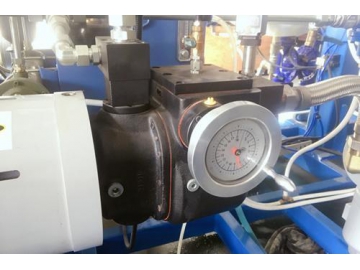

1.Высокоточный плунжерный регулируемый насос Gelanrex обеспечивает точную и стабильную работу.
2. Программа подачи предоставляет 100 рабочих режимов. Каждый режим устанавливает подходящий вес в зависимости от типа изделия.
3. Смесительная головка для впрыска может свободно перемещаться вперед и назад, налево и направо, вверх и вниз. Кроме того, выключатель обеспечивает точное впрыскивание.
4. Высокоточная смесительная головка SPU изготовлена из высокопрочных материалов. Длительность службы составляет использование более 500 000 раз. Впрыскивание под высоким давлением и смешивание обеспечивают высокую степень однородности смеси. После использования не остается остатков сырья, что значит, не требуется регулярная очистка и техническое обслуживание
5. Напорный игольчатый клапан обрабатывает два вида сырья (полиизоцианат и многоатомный спирт). Напорный клапан автоматически блокируется по достижению баланса давления, что обеспечивает одинаковое давление.
6. Магнитная соединительная муфта валов работает под постоянным магнитным управлением, что предотвращает повышение температуры и утечку.
7. Заливочная машина высокого давления для вспенивания жесткой полиуретановой пены имеет функцию таймера циркуляции сырья в целях предотвращения кристаллизации во время приостановки работы.
8. Полностью модульно-цифровая интегрированная система контролирует весь технический процесс, который отличаются высокой точностью и безопасностью.
В таблице приведены стандартные модели оборудования, вы можете выбрать подходящую модель в зависимости от вашего производства. Если вы не нашли подходящее оборудование свяжитесь с компанией Lingxin. Мы можем разработать и изготовить подходящее оборудование для ПУ согласно вашим потребностям.
LXPU-H2-L25 Заливочная машина высокого давления для производства мягкого ППУТип пены | Поток впрыска (соотношение компонентов = 2: 1) | Смесительнаяголовка | Дозирующий насос полиэфирполиола | Дозирующий насос изоцианата | Полная мощность | Габариты |
Мягкая пена | 70-350г/сек. | 1014L-2K,Четыре маслопровода и два масляных цилиндра | A2VK-12 | A2FK-5 | 29КВт | 4200x2000x2900мм |
LXPU-H2-L50 Заливочная машина высокого давления для производства мягкого ППУ
Тип пены | Поток впрыска (соотношение компонентов = 2: 1) | Смесительнаяголовка | Дозирующий насос полиэфирполиола | Дозирующий насос изоцианата | Полная мощность | Габариты |
Мягкая пена | 160-800г/сек. | 1218L-2K,Четыре маслопровода и два масляных цилиндра | A2VK-28 | A2VK-12 | 36КВт | 4200x2000x2900мм |
LXPU-H2-L110 Заливочная машина высокого давления для производства мягкого ППУ
Тип пены | Поток впрыска (соотношение компонентов = 2: 1) | Смесительнаяголовка | Дозирующий насос полиэфирполиола | Дозирующий насос изоцианата | Полная мощность | Габариты |
Мягкая пена | 380-1850г/сек. | 1422L-2K,Четыре маслопровода и два масляных цилиндра | A2VK-55 | A2VK-28 | 52КВт | 4500x2200x2900мм |
LXPU-H2-L220 Заливочная машина высокого давления для производства мягкого ППУ
Тип пены | Поток впрыска (соотношение компонентов = 2: 1) | Смесительнаяголовка | Дозирующий насос полиэфирполиола | Дозирующий насос изоцианата | Полная мощность | Габариты |
Мягкая пена | 750-3750г/сек. | 1625-2K,Четыре маслопровода и два масляных цилиндра | A2VK-107 | A2VK-55 | 86КВт | 4700x2300x2900мм |
