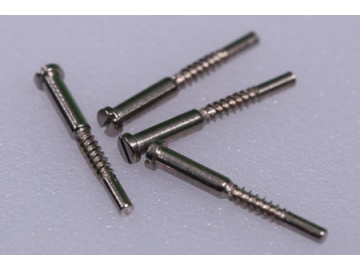

Самонарезающий винт
Самонарезающий винт применяется для крепления металлических и неметаллических деталей, например пластика, дерева, пробки, меди, алюминия и пр., подобные винты отличаются высокой скоростью монтирования и высокой надёжностью крепления. Мы предлагаем вам самостоятельно выбрать металл для производства необходимых винтов: нержавеющая сталь, медь, алюминий или углеродистая сталь, для последней наиболее часто используемыми марками являются 1018, 1022 10B21, класс прочности достигает 8.8.
Метрическая резьба по стандарту ISO | Шаг резьбы | Наружный диаметр | Радиус окружности впадин | Диаметр начальной окружности | Внутренний диаметр наружной резьбы | Внутренний диаметр внутренней резьбы | Высота профиля наружной резьбы | Высота профиля внутренней резьбы | Сверло под резьбу |
P | d=D | r | d2=D2 | d3 | D1 | h3 | H1 | ||
M1 | 0.25 | 1.00 | 0.036 | 0.838 | 0.693 | 0.729 | 0.153 | 0.135 | 0.75 |
M1.1 | 0.25 | 1.10 | 0.036 | 0.938 | 0.793 | 0.829 | 0.153 | 0.135 | 0.85 |
M1.2 | 0.25 | 1.20 | 0.036 | 1.038 | 0.893 | 0.929 | 0.153 | 0.135 | 0.95 |
M1.4 | 0.30 | 1.40 | 0.043 | 1.205 | 1.032 | 1.075 | 0.184 | 0.162 | 1.10 |
M1.6 | 0.35 | 1.60 | 0.051 | 1.373 | 1.171 | 1.221 | 0.215 | 0.189 | 1.25 |
M1.8 | 0.35 | 1.80 | 0.051 | 1.573 | 1.371 | 1.421 | 0.215 | 0.189 | 1.45 |
M2 | 0.40 | 2.00 | 0.058 | 1.740 | 1.509 | 1.567 | 0.245 | 0.217 | 1.60 |
M2.2 | 0.45 | 2.20 | 0.065 | 1.908 | 1.648 | 1.713 | 0.276 | 0.244 | 1.75 |
M2.5 | 0.45 | 2.50 | 0.065 | 2.208 | 1.948 | 2.013 | 0.276 | 0.244 | 2.05 |
M3 | 0.50 | 3.00 | 0.072 | 2.675 | 2.387 | 2.459 | 0.307 | 0.271 | 2.50 |
M3.5 | 0.60 | 3.50 | 0.087 | 3.110 | 2.764 | 2.850 | 0.368 | 0.325 | 2.90 |
M4 | 0.70 | 4.00 | 0.101 | 3.545 | 3.141 | 3.242 | 0.429 | 0.379 | 3.30 |
M4.5 | 0.75 | 4.50 | 0.108 | 4.013 | 3.580 | 3.688 | 0.460 | 0.406 | 3.80 |
M5 | 0.80 | 5.00 | 0.115 | 4.480 | 4.019 | 4.134 | 0.491 | 0.433 | 4.20 |
M6 | 1.00 | 6.00 | 0.144 | 5.350 | 4.773 | 4.917 | 0.613 | 0.541 | 5.00 |
M7 | 1.00 | 7.00 | 0.144 | 6.350 | 5.773 | 5.917 | 0.613 | 0.541 | 6.00 |
M8 | 1.25 | 8.00 | 0.180 | 7.188 | 6.466 | 6.647 | 0.767 | 0.677 | 6.80 |
M9 | 1.25 | 9.00 | 0.180 | 8.188 | 7.466 | 7.647 | 0.767 | 0.677 | 7.80 |
M10 | 1.50 | 10.00 | 0.217 | 9.026 | 8.160 | 8.376 | 0.920 | 0.812 | 8.50 |
M11 | 1.50 | 11.00 | 0.217 | 10.026 | 9.160 | 9.376 | 0.920 | 0.812 | 9.50 |
M12 | 1.75 | 12.00 | 0.253 | 10.863 | 9.853 | 10.106 | 1.074 | 0.947 | 10.20 |
Винт самонарезной из термопластичного композиционного материала с конусной головкой
Винт с плоской головкой
Винт самонарезной из нержавеющей стали
Винт резьбонакатывающий с плоской головкой
Винт с полукруглой головкой
Винт с буртиком
Винт самонарезающий с неполной резьбой
Винт самонарезающий с резьбой посередине
Мини винт
Нестандартный винт по чертежам клиента
