Мощное электромагнитное реле небольшого размера NNC71B (JQX-38F)

Мощное электромагнитное реле небольшого размера NNC71B (JQX-38F)
Мощное электромагнитное реле небольшого размера NNC71B (JQX-38F)
Мощное электромагнитное реле небольшого размера NNC71B (JQX-38F)
Запрос цены

Мощное электромагнитное реле небольшого размера NNC71B (JQX-38F) используется в бытовых электроприборах, механическом управлении, промышленном оборудовании, промышленной и автоматической системе управления, сельскохозяйственном оборудовании и передачи и распределения мощности, и так далее.

Особенности
  • Большая мощность: 40A 50A
  • Мощное электромагнитное реле небольшого размера NNC71B (JQX-38F) имеет две и три группы контактов для установки.
  • Устройство имеет вилочный/прикручиваемый установочный тип, а так же герметичный для выбора.
Маркировка

CCC:2011010303471251
CE:5401090516
UL:E235027

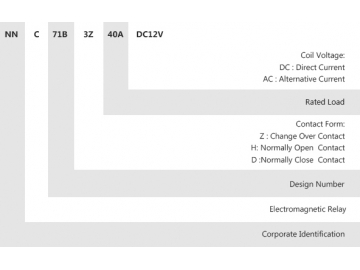

Модель и описание
Параметры контакта реле
Конфигурации контактов 2Z,2H,2D 3Z,3H,3D
Контактная нагрузка 40A/50A
Макс.напряжение переключения 240VAC 40A/240VAC 50A
28VDC 40A/28VDC 50A
Материал контактов реле Сплав серебра
Электромагнитная катушка реле
Номинальное напряжение в DC12V DC24V DC110V DC220V
Номинальный ток (±10%) мA 167 83.3 18.2 9
Сопротивление обмотки(±10%) Ом 71.8 288 6044 24444
Номинальная мощность Вт 2.0
Напряжение втягивания(Макс.)в Ниже 75%
Напряжение отпадания(Мин.)в Выше 10%
Допустимое напряжение(Макс.)в Номинальное напряжение ×110%
Номинальное напряжение в AC12V AC24V AC110V AC220V
Номинальный ток (±10%) мA 333 167 36 18.1
Сопротивление обмотки(±10%) Ом 12.6 50.3 1069 4254
Номинальная мощность Вт 4.0VA
Напряжение втягивания(Макс.)в Ниже 80%
Напряжение отпадания(Мин.)в Выше 30%
Допустимое напряжение(Макс.)в Номинальное напряжение ×110%
Характеристики малого электромагнитного реле NNC71B (JQX-38F)
Напряжение обмотки DC:6 - 220V AC:6-380V
Время срабатывания ≤25мс
Время отпускания ≤15мс
Выдерживаемое напряжение Между контактами одной полярности 1500V AC/мин(ток утечки 1мA)
между контактами разной полярности 1500V AC/мин(ток утечки 1мA)
между контактом и катушкой 2500V AC/мин(ток утечки 1мA)
Сопротивление изоляции 200 Ом(500VDC)
Размер 55.5*38.2 *42мм
Вес Около 130г

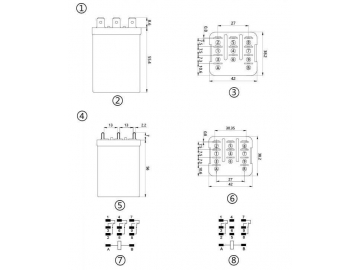

Размер и установка

① Розеточный тип; ② Вид спереди; ③ Установочный размер; ④ Тип под приварку; ⑤ Вид спереди; ⑥ Установочный размер; ⑦ Схема соединения 3Z; ⑧ Схема соединения 2Z
