Мощное герметичное электромагнитное реле NNC71B (JQX-38F)

Мощное герметичное электромагнитное реле NNC71B (JQX-38F)
Мощное герметичное электромагнитное реле NNC71B (JQX-38F)
Мощное герметичное электромагнитное реле NNC71B (JQX-38F)
Запрос цены

Мощное герметичное электромагнитное реле NNC71B (JQX-38F) используется в бытовых электроприборах, механическом управлении, промышленном оборудовании, промышленной и автоматической системе управления, сельскохозяйственном оборудовании и передачи и распределения мощности, и так далее.

Особенности
  • Большая мощность: 40A 50A
  • Мощное герметичное электромагнитное реле NNC71B (JQX-38F) имеет две и три группы контактов для установки.
  • Устройство имеет вилочный/прикручиваемый установочный тип, а так же герметичный для выбора.
Маркировка

CCC:2011010303471251
CE:5401090516
UL:E235027

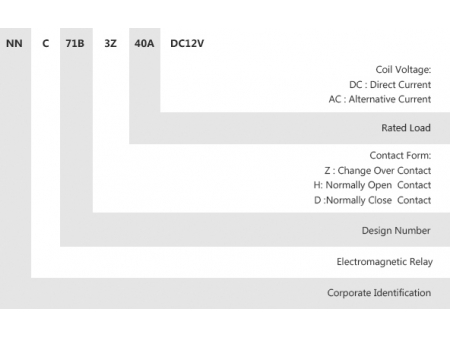

Объяснение обозначений модели
Параметры контакта реле
Конфигурации контактов 2Z,2H,2D 3Z,3H,3D
Контактная нагрузка 40A/50A
Макс.напряжение переключения 240VAC 40A/240VAC 50A 28VDC 40A/28VDC 50A
Материал контактов реле Сплав серебра
Электромагнитная катушка реле
Номинальное напряжение в DC12V DC24V DC110V DC220V
Номинальный ток (±10%) мA 208 83.3 22.7 11.3
Сопротивление обмотки(±10%) Ом 57.6 104 4846 19469
Номинальная мощность Вт 2.5
Напряжение втягивания(Макс.)в Ниже 75%
Напряжение отпадания(Мин.)в Выше 10%
Допустимое напряжение(Макс.)в Номинальное напряжение ×110%
Номинальное напряжение в AC12V AC24V AC110V AC220V
Номинальный ток (±10%) мA 500 250 54.5 27.2
Сопротивление обмотки(±10%) Ом 8.4 33.6 706 2830
Номинальная мощность Вт 6.0VA
Напряжение втягивания(Макс.)в Ниже 80%
Напряжение отпадания(Мин.)в Выше 30%
Допустимое напряжение(Макс.)в Номинальное напряжение ×110%
Характеристики герметичного электромагнитного реле NNC71B (JQX-38F)
Напряжение обмотки DC:6 - 220V AC:6-380V
Время срабатывания ≤25мс
Время отпускания ≤15мс
Выдерживаемое напряжение Между контактами одной полярности 1500V AC/мин(ток утечки 1мA)
между контактами разной полярности 1500V AC/мин(ток утечки 1мA)
между контактом и катушкой 2500V AC/мин(ток утечки 1мA)
Сопротивление изоляции 200 Ом(500VDC)
Размер 55.5× 38.2 ×42мм
Вес Около 130г
Размер и установка

① Вид спереди; ② Установочный размер; ③ Схема соединения 3Z; ④ Кинематическая схема 2Z
